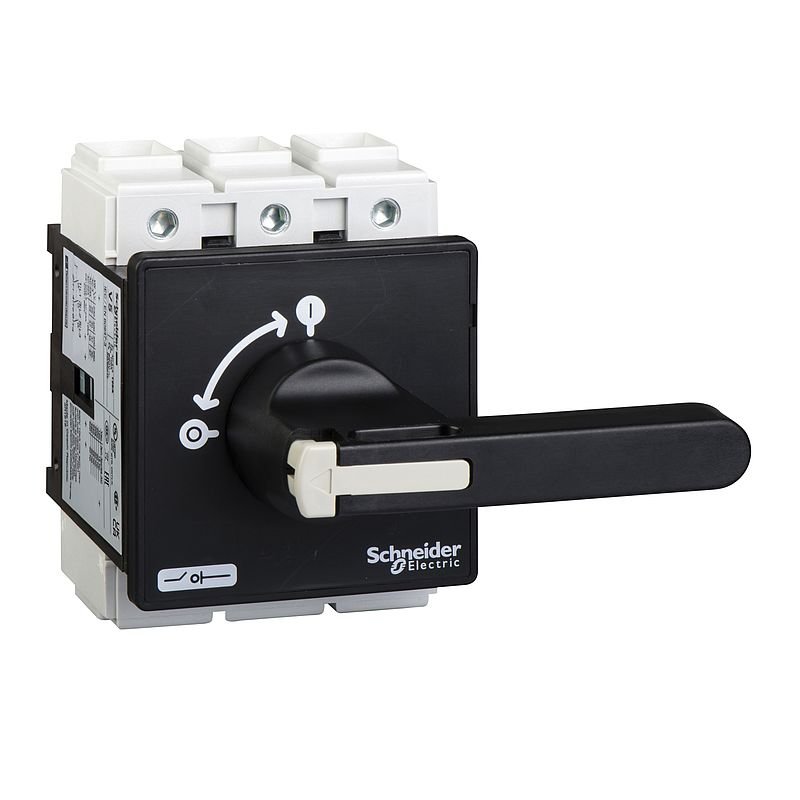

Lasttrennschalter VBF, 3, 690 V 175A, abschließbarer langer schwarzer Griff
VBF6
Materialpreisgruppe
: A4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen: Kompatible Produkte
Erweiterungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Range | TeSys |
| Product Name | TeSys VARIO |
| Device Short Name | VBF |
| Device Application | Präventive Wartung |
| Product Type | Lasttrennschalter Not-Halt | Zusatzmerkmale |
| Device Composition | Griff Schalter |
| Mounting Support | Griff: Tür Schalter: Tür |
| Mounting Method | Durch 4 Schrauben für Griff |
| Performance Level | Hohe Leistung |
| Number of Poles | 3P |
| Contact Type and Composition | 3 S |
| [Ue] IEC Rated Operational Voltage | 690 V AC 50/60 Hz |
| IEC Rated Operational Power in W | 30 kW bei 230 - 240 V (AC-3) 37 kW bei 400 - 415 V (AC-3) 37 kW bei 690 V (AC-3) 45 kW bei 500 V (AC-3) 45 kW bei 690 V (AC-23A) 55 kW bei 500 V (AC-23A) 30 kW bei 230 - 240 V (AC-23A) 45 kW bei 400 - 415 V (AC-23A) |
| [Ie] Rated Operational Current | 83 A AC-23 Ue: 400 V |
| [Ith] Conventional Free Air Thermal Current | 175 A |
| [Ithe] Conventional Enclosed Thermal Current | 140 A |
| Einschaltvermögen (I Rms) | 1750 A bei 400 V AC-21A 1750 A bei 400 V AC-22A 1750 A bei 400 V AC-23A |
| Breaking Capacity | 1400 A bei 400 V (AC-21A) 1400 A bei 400 V (AC-22A) 1400 A bei 400 V (AC-23A) |
| Rated Conditional Short Circuit Current | 10 kA bei 400 V - zugehörige Sicherung 200 A aM 10 kA bei 400 V - zugehörige Sicherung 200 A gG |
| [Icm] Rated Short Circuit Making Capacity | 2,8 kA bei 400 V bei Iamp |
| Bemessungskurzzeitstrom [Icw] | 2100 A bei 400 V Dauer: 1 s |
| [Uimp] Rated Impulse Withstand Voltage | 8 kV |
| Suitability for Isolation | Ja |
| Network Type | AC DC |
| Intermittent Duty Class | 30 |
| Control Type | Drehgriff |
| Rotary Handle Mounting Style | Direkt |
| Handle Color | Schwarz |
| Handle Front Plate Color | Gelb |
| Rotary Handle Padlocking | 1 bis 3 Vorhängeschlösser 4…8 mm |
| Marking | 0 - 1 |
| Mechanical Durability | 30000 Zyklen |
| Electrical Durability | 30000 Zyklen AC-21 30000 Zyklen DC-1 - 5 |
| IEC Terminal Connection | Stromkreis: Schraubklemmen Kabel 95 mm² - Kabelfestigkeit: starr Stromkreis: Schraubklemmen Kabel 70 mm² - Kabelfestigkeit: flexibel - mit Kabelende |
| Tightening Torque | Stromkreis: 22,6 Nm - auf Schraubklemmen |
| Abmessung der Frontplatte des Griffs | 90 x 90 mm |
| Height | 125 mm |
| Width | 90 mm |
| Product Weight | 1,2 kg | Montage |
| Standards | IEC 60947-3 |
| Product Certifications | GL CSA CCC UL UKCA |
| Degree of Protection | IP20 entspricht IEC 60529 IP65 |
| Protective Treatment | TC |
| Mechanical Robustness | Schwingungen 10 - 150 Hz (1 Gn) entspricht IEC 60068-2-6 Schocks 11 ms (30 g) entspricht IEC 60068-2-27 |
| Ambient Air Temperature for Operation | -20…50 °C |
| Fire Resistance | 960 °C entspricht IEC 60695-2-1 |
| Compatibility Code | Hauptlasttrennschalter | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 10,000 cm |
| VPE 1 Breite | 17,000 cm |
| VPE 1 Länge | 17,500 cm |
| VPE 1 Gewicht | 1,062 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 6,760 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 60,000 cm |
| VPE 3 Gewicht | 62,080 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | 08e3f4ae-a23f-4b62-852e-546014a86c40 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 256 |
| Global warming ; Total life cycle | 256 kg CO2 eq. |
