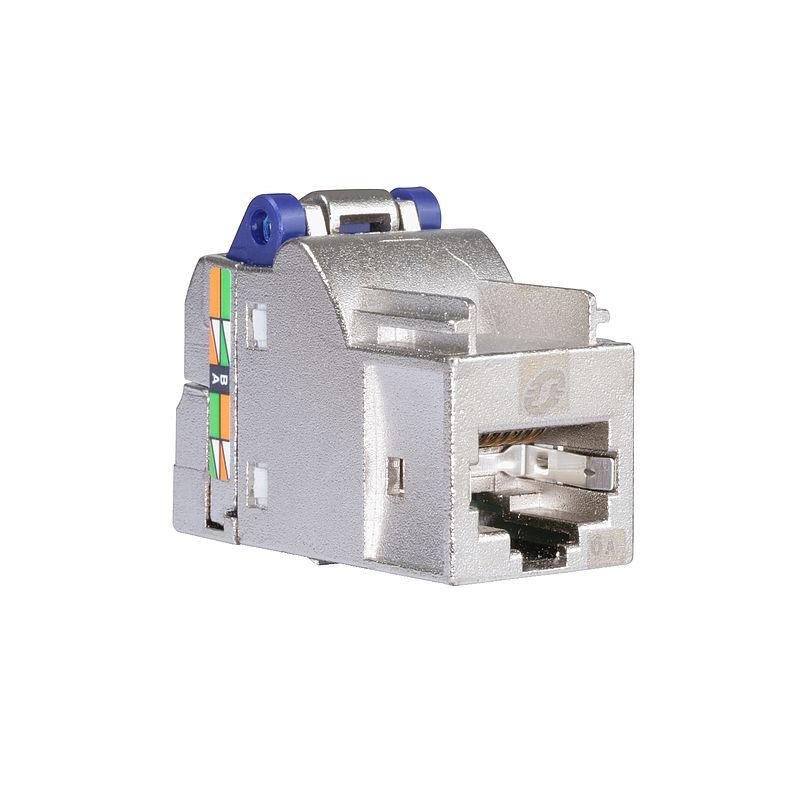

Actassi S-One Steckverbinder RJ45 geschirmte Kat. 6<sub>A</sub> Beutel mit 1
VDIB1772XB01
Materialpreisgruppe
: D4
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Actassi |
| Produkttyp | Netzwerksteckdose RJ45 |
| Gerätedarstellung | Integrated one piece design |
| Farbton | Connector: silber (Zamak) Drahtausrichter: dark blue (ABS + PC) |
| Farbkonfiguration der Verdrahtung | 568 A/B |
| Verpackungstyp | Einzeltasche |
| Menge pro Satz | Satz à 1 Stück | Zusatzmerkmale |
| [In] Bemessungsstrom | 1,5 A bei 25 °C |
| Spannungsfest | 1000 V AC/DC Spitze, zwischen Kontakten 1500 V AC/DC Spitze, zwischen Kontakten und Abschirmung |
| Kontaktwiderstand | 20 MOhm |
| Isolationswiderstand | Anfänglicher Isolationswiderstand: >= 500 MOhm bei 100 V DC |
| AWG-Messgerät | AWG 24...AWG 23 |
| Beständigkeit | 750 Zyklen |
| Kupplungsdämfpung | >= 45 dB bei 30…100 MHz >= 85 - 20 x log(f) dB bei 100…1000 MHz |
| Kontaktstift | 8 Pins von Kupferlegierung und vergoldet entspricht IEC 60603-7 |
| Typ der Abschirmung | Metallisch: Verdrahtungskontakt, um 360° selbst anpassend + ablassend Integrierte Kurschlussbarriere |
| Zugkraft | 50 N während 60 s |
| Übertragungsimpedanz | <= 0,1 Ohm bei 1 MHz <= 0,2 Ohm bei 10 MHz <= 1,6 Ohm bei 80 MHz |
| Transverser Konvertierungsverlust | >= 50 dB >= 68 - 20 x log(f) dB bei 1…500000 kHz |
| Werkzeugtyp | Ohne Werkzeug |
| äußerer Kabeldurchmesser | 0,9…1,4 mm |
| kompatible LAN-Kabeltypen | STP |
| Kategorie des Kommunikationsnetzwerkes | 6 A |
| Unterstützte Anwendungen | 10GBASE-T |
| Unterstützte Anwendungen | VoIP (Voice IP) PoE+ (Power over Ethernet) 4PPoE 100W (Power over Ethernet) |
| Übertragungsfrequenz | 0…500 MHz |
| Art der Aufstandsfläche | S-One |
| Höhe | 28 mm |
| Länge | 35 mm |
| Breite | 18 mm |
| Zielregion | Europa | Montage |
| Bereich der Betriebstemperatur | -40…70 °C |
| Klimakategorie | 40/070/21 (21 Tage) |
| Flammenfestigkeit | UL94-V0 |
| Normen | ANSI/TIA-568-C.2 IEC 60603-7-5 ISO/IEC 11801:2011 Ed.2.2 UL 1863 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 32,0 g |
| VPE 1 Höhe | 2,0 cm |
| VPE 1 Breite | 7,0 cm |
| VPE 1 Länge | 6,0 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 385,0 g |
| VPE 2 Höhe | 7,0 cm |
| VPE 2 Breite | 13,0 cm |
| VPE 2 Länge | 19,0 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 160 |
| VPE 3 Gewicht | 7,0 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Total lifecycle Carbon footprint | 1 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.9918845997963087 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.06341803304405101 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.004539383327391251 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.1744540311922738 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0.2 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.080451458289317 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 88 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=VDIB1772XB01_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| PVC-frei | Ja |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=VDIB1772XB01_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
