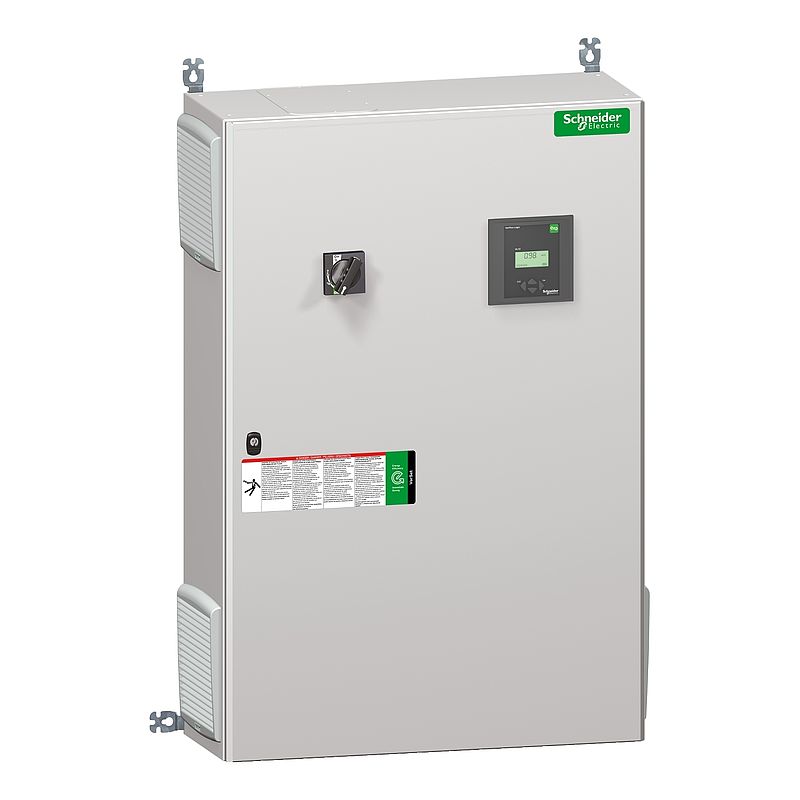

Kompensationsanlage Auto, PowerLogic PFC, 150kvar, LS, 400V, 50Hz
VLVAW2N03510AA
Materialpreisgruppe
: DU
8.500,00 €
EAN Code: 3606480594311
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
User guide
|
Download |
|
Declaration of conformity
|
Download |
|
Certificate
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Netzspannung | 400 V AC 50 Hz 415 V AC 50 Hz |
| Blindleistungsangabe | 150 kvar |
| Betriebsmodus | Automatisch |
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | automatischer Kondensatorblock |
| Produkt- oder Komponententyp | Kondensatorbank | Zusatzmerkmale |
| Verschmutzungsgrad des Netzes | Gering verschmutzt |
| [Gh/Sn] Oberschwingungsbelastung | 15…25 % |
| [THDU] Gesamte Oberschwingungsverzerrung der Spannung | 3…4 % |
| Leistung pro Stufe | 50 kvar |
| Schrittweiser Aufbau | 3 x 50 |
| Position des Anschlusses | Unten |
| Regler Typ | PowerLogic PFC-Controller VPL6 |
| Kondensatortechnologie | PowerLogic PFC-Kondensator |
| Beschreibung der Pole | 3P |
| Kondensator-Toleranz | -5 % bis 10 % |
| Nennisolationsspannung Ui | 690 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) entspricht IEC 60831 |
| [Imp] Max. Dauerstrom | Kondensator: 1,8 x Zoll bei 480 V entspricht IEC 60831 Batterie: 1,43 x Zoll bei 400 V entspricht IEC 61439-2 Batterie: 1,19 x Zoll bei 415 V entspricht IEC 61439-2 |
| Schutz des Haupteingangsschalters | Leistungsschalterschutz |
| Ausschaltvermögen | Icu 50 kA |
| Steuerungstyp | Drehgriff |
| Stufenschutztyp | Überlast: Oberschwingungssteuerung vom PowerLogic PFC-Controller Kurzschluss: MAIN Leistungsschalter |
| Zugänglichkeit für den Betrieb | Frontseite |
| Farbe | Grau (RAL 7035) |
| Maximalgewicht | 131 kg |
| Höhe | 1200 mm |
| Breite | 800 mm |
| Tiefe | 300 mm |
| Geliefertes Zubehör | Hilfstransformator |
| Interner Spannungswandler | 400/230 V - 250 VA |
| Funktion verfügbar | Abwurfkontakt GenSet Alarmkontakt |
Montage |
| Normen | IEC 61439-2 IEC 61921 IEC 61439-1 |
| Produktzertifizierungen | ASEFA EAC CE |
| Montageort | Innenraum |
| Schutzart (IP) | Umwelt: IP31 Sicherheit: IPxx B |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 35°C (jährlich) 45°C (über 24 Stunden) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 114,000 kg |
| VPE 1 Höhe | 134,000 cm |
| VPE 1 Breite | 80,000 cm |
| VPE 1 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 12211 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 12 211 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 810.4929319408682 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 810 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 176.8705491651567 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 177 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 67.52897535580426 |
| CO2 Fußabdruck während der Einrichtung | 68 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 10923.201873781869 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 10 923 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 232.97292543084896 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 233 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
