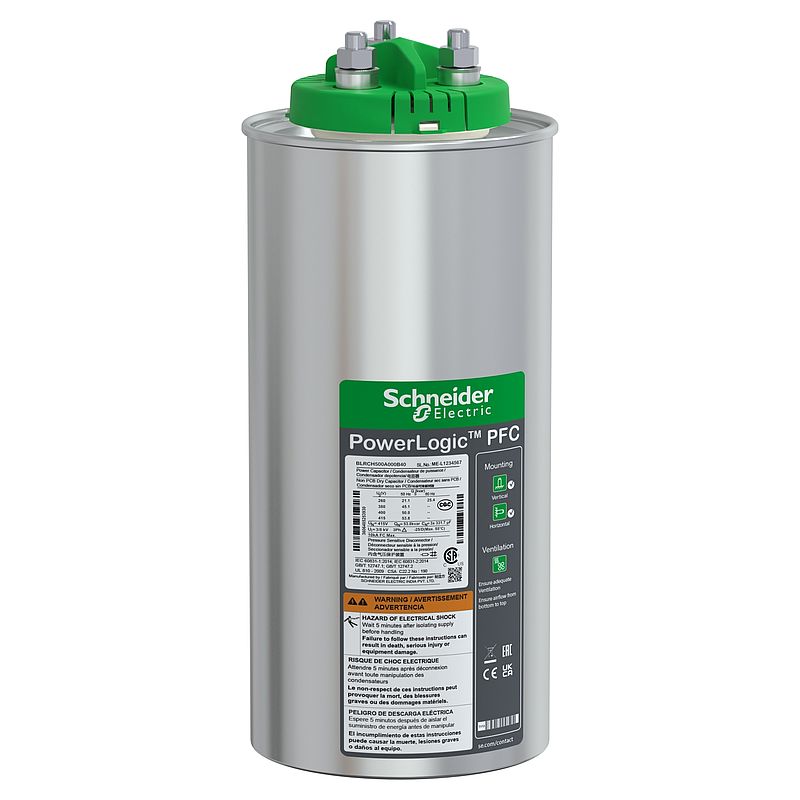

Hochleistungskondensator, PowerLogic PFC HD, 50/0kvar, 400V, 50/60Hz
BLRCH500A000B40
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
|
Specification sheet
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (39)
Funktionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Baureihe | PowerLogic |
| Produktname | PowerLogic PFC Capacitor |
| Produkt- oder Komponententyp | Schwerlast-Kondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | Heavy Duty |
| Oberschwingungsgehalt im Netz | <= 20 % |
| Elektrische Parameter | 45,1 kvar 380 V 50 Hz 50 kvar 400 V 50 Hz 53,8 kvar 415 V 50 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,8 x Zoll |
| Bemessungsspannung | 380…415 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 250 x In |
| Max. Schaltvorgang pro Jahr | 7000 |
| Lebensdauer in Stunden | 130000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, spezieller Widerstand & Profil, spezieller Rand (Wellenschnitt) |
| Imprägnierungsmaterial | Nicht-PCB getrocknetes PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | Bolzenklemmen |
| Montagemodus | Aufrecht/horizontal |
| Durchmesser | 136 mm |
| Höhe | 321 mm |
| Produktgewicht | 5,3 kg | Montage |
| Normen | IEC 60831-2 IEC 60831-1 |
| Schutzart (IP) | IP00 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 5,302 kg |
| VPE 1 Höhe | 18,000 cm |
| VPE 1 Breite | 18,000 cm |
| VPE 1 Länge | 39,500 cm |
| VPE 2 Art | S06 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 76,624 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 97 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 97 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 67.07310878875566 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 67 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 7.88154267593107 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 8 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.06884566893693672 |
| CO2 Fußabdruck während der Einrichtung | 0.1 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 9.87060421827745 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 10 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 12.377499324802418 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 12 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | Konform |
