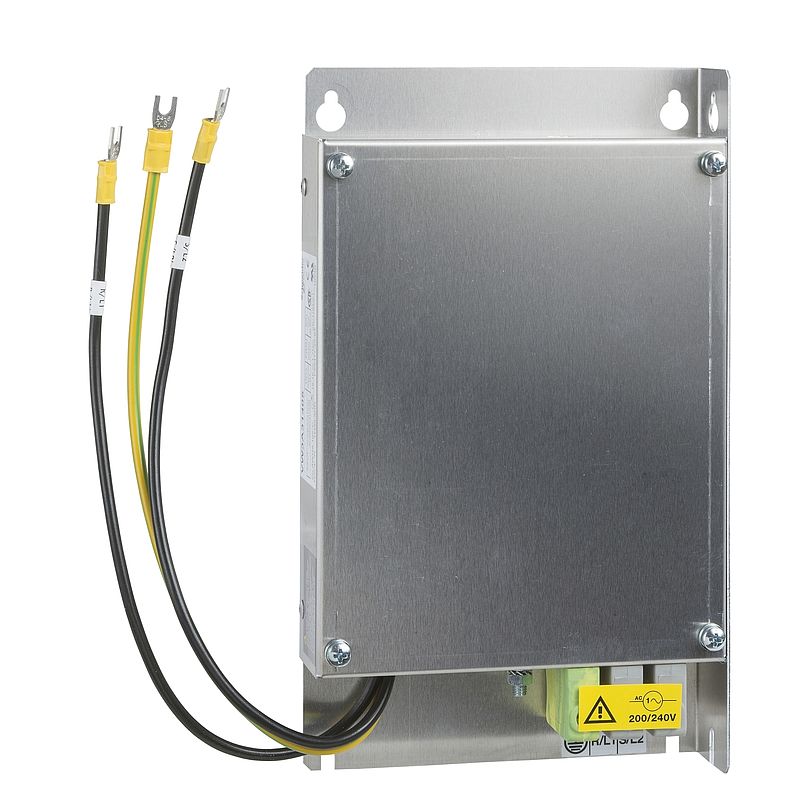

EMV-Filter, zusätzlich S6 M2, Spannungsversorgung, 1-phasig, 16A
VW3A31403
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Katalog
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | EMV-Eingangsfilter |
| Kompatible Produktfamilie | Lexium 05 Altivar 312 Altivar 31C Lexium 23 Plus Altivar 312 Solar Altivar Maschine ATV320 |
| Produktkompatibilität | Servoantrieb LXM23 Motor: 0,75 kW Servoantrieb LXM23 Motor: 1 kW Servoantrieb LXM23 Motor: 1,5 kW ATV312HU11M2 ATV312HU15M2 ATV31CU11M2 ATV31CU15M2 LXM05AD17F1 LXM05AD17M2 LXM05BD17F1 LXM05BD17M2 LXM05CD17M2 Antrieb mit variabler Geschwindigkeit ATV320 - C Motor: 1,1 kW, 200 - 240 V 1-phasige Versorgung Antrieb mit variabler Geschwindigkeit ATV320 - C Motor: 1,5 kW, 200 - 240 V 1-phasige Versorgung Antrieb mit variabler Geschwindigkeit ATV320 - W/ATV320 - WS Motor: 1,1 kW, 200 - 240 V 1-phasige Versorgung Antrieb mit variabler Geschwindigkeit ATV320 - W/ATV320 - WS Motor: 1,5 kW, 200 - 240 V 1-phasige Versorgung |
| Produktspezifische Anwendung | EMV-Footprintfilter |
| [In] Bemessungsstrom | 16 A |
| Thermische Verluste | 6,9 W für ATV31CU11M2 |
| Anzahl der Netzphasen | 1-phasige Versorgung | Zusatzmerkmale |
| Maximaler Differenzstrom | 150 mA 50 Hz |
| Versorgungsspannung | 200…240 V |
| Toleranz | 10 % |
| Produktgewicht | 0,775 kg | Montage |
| Schutzart (IP) | IP20 IP41 (Oberteil) |
| Relative Luftfeuchtigkeit | 0…93 % entspricht IEC 68-2-3 |
| Umgebungstemperatur bei Betrieb | -10…50 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <lt/>= 1.000 m ohne Stromreduzierung 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Vibrationsfestigkeit | 1 Gn (f= 13…150 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Normen | IEC 61800-3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 632,0 g |
| VPE 1 Höhe | 5,0 cm |
| VPE 1 Breite | 18,6 cm |
| VPE 1 Länge | 24,2 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Gewicht | 5,043 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
