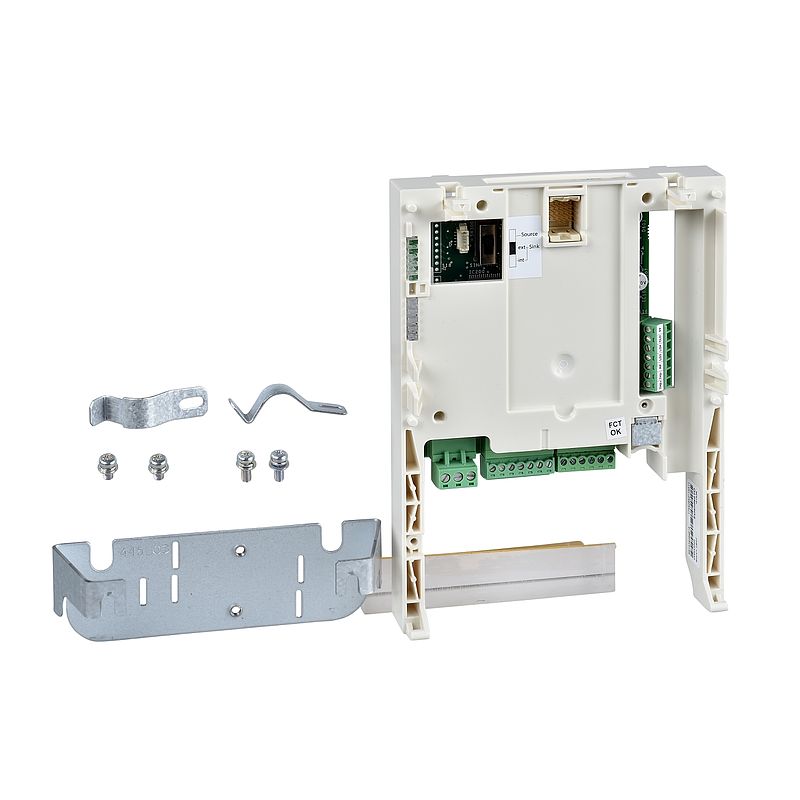

Optionskarte E/A-Erweiterung Basis, für ATV61/ATV71

VW3A3201
Green Premium
Nur über unseren Service ver…
Eingestellt am:  15. September 2021
Der Service wird eingestellt am:  31. December 2028
EAN Code: 3389118067103
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
Gebrauchsanleitung Download
Katalog Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Produkt- oder Komponententyp Logik- E/A-Karte
Kompatible Produktfamilie Altivar Lift
Altivar 71Q
Altivar 61
Altivar 71
Altivar 61Q
Versorgung Interne Versorgung für Referenz-Potentiometer, 10,5 V DC (10…11 V) , <0,01 A, Impedanz: 1…10 kOhm für Überlast- und Kurzschlussschutz
Interne Versorgung, 24 V DC (21…27 V) , <0,2 A für Überlast- und Kurzschlussschutz
Diskrete Ausgangsnummer 5
Digitaler Ausgang (R3A, R3B, R3C) konfigurierbare Relaislogik
(LO1, LO2) bestimmbare Logik, Abfragezeit: 1,5…2,5 ms, kompatibel mit Level 1 SPS
digitaler Logikausgang (LO1, LO2) negativ
(LO1, LO2) positiv
Diskrete Eingangsnummer 4
Digitaler Eingang (LI7 - LI10) programmierbar, kompatibel mit Level 1 SPS, Impedanz: 3,5 kOhm, Abfragezeit: 1,5…2,5 ms
digitaler Logikeingang Negativ (LI7 - LI10), >= 16 V (Stellung 0), <= 10 V (Stellung 1)
Positiv (LI7 - LI10), <= 5 V (Stellung 0), >= 11 V (Stellung 1)
Zusatzmerkmale
elektrische Lebensdauer 100000 Zyklen für konfigurierbare Relaislogik
diskrete Ausgangsspannung 24 V DC (Spannungsgrenzen: 12 - 30 V) bestimmbare Logik
Max. Ausgangsstrom 0,2 A, bestimmbare Logik
Min. Schaltstrom 3 mA bei 24 V DC für konfigurierbare Relaislogik
maximaler Schaltstrom Konfigurierbare Relais-Logik 2 A bei 250 V AC auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms
Konfigurierbare Relais-Logik 2 A bei 30 V DC auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms
Konfigurierbare Relais-Logik 5 A bei 250 V AC auf ohmsch Belastung, cos phi = 1
Konfigurierbare Relais-Logik 5 A bei 30 V DC auf ohmsch Belastung, cos phi = 1
PTC-Messfühler - Eingang TH1+, TH1- Auslösewiderstand, Impedanz: 3 kOhm
TH1+, TH1- Rücksetzwiderstand, Impedanz: 1,8 Ohm
TH1+, TH1- Kurzschlussschutz, Impedanz: < 0,05 Ohm
TH1+, TH1- für 6 PTC-Messfühler, Impedanz: <= 1,5 Ohm
Eingangsspannung der Digitaleingänge 24 V DC (Spannungsgrenzen: <= 30 V) für programmierbar
elektrische Verbindung Terminal, 1,5 mm² / AWG 16, 0,25 Nm
Produktgewicht 0,3 kg
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 357,000 g
VPE 1 Höhe 7,000 cm
VPE 1 Breite 17,000 cm
VPE 1 Länge 23,000 cm
VPE 2 Art S03
VPE 2 Menge 7
VPE 2 Gewicht 2,980 kg
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Green Premium
Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Übererfüllung der Konformität (außerhalb EU RoHS-Scope)
Quecksilberfrei Ja
PVC-frei Ja
Kreislaufwirtschafts-Profil Keine besonderen Recycling-Verfahren erforderlich
