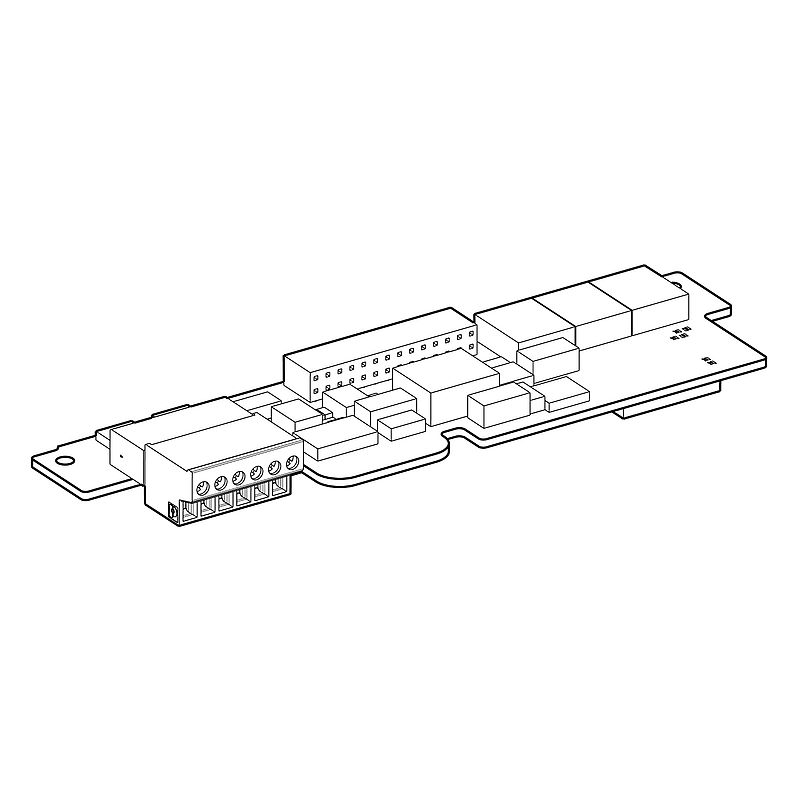

Encoder-Interfacekarte mit Open Collector-Ausgängen, 15 V DC
VW3A3404
Materialpreisgruppe
: CI
214,00 €
Demnächst nicht mehr lieferb…
Eingestellt am: 05. April 2023
EAN Code: 3389118067233
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Encoder-Schnittstellenkarte |
| Kompatible Produktfamilie | Altivar 61 Altivar Prozess Modular Altivar 71Q Altivar 61Q Altivar 71 Altivar Lift |
| Diskreter Ausgangstyp | Open Collector |
| Nennhilfsspannung [UH,nom] | 15 V DC (Spannungsgrenzen: 15…16 V) |
| Anzahl von Impulsen pro Umdrehung | 10000 für ATV71H - - 383 5000 für alle ATV61-Antriebe 5000 für ATV71H - M3 5000 für ATV71H - M3X 5000 für ATV71H - N4 |
Zusatzmerkmale |
| max. Versorgungsstrom | 0,175 A |
| Schutzart | Überlastschutz Kurzschlussschutz |
| Maximaler Kabelabstand zwischen Geräten | 500 m |
| Max. Betriebsfrequenz | 300 kHz |
| Eingangssignal | A B Komplement von A Komplement von B/AB/A |
| Eingangsimpedanz | 1 kOhm |
| elektrische Verbindung | Terminal, Verbindungskapazität: 0,2 mm² (AWG 24) <100 m Kabellänge, Encoder, 100 mA bei 10 V Terminal, Verbindungskapazität: 0,2 mm² (AWG 24) <100 m Kabellänge, Encoder, 175 mA bei 10 V Terminal, Verbindungskapazität: 0,2 mm² (AWG 24) <200 m Kabellänge, Encoder, 100 mA bei 10 V Terminal, Verbindungskapazität: 0,2 mm² (AWG 24) <200 m Kabellänge, Encoder, 175 mA bei 10 V Terminal, Verbindungskapazität: 0,5 mm² (AWG 20) <500 m Kabellänge, Encoder, 100 mA bei 10 V Terminal, Verbindungskapazität: 0,5 mm² (AWG 20) <500 m Kabellänge, Encoder, 175 mA bei 10 V |
| Produktgewicht | 0,2 kg | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 150,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 17,000 cm |
| VPE 1 Länge | 23,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Gewicht | 1,470 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Quecksilberfrei
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
