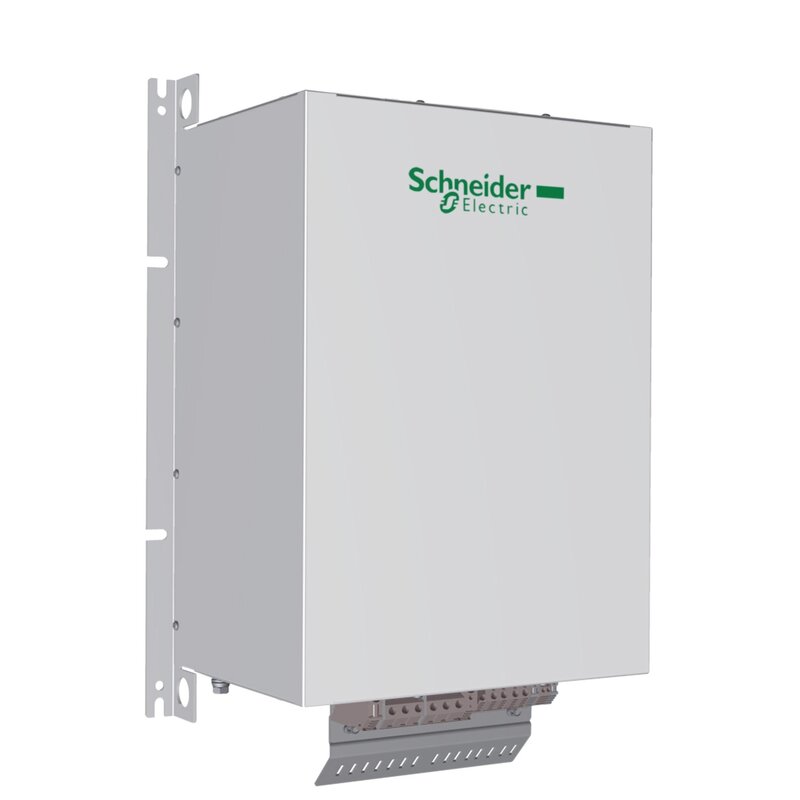

Passivfilter, 37A, 460 V, 60 Hz, für Frequenzumrichter

VW3A46145
EAN Code: 3606480652431
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Instruction sheet Download
Declaration of Conformity (Sustainability) Download
Catalog Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Produkt- oder Komponententyp Passives Filter
Produktspezifische Anwendung Reduzierung von Stromoberwellen
Zusatzmerkmale
Kompatible Produktfamilie Altivar Prozess ATV900
Altivar 71
Altivar 61
Altivar Prozess ATV600
[UH,nom] Bemessungs-Betriebsspannung 480 V ± 10 %
Frequenz der Stromversorgung 60 Hz +/- 2 %
Menge pro Antrieb 1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV61W Motor: 22 kW/30 hp
1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV61H Motor: 22 kW/30 hp
1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV71H Motor: 22 kW/30 hp
1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV71W Motor: 22 kW/30 hp
1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 22 kW/30 hp
1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 22 kW/30 hp
1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 22 kW/30 hp
1 Filter pro Antrieb für Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 22 kW/30 hp
Nennstrom [In] 37 A für Ausgang
36 A für Eingang
Anzahl der Netzphasen 3 Phasen
THDI 10 % für Antrieb mit variabler Geschwindigkeit ATV61W Motor: 22 kW/30 hp
16 % für Antrieb mit variabler Geschwindigkeit ATV61H Motor: 22 kW/30 hp
16 % für Antrieb mit variabler Geschwindigkeit ATV71H Motor: 22 kW/30 hp
16 % für Antrieb mit variabler Geschwindigkeit ATV71W Motor: 22 kW/30 hp
10 % für Antrieb mit variabler Geschwindigkeit ATV650 Motor: 22 kW/30 hp
10 % für Antrieb mit variabler Geschwindigkeit ATV630 Motor: 22 kW/30 hp
10 % für Antrieb mit variabler Geschwindigkeit ATV950 Motor: 22 kW/30 hp
10 % für Antrieb mit variabler Geschwindigkeit ATV930 Motor: 22 kW/30 hp
Maximalstrom 1,5 x Nennstrom (Dauer = 60 s)
Wirkungsgrad 98 %
Thermische Verluste 242 W
Cos phi 1 (150 % des Netzstroms)
0,85 (75 % des Netzstroms)
0,99 (100 % des Netzstroms)
Elektrische Verbindung A, B Klemme, Verbindungskapazität: 2,5 mm²
X1-1 - X2-3 Klemme, Verbindungskapazität: 1,5-25 mm²
elektrische Isolationsklasse Klasse F
Produktgewicht 37 kg
Montage
Schutzart (IP) IP20
IP55 (Gehäusemontage)
Vibrationsfestigkeit 2 mm Spitze zu Spitze (f= 5…13,2 Hz) entspricht IEC 60068-2-6
0,7 gn (f= 13,2…150 Hz) entspricht IEC 60068-2-6
Relative Luftfeuchtigkeit 5…85 % Betauung nicht zulässig
Umgebungstemperatur bei Betrieb 45…60 °C (mit Stromabfall von 3 % pro °C)
5…45 °C (ohne Stromreduzierung)
Umgebungstemperatur bei Lagerung -25…55 °C Lagerung in der Originalverpackung
-25…65 °C beim Transport
Betriebshöhe <lt/>= 1.000 m ohne Stromreduzierung
> 1.000 - 4.000 m mit Stromreduzierung 5 % pro 1000 m
Normen IEC 61000-2-2
IEC 61000-3-12
G5/4-Ingenieursempfehlung
IEC 61000-3-2
IEC 61000-2-4
IEC 61000-3-4
Verpackungseinheiten
Verpackungsgewicht (Lbs) 49,2 kg
VPE 1 Höhe 61,000 cm
VPE 1 Breite 60,000 cm
VPE 1 Länge 80,000 cm
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Frei von REACh-SVHC Ja
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Sustainable packaging Nein
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=VW3A46145_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
