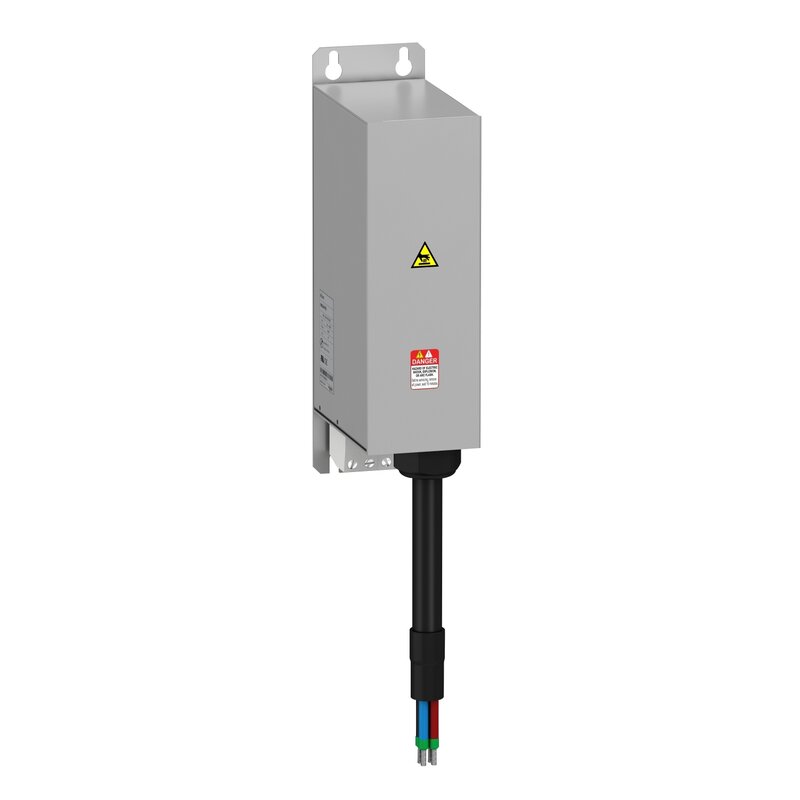

EMV-Funkentstörfilter, für Frequenzumrichter, 35A

VW3A4703
Materialpreisgruppe : CI
433,00 €
EAN Code: 3606480736520
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
CAE Download
Instruction sheet Download
CAD Download
Catalog Download
Declaration of conformity Download
Certificate Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe Altivar
Produkt- oder Komponententyp EMV-Eingangsfilter
Kompatible Produktfamilie Altivar Prozess ATV600
Altivar Prozess ATV900
Produktkompatibilität Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 11 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 15 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 4 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 5,5 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 7,5 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 11 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 15 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 11 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 15 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 4 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 5,5 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 7,5 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 7,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 11 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 15 kW, 380 - 480 V
Produktspezifische Anwendung EMV-Footprintfilter
[In] Bemessungsstrom 35 A
Thermische Verluste 4,8 W
Anzahl der Netzphasen 3-phasige Versorgung
Zusatzmerkmale
Elektrische Verbindung Klemme 6 mm² AWG 8
Max. Motorkabellänge 150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 380 - 480 V
300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 380 - 480 V
150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 200 - 240 V
300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 200 - 240 V
50 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C1, 200 - 240 V
50 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C1, 380 - 480 V
Maximaler Differenzstrom 7,6 mA bei 400 V 50 Hz TN
7,6 mA bei 400 V 50 Hz TT
Versorgungsspannung 380…480 V
200…240 V
Toleranz 10 %
Mechanische Robustheit Schocks Klasse 3M4 entspricht IEC 60721-3-3
Schwingungen Klasse 3M4 entspricht IEC 60721-3-3
Breite 80 mm
Höhe 302 mm
Tiefe 155 mm
Produktgewicht 4,1 kg
Montage
Schutzart (IP) IP20Montage nebeneinander
IP21mit Set VW3A47903
Relative Luftfeuchtigkeit 5…95 % Betauung nicht zulässig entspricht IEC 61800-5-1
Umgebungstemperatur bei Betrieb -10…50 °C (ohne Stromreduzierung)
50…60 °C (mit Stromreduzierung 1,5 % pro °C)
Umgebungstemperatur bei Lagerung -40…70 °C
Betriebshöhe 0 - 1.000 m ohne Stromreduzierung
1000 - 4000 m mit Stromreduzierung 1 % pro 100 m
Normen IEC 61800-3
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 17,000 cm
VPE 1 Breite 26,500 cm
VPE 1 Länge 42,500 cm
Verpackungsgewicht (Lbs) 4,402 kg
VPE 2 Art P06
VPE 2 Menge 12
VPE 2 Höhe 95,000 cm
VPE 2 Breite 60,000 cm
VPE 2 Länge 80,000 cm
VPE 2 Gewicht 56,500 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Frei von REACh-SVHC Ja
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
Rücknahme Ja
Sustainable packaging Nein
EU-RoHS-Richtlinie https://download.se.com/files?p_Doc_Ref=VW3A4703_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung https://download.se.com/files?p_Doc_Ref=VW3A4703_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
