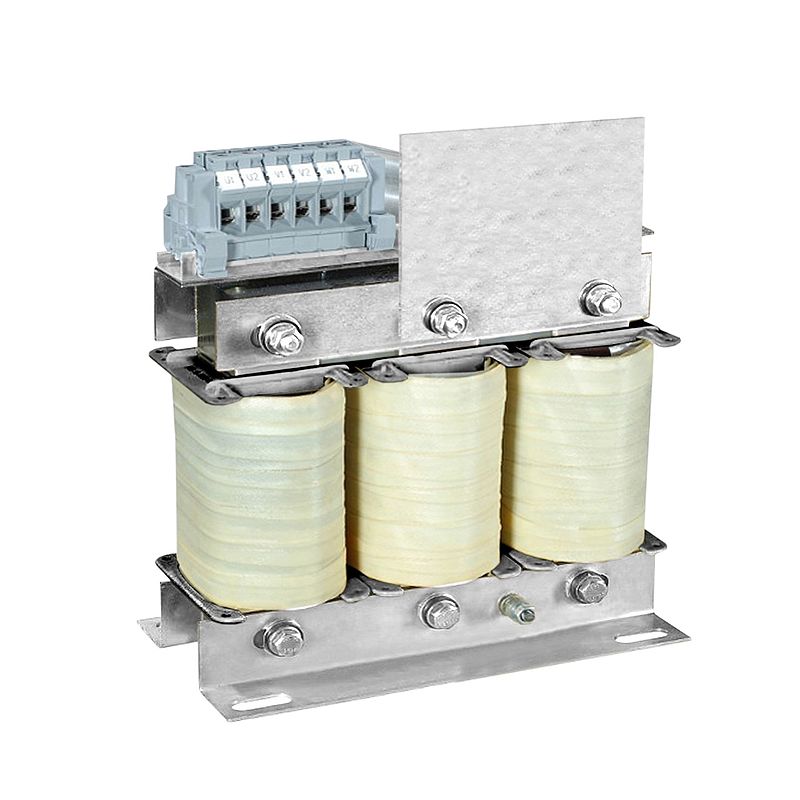

Sinusfilter, 400A, für Frequenzumrichter
VW3A5209
Materialpreisgruppe
: CI
13.182,00 €
EAN Code: 3389119201605
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Sinusfilter |
| Kompatible Produktfamilie | Altivar 61Q Altivar 71Q Altivar 61 Altivar Prozess ATV900 Altivar 71 Altivar Prozess ATV600 |
| Produktspezifische Anwendung | Ausgangsfilter |
| [In] Bemessungsstrom | 400 A |
| Thermische Verluste | 1900 W bei 100 Hz |
| Produktkompatibilität | ATV61HC22N4 ATV61QC20N4 ATV61QC25N4 ATV71HC20N4 ATV71HC25N4 ATV71QC20N4 ATV71QC25N4 ATV630 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 220 kW, 380 - 480 V ATV930 Antrieb mit variabler Geschwindigkeit Aufputzmontage - 220 kW, 380 - 480 V |
| Taktfrequenz | 4 - 8 kHz |
| Max. Ausgangsfrequenz | 100 Hz |
| Maximal zulässige Spannung | 500 V AC | Zusatzmerkmale |
| Elektrische Verbindung | Blanke Drähte Durchmesser: 11 mm |
| Max. Spannungsabfall bei Nennlast | 10 % |
| Maximalstrom | 1,5 x Nennstrom (Dauer = 60 s) |
| Produktgewicht | 190 kg | Montage |
| Schutzart (IP) | IP00 |
| Umgebungseigenschaften | 3B1 entspricht IEC 721-3-3 3C2 entspricht IEC 721-3-3 3S1 entspricht IEC 721-3-3 |
| Verschmutzungsgrad | 2 entspricht EN 50178 |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Betrieb | 40…50 °C (mit Stromreduzierung 1,5 % pro °C) -10…40 °C (ohne Stromreduzierung) |
| Umgebungstemperatur bei Lagerung | -40…65 °C |
| Betriebshöhe | <lt/>= 1.000 m ohne Stromreduzierung 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 168,5 kg |
| VPE 1 Höhe | 80,0 cm |
| VPE 1 Breite | 39,0 cm |
| VPE 1 Länge | 59,0 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=VW3A5209_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=VW3A5209_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
