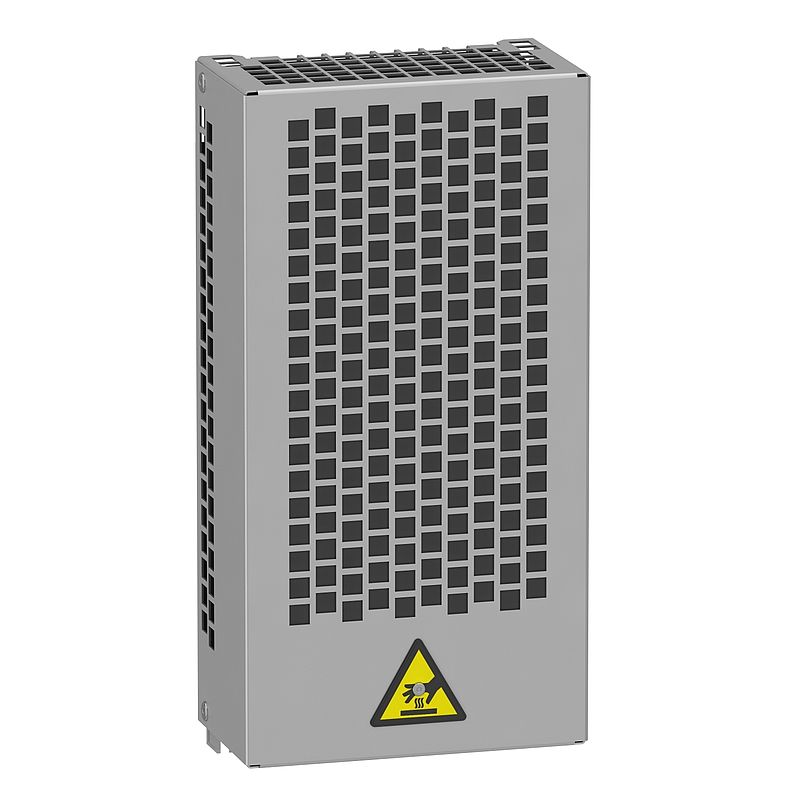

Bremswiderstand, 28Ohm, 0,3 kW, IP20
VW3A7732
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Maschine ATV340 Easy Altivar 310 Altivar Prozess ATV900 Altivar Maschine ATV320 Easy Altivar 310L |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Wert | 28 Ohm |
| Baureihe | Altivar | Zusatzmerkmale |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV320 15 kW 525-600 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 4 kW 200 - 240 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 11 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 3 kW 200 - 240 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 11 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV320 7,5 kW 525-600 V Antrieb mit variabler Geschwindigkeit ATV930 15 kW 500 - 690 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 3 kW 200 - 240 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 25 hp 600 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV320 7,5 kW 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV320 3 kW 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV320 11 kW 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV320 11 kW 525-600 V Antrieb mit variabler Geschwindigkeit ATV930 20 hp 600 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 18,5 kW 500 - 690 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 15 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV340 11 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage 15 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV310 11 kW Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 4 kW 200 - 240 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV340 7,5 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV320 2,2 kW 200 - 240 V |
| mittlere verfügbare Leistung | 0,3 kW bei 50 °C |
| Elektrische Verbindung | Klemme, Verbindungskapazität: <= 10 mm² / AWG 8 für Antrieb |
| Schutzfunktionen | Thermischer Schutz über Antrieb |
| Breite | 175 mm |
| Höhe | 345 mm |
| Tiefe | 100 mm |
| Produktgewicht | 2,7 kg |
| Einschaltdauer | Leichter Zyklus (Schwerlastbetrieb) <0,8 s braking with 150 % braking torque for a 40 s cycle Leichter Zyklus (Normalbetrieb) <0,8 s braking with 120 % braking torque for a 40 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle |
Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 3,094 kg |
| VPE 1 Höhe | 17,500 cm |
| VPE 1 Breite | 19,000 cm |
| VPE 1 Länge | 36,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 18 |
| VPE 2 Gewicht | 63,364 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
