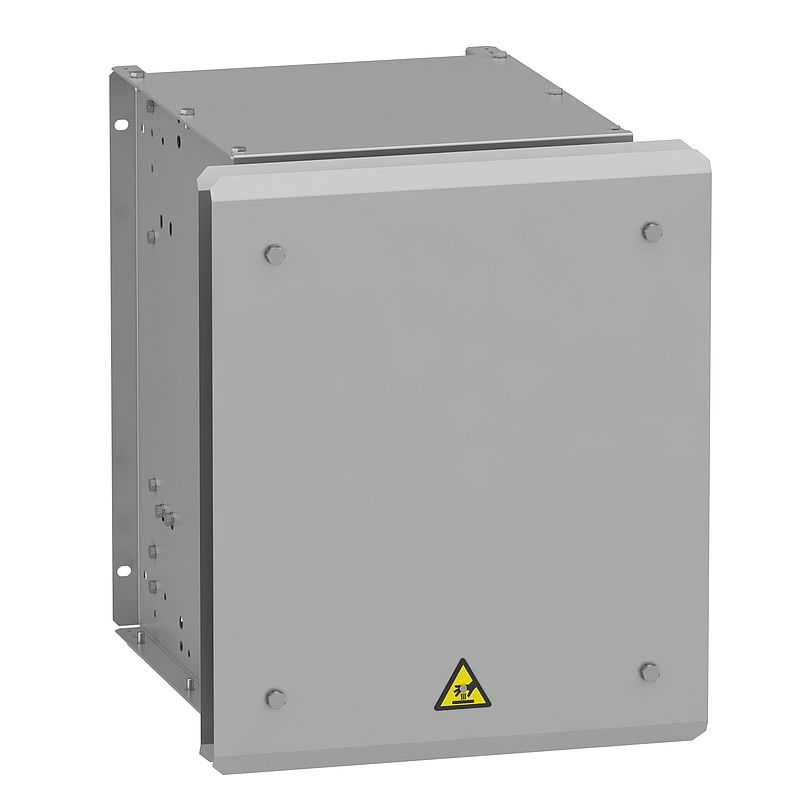

Bremswiderstand, 2,5Ohm, 3,2 kW, IP23
VW3A7737
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Prozess ATV900 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Wert | 2,5 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC |
| Baureihe | Altivar | Zusatzmerkmale |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 110 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 132 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 160 kW 380 - 480 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 30 kW 200 - 240 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 37 kW 200 - 240 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 45 kW 200 - 240 V leichter Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 30 kW 200 - 240 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 37 kW 200 - 240 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 45 kW 200 - 240 V mittlerer Zyklus Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage 310 kW 380 - 480 V leichter Zyklus 2 pro Antrieb |
| Einschaltdauer | Leichter Zyklus (Schwerlastbetrieb) <0,8 s braking with 150 % braking torque for a 40 s cycle Leichter Zyklus (Normalbetrieb) <0,8 s braking with 120 % braking torque for a 40 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle |
| mittlere verfügbare Leistung | 3,2 kW bei 50 °C |
| Elektrische Verbindung | Klemme, Verbindungskapazität: <= 2,5 mm² / AWG 12 für Temperatur-Kontrollschalter M12 Stabdraht für Antrieb |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 540 mm |
| Höhe | 485 mm |
| Tiefe | 450 mm |
| Produktgewicht | 21 kg | Montage |
| Schutzart (IP) | IP23 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 48,500 cm |
| VPE 1 Breite | 54,000 cm |
| VPE 1 Länge | 45,000 cm |
| Verpackungsgewicht (Lbs) | 34,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A7737_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A7737_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
