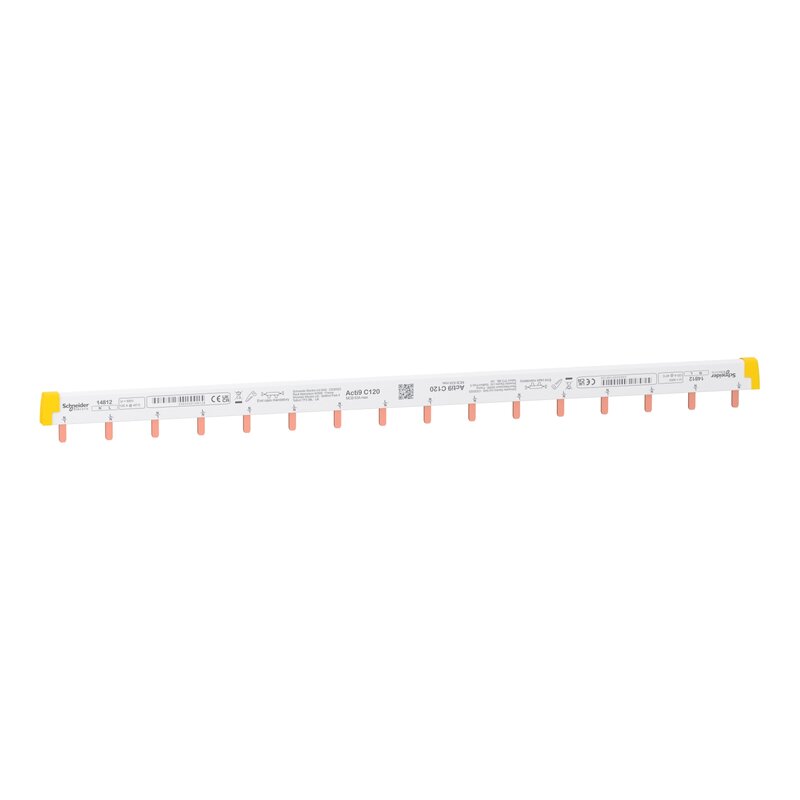

Kamm-Sammelschiene, 2P, 63A, L=432mm, 16x27mm
14812
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Leistungsschalter: Kompatible Produkte
Leistungsschalter (20)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 1L + N |
| Länge in 18-mm-Modulen | 24 |
| Normen | EN/IEC 61439-1 | Zusatzmerkmale |
| Anzahl der Wege | 8-polig N + 1 L |
| Polkonfiguration für 1-Weg | 1 x 2P |
| Anschlussraster | 27 mm |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 54 mm |
| Beschriftung | N L |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 125 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 500 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| Montageort | Oben auf Tunnelklemmen Unten auf Tunnelklemmen |
| 9-mm-Raster | 48 |
| Breite | 430 mm |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 NG125 Acti9 Acti9 C120 |
| Verteilertyp | N L |
| Maximum current per outgoing line | 63 A | Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 167,000 g |
| VPE 1 Höhe | 1,700 cm |
| VPE 1 Breite | 4,000 cm |
| VPE 1 Länge | 44,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 20 |
| VPE 2 Gewicht | 3,750 kg |
| VPE 2 Höhe | 10,000 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 103,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 280 |
| VPE 3 Gewicht | 67,300 kg |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 6 |
| Total lifecycle Carbon footprint | 6 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.9462041961628935 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.9 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.03771588748334449 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0026171687700815363 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4.526277173039582 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 5 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.40822178768789935 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.4 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 67 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=14812_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=14812_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
