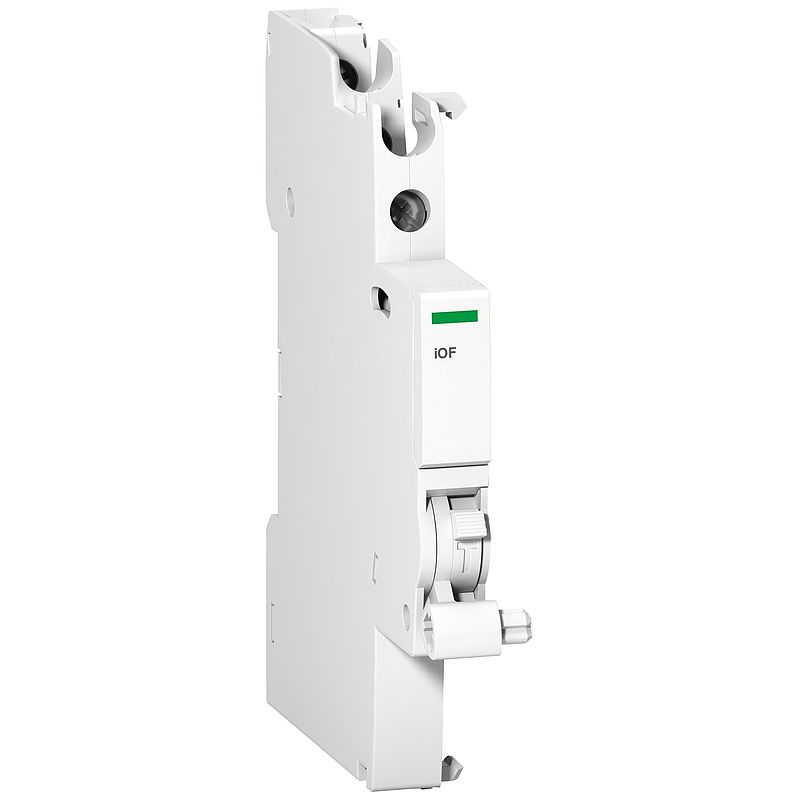

Hilfsschalter iOF für iC60, 1 Wechsler, Anschlussklemmen oben

A9A26869
EAN Code: 3606480528156
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltkonformitätserklärung Download
Broschüre Download
Gebrauchsanleitung Download
CAD Download
Katalog Download
Konformitätserklärung Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

: Kompatible Produkte

PKX16M4B5

CEE Stecker, Schneidklemmen, 16A, 3p+N+E, >50V, 100-300 Hz, IP44

65,40 EUR
A9F04416

Leitungsschutzschalter iC60N, 4P, 16A, C Charakteristik

162,00 EUR
A9F04710

Leitungsschutzschalter iC60N, 3P+N, 10A, C Charakteristik

163,00 EUR
A9Z21425

Fehlerstrom-Schutzschalter iID, 4P, 25A , 30mA, Typ A

126,02 EUR
A9F04202

Leitungsschutzschalter iC60N, 2P, 2A, C Charakteristik

100,50 EUR
A9Z21463

Fehlerstrom-Schutzschalter iID, 4P, 63A , 30mA, Typ A

392,00 EUR
A9F04613

Leitungsschutzschalter iC60N, 1P+N, 13A, C Charakteristik

79,60 EUR
A9F04716

Leitungsschutzschalter iC60N, 3P+N, 16A, C Charakteristik

154,00 EUR
A9F07310

Leitungsschutzschalter iC60H, 3P, 10A, C Charakteristik

150,49 EUR
A9A15306

Steckdose iPC, 2P+E, 16A, 250VAC, NFC 15100, französische Ausführung

29,80 EUR
A9C20732

Installationsschütz iCT 25A 2S 230/240V 50Hz

59,71 EUR
A9Z21440

Fehlerstrom-Schutzschalter (FI) Acti9-iID, 4-polig, 40A , 30mA, Typ A

126,99 EUR
A9Z21240

Fehlerstrom-Schutzschalter iID, 2P, 40A , 30mA, Typ A

112,01 EUR
A9XAH257

Phasenschiene Steg, ablängbar, 2P+Hilfsschalter, 57 TE, 100A

59,10 EUR
A9S65363

Lasttrennschalter iSW, 3P, 63A, 415V AC

58,42 EUR
A9F03316

Leitungsschutzschalter iC60N, 3P, 16A, B Charakteristik

72,16 EUR
A9F03116

Leitungsschutzschalter iC60N, 1P, 16A, B Charakteristik

10,45 EUR
A9D56616

FI/LS-Schalter iDPN N Vigi 1P+N, 16A, B-Char., 30mA, Typ A, 6kA

131,05 EUR
A9C30811

Fernschalter iTL, 1P, 1S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

39,45 EUR
A9F04210

Leitungsschutzschalter iC60N, 2P, 10A, C Charakteristik

89,09 EUR
A9F07210

Leitungsschutzschalter iC60H, 2P, 10A, C Charakteristik

111,00 EUR
A9F07316

Leitungsschutzschalter iC60H, 3P, 16A, C Charakteristik

138,54 EUR
A9F04102

Leitungsschutzschalter iC60N, 1P, 2A, C Charakteristik

32,00 EUR
A9F04106

Leitungsschutzschalter iC60N, 1P, 6A, C Charakteristik

32,00 EUR
A9F03106

Leitungsschutzschalter iC60N, 1P, 6A, B Charakteristik

17,00 EUR
A9F04116

Leitungsschutzschalter iC60N, 1P, 16A, C Charakteristik

26,65 EUR
A9F03110

Leitungsschutzschalter iC60N, 1P, 10A, B Charakteristik

14,95 EUR
A9Z21440

Fehlerstrom-Schutzschalter (FI) Acti9-iID, 4-polig, 40A , 30mA, Typ A

126,99 EUR
A9F07110

Leitungsschutzschalter iC60H, 1P, 10A, C Charakteristik

37,35 EUR
A9F04110

Leitungsschutzschalter iC60N, 1P, 10A, C Charakteristik

28,05 EUR
A9F04316

Leitungsschutzschalter iC60N, 3P, 16A, C Charakteristik

113,00 EUR
A9F04104

Leitungsschutzschalter iC60N, 1P, 4A, C Charakteristik

32,00 EUR
A9F03316

Leitungsschutzschalter iC60N, 3P, 16A, B Charakteristik

72,16 EUR
A9F04310

Leitungsschutzschalter iC60N, 3P, 10A, C Charakteristik

124,00 EUR
A9F07106

Leitungsschutzschalter iC60H, 1P, 6A, C Charakteristik

45,71 EUR
A9F07216

Leitungsschutzschalter iC60H, 2P, 16A, C Charakteristik

108,00 EUR
A9F04610

Leitungsschutzschalter iC60N, 1P+N, 10A, C Charakteristik

78,70 EUR
A9F07116

Leitungsschutzschalter iC60H, 1P, 16A, C Charakteristik

36,84 EUR
A9Z21240

Fehlerstrom-Schutzschalter iID, 2P, 40A , 30mA, Typ A

112,01 EUR
A9Z21225

Fehlerstrom-Schutzschalter iID, 2P, 25A , 30mA, Typ A

98,50 EUR
A9F03116

Leitungsschutzschalter iC60N, 1P, 16A, B Charakteristik

10,45 EUR
(41)

Spezifikationen

Hauptmerkmale
Produktbereich Acti9
Produkt- oder Komponententyp Hilfsschalter OF
Kurzbezeichnung des Geräts iOF
Zusammensetzung der Signalkontakte 1 Wechslerkontakt
[In] Bemessungsstrom DC-12 1 A bei 130 V, DC
DC-12 1,5 A bei 60 V, DC
DC-12 2 A bei 48 V, DC
DC-12 6 A bei 24 V, DC
AC-12 3 A bei 415 V, AC 50/60 Hz
AC-12 6 A bei 240 V, AC 50/60 Hz
9-mm-Raster 1
Normen EN/IEC 60947-5-1
Produktzertifizierungen LCIE
ASEFA
KEMA
ASTA
Zusatzmerkmale
Montagemodus Aufsteckbar
Montagehalterung DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken Unten: ja
Höhe 86 mm
Breite 9 mm
Tiefe 73 mm
Produktgewicht 32 g
Farbe Weiß
Anschlüsse - Klemmen Schraubklemmenleiste1 Kabel(n) 0,5…2,5 mm² - flexibel
Schraubklemmenleiste1 Kabel(n) 1…4 mm² - fest
Schraubklemmenleiste2 Kabel(n) 2,5 mm² - fest
Schraubklemmenleiste2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse
Drahtabisolierungslänge 10 mm
[M] Anzugsdrehmoment 1 Nm
Montage
Schutzart (IP) IP20 conforming to EN/IEC 60947-5-1
Verschmutzungsgrad 3 entspricht EN/IEC 60947-5-1
Tropentauglichkeit 2 entspricht EN/IEC 60947-5-1
Relative Luftfeuchtigkeit 95 % bei 55 °C
Umgebungstemperatur bei Betrieb -35…70 °C
Umgebungstemperatur bei Lagerung -40…85 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 46 g
VPE 1 Höhe 8 cm
VPE 1 Breite 2 cm
VPE 1 Länge 10 cm
VPE 2 Art S03
VPE 2 Menge 120
VPE 2 Gewicht 6,35 kg
VPE 2 Höhe 30 cm
VPE 2 Breite 30 cm
VPE 2 Länge 40 cm
VPE 3 Art P06
VPE 3 Menge 960
VPE 3 Gewicht 52,66 kg
VPE 3 Höhe 75 cm
VPE 3 Breite 60 cm
VPE 3 Länge 80 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Environmental data
REACh frei von SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Giftiges Schwermetall frei Ja
Quecksilberfrei Ja
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
CO2-Bilanz (kg CO2 eq.) 1
