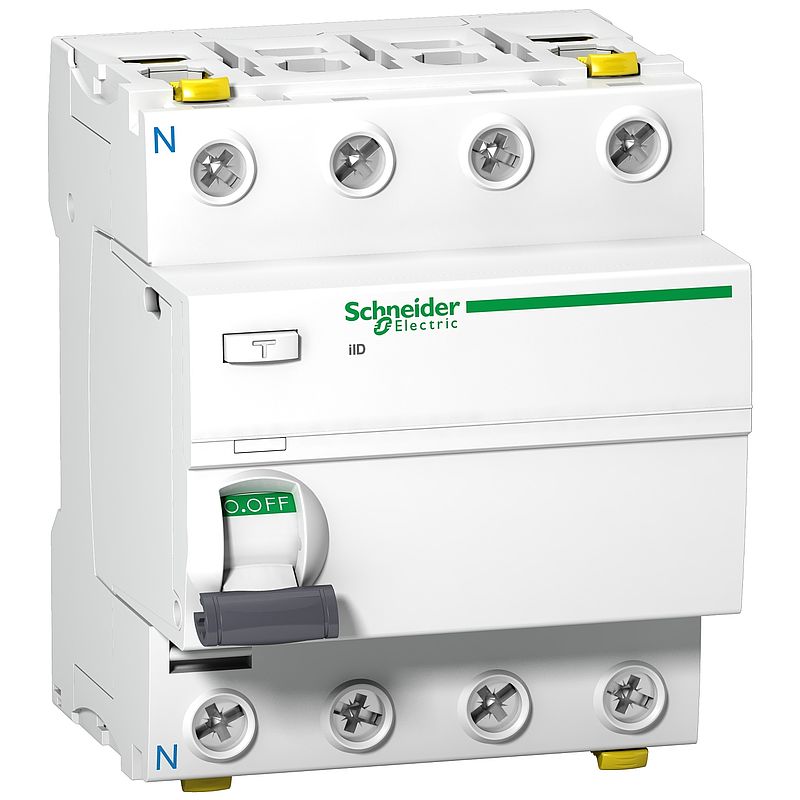

Fehlerstrom-Schutzschalter (FI) Acti9-iID, 4-polig, 40A , 30mA, Typ A
A9Z21440
Materialpreisgruppe
: D8
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Brochure
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
User guide
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(16)
: Kompatible Produkte
(16)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (15)
Remote Control Auxiliaries: Kompatible Produkte
Remote Control Auxiliaries (1)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Zubehörteile: Kompatible Produkte
Zubehörteile (14)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | iID |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 40 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Bemessungs-Betriebsspannung | 380 - 415 V AC 50/60 Hz |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 A |
| Bedingter Bemessungs-Kurzschlussstrom | 10 kA |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 91 mm |
| Breite | 72 mm |
| Tiefe | 73 mm |
| Produktgewicht | 0,37 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | AC-1: 15000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Anschlüsse - Klemmen | Doppelklemme Frontseite1…35 mm² fest Doppelklemme Frontseite1…25 mm² flexibel Doppelklemme Frontseite1…25 mm² flexibel mit Aderendhülse Doppelklemme Rückseite1…25 mm² fest Doppelklemme Rückseite1…16 mm² flexibel Doppelklemme Rückseite1…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig | Montage |
| Normen | EN/IEC 61008-1 EN/IEC 61008-2-1 |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 250 A entspricht EN/IEC 61008-1 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 379,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 8,500 cm |
| VPE 1 Länge | 10,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Gewicht | 10,634 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 216 |
| VPE 3 Gewicht | 97,072 kg |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 42d9fa7e-1604-4ebd-8742-78b281843dbb |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 66 |
| Silikonfrei | Nein |
| Sustainable packaging | Ja |
| Total lifecycle Carbon footprint | 66 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3.1175033154881135 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.07927667278013618 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0351654215235844 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 61.396413248182775 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 61 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.9158365910450937 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.9 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
