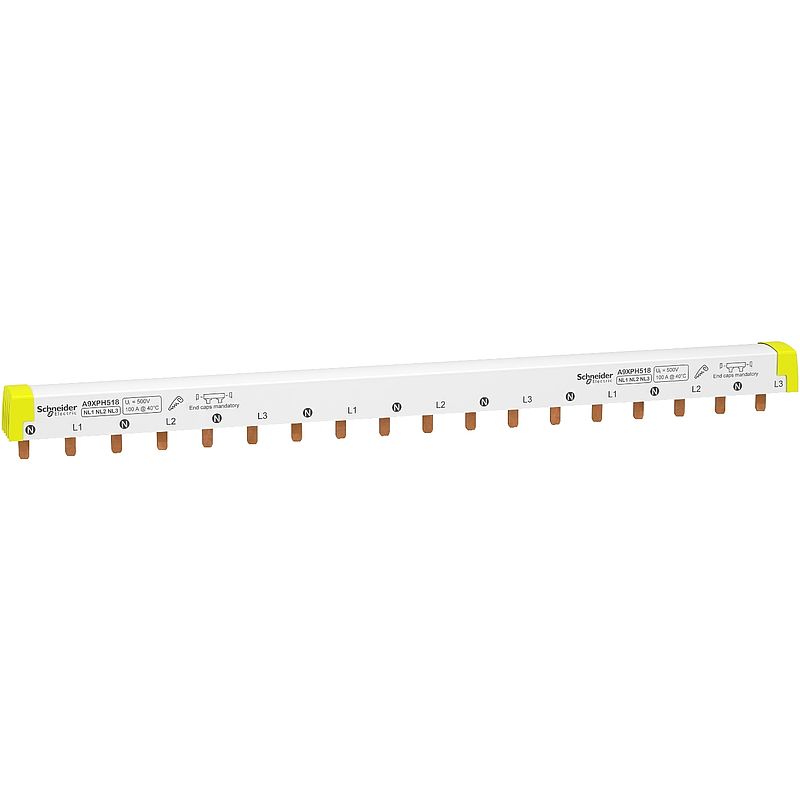

Phasenschiene Steg, ablängbar, 3P+N, 18 TE, 100A

A9XPH518

Materialpreisgruppe : D7

51,70 €

EAN Code: 3606480485091

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
CAD	Download
Declaration of conformity	Download
Environmental Disclosure	Download
Catalog	Download
Offer Marketing Illustration	Download
Declaration of Conformity (Sustainability)	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (4)

Fehlerstrom-Schutzeinrichtungen (27)

Leistungsschalter (5)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	3L + N
Länge in 18-mm-Modulen	18
Normen	EN/IEC 61439-1
Zusatzmerkmale
Polkonfiguration für 1-Weg	1 x 1P + N 1 x 2P
Anschlussraster	18 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	36 mm
Beschriftung	N L1 N L2 N L3
Isolation	Isoliert
Gerätedarstellung	Ablängbar
[Ie] Betriebsbemessungstrom	100 A
[Ue] Betriebsbemessungsspannung	415 V AC
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-2
Montageort	Oben oder unten auf Tunnelklemmen Oben oder unten auf Doppelklemme
9-mm-Raster	36
Breite	320 mm
Farbe	Weiß (RAL 9003)
Kompatible Produktfamilie	Acti9 iC60 Acti9 iK60 Acti9 iID Acti9 iID K Acti9 iSW Acti9 iSW-NA Multi 9 C60
Verteilertyp	N L1 N L2 N L3
Anzahl der Wege	9-polig
Anzahl der Wege	9-polig
[Ie] Betriebsbemessungstrom	100 A
Montage
Feuerbeständigkeit	960 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	3 entspricht IEC 60947-7-1
Schutzart (IP)	IP20 Mit Endstücken und Zinkenabdeckungen
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	198 g
VPE 1 Höhe	2,2 cm
VPE 1 Breite	3 cm
VPE 1 Länge	32,1 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	1,064 kg
VPE 2 Höhe	6 cm
VPE 2 Breite	8,6 cm
VPE 2 Länge	34,8 cm
VPE 3 Art	S02
VPE 3 Menge	30
VPE 3 Gewicht	6,847 kg
VPE 3 Höhe	15 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Frei von REACh-SVHC	Ja
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	41a8b1b0-6424-4682-ac9c-98796ac87431
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Sustainable packaging	Nein
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	4
Total lifecycle Carbon footprint	4 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.9657135610322317
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	1 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.038493534647949544
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.00267113101276363
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	2.9843538508902103
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	3 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.41663873176393856
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.4 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in %	67
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=A9XPH518_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=A9XPH518_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
PVC-frei	Ja
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen
PFAS-Verordnung der OECD	https://download.se.com/files?p_Doc_Ref=A9XPH518_OECD_PFAS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
POP-Richtlinie	https://download.se.com/files?p_Doc_Ref=A9XPH518_POP_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
