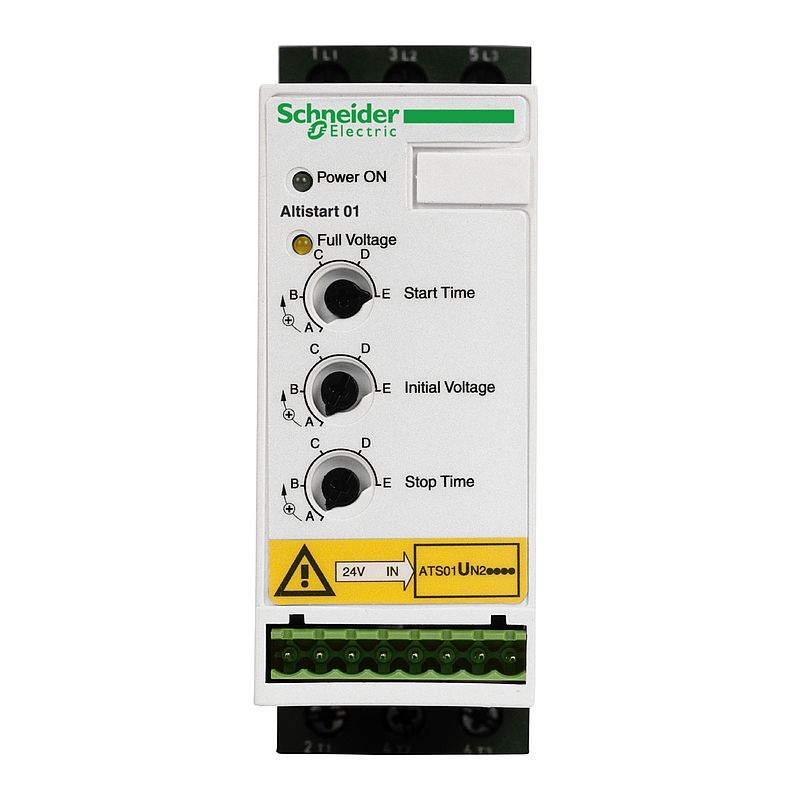

Sanftanlasser für Asynchronmotor, ATSU01, 6A, 200-480V, 0,75-3 KW
ATSU01N206LT
Materialpreisgruppe
: CN
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Catalog
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altistart U01 und TeSys U |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Einfache Maschine |
| Kurzbezeichnung des Geräts | ATSU01 |
| Anzahl der Netzphasen | 3 Phasen |
| [UH,nom] Bemessungs-Betriebsspannung | 200 - 480 V -10 - +10 % |
| Motorleistung (kW) | 3 kW, 3 Phasen bei 400 V 0,75 kW, 3 Phasen bei 230 V 2,2 kW, 3 Phasen bei 400 V 1 kW, 3 Phasen bei 230 V 1,5 kW, 3 Phasen bei 400 V |
| Motorleistung (HP) | 1 hp, 3 Phasen bei 230 V 2 hp, 3 Phasen bei 460 V 3 hp, 3 Phasen bei 460 V 1,5 hp, 3 Phasen bei 230 V |
| IcL-Nenngröße für Anlasser | 6 A |
| Nutzungskategorie | AC-53B entspricht EN/IEC 60947-4-2 |
| Stromaufnahme | 65 mA |
| Art des Starts | Hochlauf mit Spannungsrampe |
| Verlustleistung in W | 1,5 W beiVolllast und am Ende des Startvorgangs 61,5 W im Übergangszustand |
Zusatzmerkmale |
| Bauweise | Mit Kühlkörper |
| Funktion verfügbar | Integrierter Bypass |
| Versorgungsspannungsgrenzen | 180…528 V |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| Netzwerkfrequenz | 47,5 - 63 Hz |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| [Uc] Steuerkreisspannung | 24 V DC ± 10 % |
| Startzeit | 1 s / 100 5 s / 20 10 s / 10 Einstellbar von 1 bis 10 s |
| Verlangsamung Zeit symb | Einstellbar von 1 - 10 s |
| Anfahrmoment | 30 - 80% des Anlaufmoments des Motors bei Direktanschluss an das Netz |
| Digitaler Eingang | Logik (LI1, LI2, BOOST) Stopp, Betrieb und Verstärken bei Anlauffunktionen <= 8 mA 27 kOhm |
| Diskrete Eingangsspannung | 24 - 40 V |
| Eingang/Ausgang-Isolation | Galvanische Trennung zwischen Netzanschluss und Steuerung |
| digitaler Logikeingang | Positiv LI1, LI2, BOOST bei Status 0: <lt/> 5 V und <= 0,2 mA bei Status 1: > 13 V, >= 0,5 mA |
| Digitaler Ausgangsstrom | 2 A DC-13 3 A AC-15 |
| Digitaler Ausgang | Open Collector Logik LO1 Ende des Startsignals Relaisausgänge R1A, R1C nein |
| Diskrete Ausgangsspannung | 24 V (Spannungsgrenzen: 6 - 30 V) Open Collector Logik |
| Min. Schaltstrom | 10 mA bei 6 V DC für Relaisausgänge |
| maximaler Schaltstrom | Relaisausgänge: 2 A bei 30 V DC cos phi = 0,5 und L/R = 20 ms induktiv Belastung Relaisausgänge: 2 A bei 250 V AC AC-15 cos phi = 0,5 und L/R = 20 ms induktiv Belastung |
| maximale Schaltspannung | 440 V Relaisausgänge |
| Displaytyp | 1 LED (grün) für Starter eingeschaltet 1 LED (gelb) für Nennspannung erreicht |
| [M] Anzugsdrehmoment | 1,9…2,5 Nm 0,5 Nm |
| elektrische Verbindung | 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis Schraubverbinder - fest 2 0,5 - 1 mm² AWG 17 Steuerkreis Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis |
| Beschriftung | CE |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Höhe | 234 mm |
| Breite | 45 mm |
| Tiefe | 150 mm |
| Produktgewicht | 0,34 kg |
| Motorleistungsbereich AC-3 | 0,55…1 kW bei 200…240 V 3 Phasen 1,1…2 kW bei 380…440 V 3 Phasen 2,2…3 kW |
| Typ des Motorstarters | Sanftanlasser | Montage |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level B entspricht CISPR 11 Leitungsgebundene und abgestrahlte Emissionen Level B entspricht IEC 60947-4-2 Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12 Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2 EMV-Störfestigkeit entspricht EN 50082-1 EMV-Störfestigkeit Level B entspricht EN 50082-2 Oberwellen Level 3 entspricht IEC 1000-3-2 Oberwellen Level 3 entspricht IEC 1000-3-4 Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4 Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3 Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5 Leitungsgebundene und abgestrahlte Emissionen Level 3 entspricht IEC 61000-4-6 Störfestigkeit für leitungsgebundene durch HF-Felder verursachte Interferenz Stufe 4 entspricht IEC 61000-4-11 |
| Normen | EN/IEC 60947-4-2 |
| Produktzertifizierungen | CCC UL C-Tick CSA |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 entspricht EN/IEC 60947-4-2 |
| Vibrationsfestigkeit | 1 Gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht EN/IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsreduzierung) 40…50 °C (mit Stromreduzierung von 2 % pro °C) |
| Umgebungstemperatur bei Lagerung | -25…70 °C entspricht EN/IEC 60947-4-2 |
| Betriebshöhe | <lt/>= 1.000 m ohne Leistungsreduzierung <gt/> 1000 m mit Strom-Reduktion von 2,2% je weitere 100 m |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 450,000 g |
| VPE 1 Höhe | 5,400 cm |
| VPE 1 Breite | 15,000 cm |
| VPE 1 Länge | 17,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 14 |
| VPE 2 Gewicht | 6,840 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=ATSU01N206LT_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=ATSU01N206LT_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
