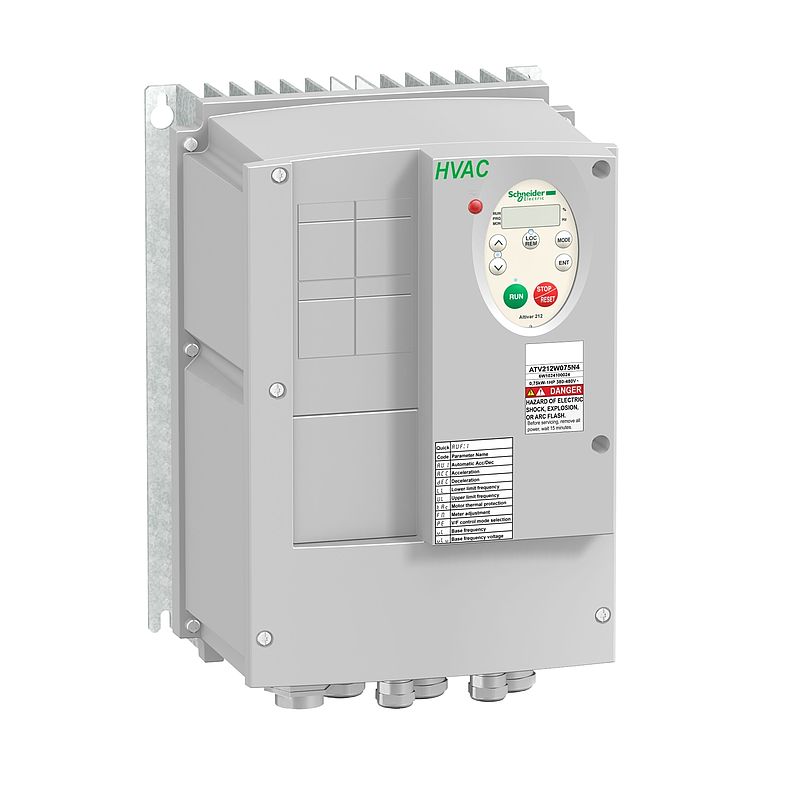

Frequenzumrichter ATV212, IP54 - 1,5 kW 3x380 480V
ATV212WU15N4ZH40
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | ATV212 |
| Produktbestimmung | Asynchronmotoren |
| Anzahl der Netzphasen | 3 Phasen |
| Motorleistung (kW) | 1,5 kW |
| Motorleistung (HP) | 2 hp |
| Versorgungsspannungsgrenzen | 323…528 V |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| Netzstrom | 2,5 A bei 480 V 3,2 A bei 380 V |
| Baureihe | Altivar 212 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Pumpen und Lüfter in HVAC |
| Kommunikationsprotokoll | Modbus BACnet APOGEE FLN METASYS N2 LonWorks |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| EMV-Filter | EMV-Filter Klasse A integriert | Zusatzmerkmale |
| Scheinleistung | 2,8 kVA bei 380 V |
| Ausgangs Bemessungsstrom | 3,7 A bei 380 V 3,7 A bei 460 V |
| maximaler Spitzenstrom | 4 A für 60 s |
| Ausgangsfrequenz des Drehzahlreglers | 0,5…200 Hz |
| Drehzahlstellbereich | 1…10 |
| Drehzahlgenauigkeit | +/- 10 % des Nennschlupfs 0,2 Mn zu Mn |
| Lokale Signalisierung | 1 LED (rot) für DC-Bus aktiviert |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| Isolierung | Elektrisch zwischen Leistungs- und Steuerungsteil |
| Kabeltyp | Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC Mit UL-Bausatz Typ 1: 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC |
| elektrische Verbindung | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: Klemme 2,5 mm² / AWG 14 L1/R, L2/S, L3/T: Klemme 6 mm² / AWG 10 |
| Anzugsmoment | 1,3 Nm, 11,5 lb.in (L1/R, L2/S, L3/T) 0,6 Nm (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| Versorgung | Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 A, Schutztyp: Überlast- und Kurzschlussschutz Interne Versorgung: 24 V DC (21…27 V), <200 A, Schutztyp: Überlast- und Kurzschlussschutz |
| Abtastdauer | 2 ms +/- 0,5 ms F diskret 2 ms +/- 0,5 ms R diskret 2 ms +/- 0,5 ms RES diskret 3,5 ms +/- 0,5 ms VIA analog 22 ms +/- 0,5 ms VIB analog |
| Reaktionszeit | FM 2 ms, Toleranz +/- 0,5 ms für analog Ausgänge FLA, FLC 7 ms, Toleranz +/- 0,5 ms für diskret Ausgänge FLB, FLC 7 ms, Toleranz +/- 0,5 ms für diskret Ausgänge RY, RC 7 ms, Toleranz +/- 0,5 ms für diskret Ausgänge |
| Genauigkeit | +/- 0,6 % (VIA) bei Temperaturschwankung von 60 °C +/- 0,6 % (VIB) bei Temperaturschwankung von 60 °C +/-1 % (FM) bei Temperaturschwankung von 60 °C |
| Linearitätsfehler | VIA: +/- 0,15 % des Höchstwerts für Eingang VIB: +/- 0,15 % des Höchstwerts für Eingang FM: +/- 0,2 % für Ausgang |
| Typ des Analogausgangs | FM konfigurierbarer Spannung über Schalter 0 - 10 V DC, Impedanz: 7620 Ohm, Auflösung 10 Bit FM konfigurierbarer Strom über Schalter 0 - 20 mA, Impedanz: 970 Ohm, Auflösung 10 Bit |
| Digitaler Ausgang | Konfigurierbare Relaislogik: (FLA, FLC) nein - 100000 Zyklen Konfigurierbare Relaislogik: (FLB, FLC) Öffner (Ö) - 100000 Zyklen Konfigurierbare Relaislogik: (RY, RC) nein - 100000 Zyklen |
| Min. Schaltstrom | 3 mA bei 24 V DC für konfigurierbare Relaislogik |
| maximaler Schaltstrom | 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R) 5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R) 2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R) 2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R) |
| Digitaler Eingang | F programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm R programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm RES programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm |
| Diskrete Eingangslogik | Positive Logik (Quelle) (F, R, RES), <lt/>= 5 V (Stellung 0), >= 11 V (Stellung 1) Negative Logik (Senke) (F, R, RES), >= 16 V (Stellung 0), <= 10 V (Stellung 1) |
| Durchschlagfestigkeit | 3535 V DC zwischen Erd- und Leistungsanschlüssen 5092 V DC zwischen Steuer- und Leistungsanschlüssen |
| Isolationswiderstand | >= 1 MOhm 500 V DC für 1 Minute |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analogeingang: 0,024/50 Hz |
| Kommunikationsdienst | Lesen Geräte-Identifikation (43) E-Out einstellbar von 0,1 s-100 s Lesen Holding Registers (03), maximal 2 Worte Schreiben Multiple Registers (16), maximal 2 Worte Schreiben Single Register (06) Überwachung deaktivierbar |
| Optionskarte | Kommunikationskarte für LonWorks |
| Funktionalität | Mittel |
| Spezielle Anwendung | Zentrifugalpumpen und Lüfter |
| Anzahl diskrete Ausgänge | 2 |
| Anzahl der Analogeingänge | 2 |
| Analoger Eingangstyp | VIA konfigurierbarer Spannung über Schalter: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit VIB konfigurierbare Spannung: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit VIB einstellbare PTC-Fühler: 0-6 PTC Fühler, Impedanz: 1500 Ohm VIA konfigurierbarer Strom über Schalter: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 10 Bit |
| Anzahl der Analogausgänge | 1 |
| Physikalische Schnittstelle | 2-Draht- RS 485 |
| Anschlusstyp | 1 offene Ausführung 1 RJ45 |
| Übertragungsgeschwindigkeit | 9.600 bps oder 19.200 bps |
| Übertragungsrahmen | RTU |
| Anzahl der Adressen | 1…247 |
| Datenformat | 8 Bit, 1 Stoppbit, ungerade, gerade oder nicht konfigurierbare Parität |
| Polarisierungsart | Keine Impedanz |
| Profil der Asynchronmotorsteuerung | U/f-Kennlinie, automatsche IR-Kompensation (U/f + auto. Uo) U/f-Kennlinie, 2 Punkte U/f-Kennlinie, 5 Punkte U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie Vektororientierte Flussregelung ohne Geber, Standard |
| Drehmomentgenauigkeit | +/- 15 % |
| Vorübergehendes Überdrehmoment | 120 % des Motor Bemessungsmoment ± 10 % für 60 s |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01-3200 s Lastabhängige Anpassung |
| Motorschlupfkompensation | Einstellbar Nicht verfügbar bei den U/f-Kennlinien Automatisch, unabhängig von der Last |
| Taktfrequenz | 6 - 16 kHz einstellbar 12 - 16 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 12 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Netzwerkfrequenz | 47,5 - 63 Hz |
| Potenziallinie Isc | 5 kA |
| Schutzart | Überhitzungsschutz: Antrieb Thermische Leistungsstufe: Antrieb Kurzschlussschutz zwischen Motorphasen: Antrieb Netzphasenunterbrechung: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überspannungen auf dem DC-Bus: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb Leitungsversorgung Überspannung + Unterspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Schutz gegen Netzphasenverlust: Antrieb Thermischer Schutz: Motor Motorphasenausfall: Motor Mit PTC-Messfühlern: Motor |
| Breite | 215 mm |
| Höhe | 297 mm |
| Tiefe | 192 mm |
| Produktgewicht | 7 kg | Montage |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Schutzart (IP) | IP54 entspricht EN/IEC 61800-5-1 IP54 entspricht EN/IEC 60529 |
| Vibrationsfestigkeit | 1,5 mm (f= 3…13 Hz) entspricht EN/IEC 60068-2-6 1 Gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-8 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Umgebungseigenschaften | Klasse 3C1 entspricht IEC 60721-3-3 Klasse 3S2 entspricht IEC 60721-3-3 |
| Geräuschpegel | 48 dB entspricht 86/188/EEC |
| Aufstellungshöhe | 1000 - 3000 m begrenzt auf 2000 m für phasengeerdetes Leitungsnetz mit Stromreduzierung 1 % pro 100 m <lt/>= 1.000 m ohne Leistungsreduzierung |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsreduzierung) 40…50 °C (mit Leistungsminderungsfaktor) |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | C-Tick NOM 117 CSA UL |
| Beschriftung | CE |
| Normen | IEC 61800-3 IEC 61800-3 Umgebungen 1 Kategorie C3 EN 61800-3 Umgebungen 1 Klasse C3 EN 61800-3 IEC 61800-3 Umgebungen 2 Kategorie C1 EN 61800-3 Umgebungen 2 Klasse C3 IEC 61800-3 Umgebungen 1 Kategorie C1 IEC 61800-3 Umgebungen 1 Kategorie C2 EN 61800-3 Umgebungen 2 Klasse C3 IEC 61800-3 Umgebungen 2 Kategorie C3 EN 61800-3 Umgebungen 1 Klasse C2 IEC 61800-5-1 EN 61800-3 Kategorie C2 IEC 61800-3 Umgebungen 2 Kategorie C2 EN 61800-3 Kategorie C3 EN 55011 Klasse A Gruppe 1 EN 61800-3 Umgebungen 2 Klasse C1 IEC 61800-3 Kategorie C3 IEC 61800-3 Kategorie C2 EN 61800-3 Umgebungen 1 Klasse C1 EN 61800-5-1 |
| Bauweise | Mit Kühlkörper |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Regelkreis | Einstellbarer PI-Regler |
| Umgebungstemperatur bei Lagerung | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
