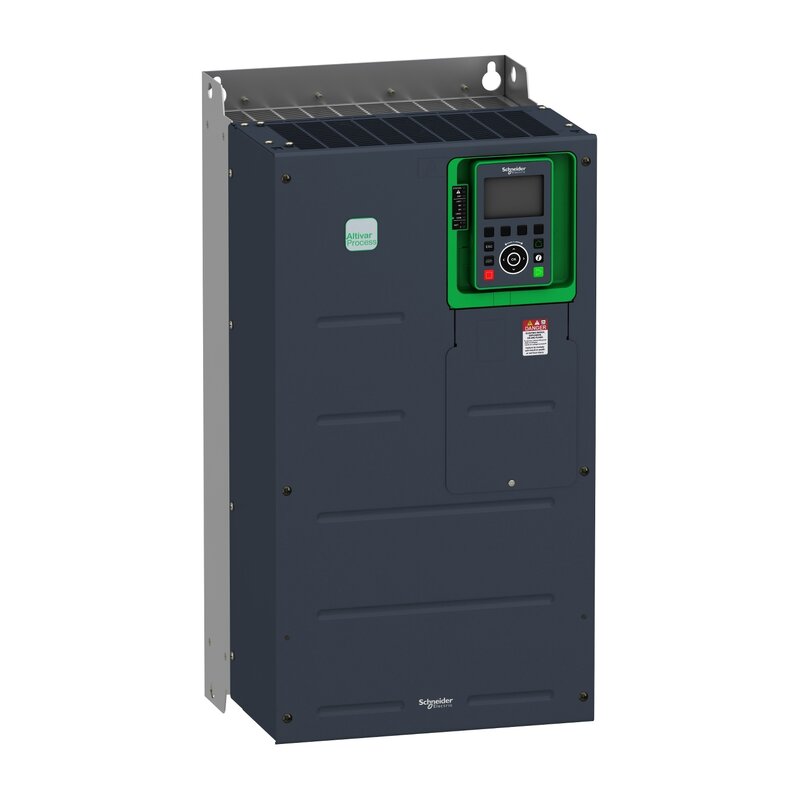

Frequenzumrichter, ATV630, 37 kW/50 HP, 500 V/690 V, IP00, Marine-Zertifizierung

ATV630D37Y6428

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Circularity Profile Download
Environmental Disclosure Download
Catalog Download
Certificate Download
Safety Data Sheet (SDS or MSDS) Download

Spezifikationen

Hauptmerkmale
Baureihe Altivar Prozess ATV600
Produkt- oder Komponententyp Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung Prozesse und Hilfsmittel
Kurzbezeichnung des Geräts ATV630
Variante Standardversion
Produktbestimmung Asynchronmotoren
Synchronmotoren
EMV-Filter Integriert mit 25 m entspricht IEC 61800-3 Kategorie C3
Schutzart (IP) IP00 entspricht IEC 61800-5-1
IP00 entspricht IEC 60529
IP20 entspricht IEC 61800-5-1 (mit Set VW3A9706)
IP20 entspricht IEC 60529 (mit Set VW3A9706)
[UH,nom] Bemessungs-Betriebsspannung 500 - 690 V
Kühlungstyp Erzwungene Konvektion
Versorgungsfrequenz 50 - 60 Hz -5 - 5 %
[UH,nom] Bemessungs-Betriebsspannung 500 - 690 V -15 - +10 %
Motorleistung (kW) 30 kW bei 500 V (Normalbetrieb)
22 kW bei 500 V (Schwerlastbetrieb)
37 kW bei 690 V (Normalbetrieb)
30 kW bei 690 V (Schwerlastbetrieb)
Motorleistung (HP) 40 hp bei 500 V Normalbetrieb
30 hp bei 500 V Schwerlastbetrieb
50 hp bei 690 V Normalbetrieb
40 hp bei 690 V Schwerlastbetrieb
Netzstrom 47,2 A bei 500 V (Normalbetrieb)
46,2 A bei 690 V (Normalbetrieb)
37,7 A bei 500 V (Schwerlastbetrieb)
38,5 A bei 690 V (Schwerlastbetrieb)
Kontinuierlicher Ausgangsstrom 34 A bei 2,5 kHz für Schwerlastbetrieb
45 A bei 2,5 kHz für Normalbetrieb
Ausgangsfrequenz des Drehzahlreglers 0,1…500 Hz
Sicherheitsfunktion STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment SIL 3
Kommunikationsprotokoll Modbus TCP
Modbus, seriell
Ethernet
Optionskarte Steckplatz A: Kommunikationsmodul, Profibus DP V1
Steckplatz A: Kommunikationsmodul, Profinet
Steckplatz A: Kommunikationsmodul, DeviceNet
Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP
Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45
Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9
Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen
Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A
Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais
Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
Kommunikationsmodul, BACnet MS/TP
Kommunikationsmodul, Ethernet Powerlink
Relative symmetrische Netzspannungstoleranz 10 %
Relative symmetrische Netzfrequenztoleranz 5 %
Nennausgangsstrom 45,0 A
Montagemodus Aufputzmontage
Schutzart (IP) IP21
Zusatzmerkmale
Potenziallinie Isc 70 kA
Scheinleistung 55,2 kVA bei 690 V (Normalbetrieb)
46 kVA bei 690 V (Schwerlastbetrieb)
Profil der Asynchronmotorsteuerung Konstanter Standard-Drehmoment
Optimierter Drehmomentmodus
Variabler Standard-Drehmoment
Steuerungsprofil für Synchronmotoren Permanentmagnet-Motor
Synchron-Reluktanzmotor
Nennschaltfrequenz 2,5 kHz
Taktfrequenz 1 - 4,9 kHz einstellbar
2,5 - 4,9 kHz mit Leistungsminderungsfaktor
Diskrete Eingangslogik 16 voreingestellte Drehzahlen
Netzwerkfrequenz 50 - 60 Hz
Max. Ausgangsspannung 690,0 V
4-Quadranten-Betrieb möglich Falsch
Bremsshopper integriert Falsch
mit Sicherheitsfunktion Safe torque off (STO) Richtig
mit Sicherheitsfunktion Safe Stop 2 (SS2) Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1) Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT) Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS) Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP) Falsch
mit Sicherheitsfunktion Safely Limited Speed (SLS) Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM) Falsch
mit Sicherheitsfunktion Safe Direction (SDI) Falsch
Grundlaststrom bei hoher Überlast 34,0 A
Grundlaststrom bei niedriger Überlast 45,0 A
mit Sicherheitsfunktion Safe programmable logic Falsch
mit Sicherheitsfunktion Safe Position (SP) Falsch
Anzahl der Netzphasen 3 Phasen
Diskreter Ausgangstyp Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA
Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA
Relaisausgänge R2A, R2C 250 V AC 5000 mA
Relaisausgänge R2A, R2C 30 V DC 5000 mA
Relaisausgänge R3A, R3C 250 V AC 5000 mA
Relaisausgänge R3A, R3C 30 V DC 5000 mA
Ausgangsspannung <lt/>= Versorgungsspannung
Zulässige temporäre Stromverstärkung 1,1 x In während 60 s (Normalbetrieb)
1,5 x In während 60 s (Schwerlastbetrieb)
Motorschlupfkompensation Einstellbar
Deaktivierbar
Nicht in der Permanentmagnet-Motorregelung verfügbar
Automatisch, unabhängig von der Last
Beschleunigungs- und Verzögerungsrampen S, U oder benutzerdefiniert
Linear getrennt einstellbar von 0,01 - 9999 s
Physikalische Schnittstelle Ethernet
2-Draht- RS 485
Bremsen bis Stillstand Durch Gleichstromeinspeisung
Schutzart Thermischer Schutz: Motor
Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor
Motorphasenausfall: Motor
Thermischer Schutz: Antrieb
Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb
Übertemperatur: Antrieb
Überstrom zwischen Ausgangsphasen und Erde: Antrieb
Überlast der Ausgangsspannung: Antrieb
Kurzschlussschutz: Antrieb
Motorphasenausfall: Antrieb
Überspannungen auf dem DC-Bus: Antrieb
Überspannungsschutz Versorgungsspannung: Antrieb
Unterspannungserkennung Netzspannung: Antrieb
Phasenausfallserkennung der Versorgungsspannung: Antrieb
Überdrehzahl: Antrieb
Unterbrechungserkennung im Steuerstromkreis: Antrieb
Übertragungsgeschwindigkeit 10, 100 Mbits
4.800, 9.600, 19.200 BpS, 38,4 Kbit/s
Frequenzauflösung Anzeigeeinheit: 0,1 Hz
Analogeingang: 0,012/50 Hz
Übertragungsrahmen RTU
Elektrische Verbindung Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16
Motor: Schraubklemme 16 - 50 mm²/AWG 6 - AWG 1
Leitungsseite: Schraubklemme 16 - 50 mm²/AWG 6 - AWG 1
Anschlusstyp RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP
RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell
Datenformat 8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Polarisierungsart Keine Impedanz
Austauschmodus Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP
Anzahl der Adressen 1…247 für Modbus, seriell
Zugriffsmethode Slave Modbus TCP
Versorgung Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Lokale Signalisierung 3 LEDs für lokale Diagnose
3 LEDs (zweifarbig) für Status der integrierten Kommunikation
4 LEDs (zweifarbig) für Status Kommunikationsmodul
1 LED (rot) für Vorhandensein von Spannung
Breite 331 mm
Höhe 630 mm
Tiefe 297 mm
Produktgewicht 53 kg
Anzahl der Analogeingänge 3
Analoger Eingangstyp AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits
AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits
AI2 Spannung-Analogeingang: -10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits
Anzahl diskrete Eingänge 8
Diskreter Eingangstyp DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (&lt;lt/&gt;= 30 V)
Kompatibilität der Eingänge DI1...DI6: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2
DI5, DI6: Diskreter Eingang Level 1 SPS entspricht IEC 65A-68
STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2
Diskrete Eingangslogik Positive Logik (Quelle) (DI1...DI8), &lt;lt/&gt; 5 V (Stellung 0), &lt;gt/&gt; 11 V (Stellung 1)
Negative Logik (Senke) (DI1...DI8), &lt;gt/&gt; 16 V (Stellung 0), &lt;lt/&gt; 10 V (Stellung 1)
Anzahl der Analogausgänge 2
Analoger Ausgangstyp Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
Software-konfigurierbarer Strom DQ-, DQ+: 30 V DC
Software-konfigurierbarer Strom DQ-, DQ+: 100 mA
Abtastdauer 2 ms +/- 0,5&nbsp;ms (DI1...DI4) - Diskreter Eingang
5 ms +/- 1 ms (DI5, DI6) - Diskreter Eingang
5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang
10 ms +/- 1 ms (AO1) - Analogausgang
Genauigkeit +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
+/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang
Linearitätsfehler AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
AO1, AO2: +/- 0,2 % für Analogausgang
Relaisausgangsnummer 3
Relais-Ausgangstyp Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen
Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen
Aktualisierungszeit Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5&nbsp;ms)
Min. Schaltstrom Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
Max. Schaltstrom Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC
Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC
Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
Isolierung Zwischen Leistungs- und Steuerungsklemmen
Max. Ausgangsfrequenz 500 kHz
Max. Eingangsstrom 47,2 A
Menge pro Satz 1
Gehäusemontage Wandmontage
Verlustleistung in W Natürliche Konvektion: 178 W bei 500 V, Schaltfrequenz 2,5 kHz
Erzwungene Konvektion: 557 W bei 500 V, Schaltfrequenz 2,5 kHz
Max. Spitzenstrom 51 A während 60 s (Schwerlastbetrieb)
49,5 A während 60 s (Normalbetrieb)
Montage
Umgebungslufttemperatur beim Transport -40…70 °C
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) 150 m/s² bei 11 ms
Zulässige relative Luftfeuchtigkeit (während des Betriebs) Klasse 3K5 gemäß EN 60721-3
Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) 10 m/s² bei 13 - 200 Hz
Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) 1,5 mm bei 2 - 13 Hz
Umweltklasse (während des Betriebs) Klasse 3C3 gemäß IEC 60721-3-3
Klasse 3S3 gemäß IEC 60721-3-3
Isolationswiderstand > 1 MOhm 500 V DC für 1 Minute gegen Masse
Geräuschpegel 52 dB entspricht 86/188/EEC
Kühlluftvolumen 406 m3/h
Betriebsposition Senkrecht +/- 10 Grad
Max. THDI <48 % mit externer Netzdrossel entspricht IEC 61000-3-12
Elektromagnetische Verträglichkeit Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
Verschmutzungsgrad 2 entspricht IEC 61800-5-1
Vibrationsfestigkeit 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit 15 Gn für 11 ms entspricht IEC 60068-2-27
Relative Luftfeuchtigkeit 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
Umgebungstemperatur bei Betrieb -15…50 °C (ohne Leistungsreduzierung)
50…60 °C (mit Leistungsminderungsfaktor)
Umgebungstemperatur bei Lagerung -40…70 °C
Betriebshöhe &lt;lt/&gt;= 1.000 m ohne Leistungsreduzierung
1000 - 4800 m mit Stromreduzierung 1 % pro 100 m
Produktzertifizierungen CSA
TÜV
UL
Beschriftung CE
Normen UL 508C
IEC 61800-3
EN/IEC 61800-3 Umgebung 2 Kategorie C3
IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Überspannungskategorie III
Regelkreis Einstellbarer PID-Regler
Geräuschpegel 56 dB
Verschmutzungsgrad 2
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 58,0 cm
VPE 1 Breite 42,0 cm
VPE 1 Länge 108,0 cm
Verpackungsgewicht (Lbs) 52,0 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Quecksilberfrei Ja
SCIP-Nummer 94885478-b375-4334-93be-492cfc5a4813
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme Ja
Eingesparte und vermiedene Produktbeiträge Ja
CO2-Bilanz (kg CO2 eq.) 10708
Total lifecycle Carbon footprint 10 708 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 397.1879473962931
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] 397 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 10.32793868947881
CO₂-Fußabdruck der Distributionsphase [A4] 10 kg CO2 eq.
Carbon footprint of the installation phase [A5] 14.655701481987794
CO₂-Fußabdruck der Installationsphase [A5] 15 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 10189.650339084368
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] 10 190 kg CO2 eq.
Sustainable packaging Nein
Carbon footprint of the end-of-life phase [C1 to C4] 96.14185095767549
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] 96 kg CO2 eq.
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in % 88
EU-RoHS-Richtlinie https://download.se.com/files?p_Doc_Ref=ATV630D37Y6428_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Austauschbare Batterie Ja
REACh-Verordnung https://download.se.com/files?p_Doc_Ref=ATV630D37Y6428_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

Dokumente

Aktueller Filter
17 Dokumente
ATV630D37Y6428 REACh-Erklärung
26/03/25 · Declaration of Conformity (Sustainability)
0,2 MB Download
ATV630D37Y6428 EU-RoHS-Erklärung
26/03/25 · Declaration of Conformity (Sustainability)
0,2 MB Download
Altivar Process 600-900 - 75kW - 600V - IP20 - Profil Environnemental Produit 15/03/25 · Environmental Disclosure 0,4 MB Download
ATV630-650_LLOYDS_CERTIFICATE 15/03/25 · Certificate 0,6 MB Download
ATV6xx_ATV9xx_Below_50kW_Bureau_Veritas_Certificate 15/03/25 · Certificate 0,6 MB Download
ATV630 ATV650 ABS Certificate 15/03/25 · Certificate 3,6 MB Download
ATV600 900 CCS Certificate 15/03/25 · Certificate 0,4 MB Download
Altivar Process ATV600
15/03/25 · Catalog
7,5 MB Download
ATV630-650_DNV_CERTIFICATE 15/03/25 · Certificate 0,2 MB Download
Altivar Process 600-900 - 75kW - 600V - IP20 - Product Environmental Profile 15/03/25 · Environmental Disclosure 0,4 MB Download
Altivar Process 600-900 - 75kW - 600V - IP20 - Product End-of-Life Instructions 15/03/25 · Circularity Profile 0,6 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Safety Data Sheet (SDS or MSDS) 0,0 MB Download
01/01/70 Safety Data Sheet (SDS or MSDS) 0,0 MB Download
01/01/70 Safety Data Sheet (SDS or MSDS) 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
