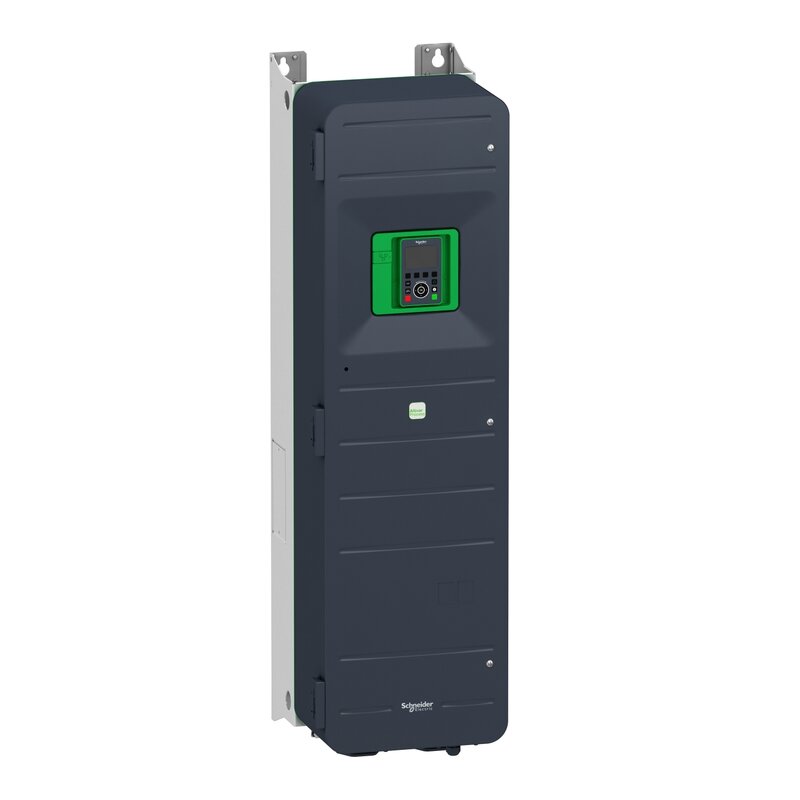

Frequenzumrichter ATV650, 90 kW/125 HP, 380.480V, IP55, Marine-Zertifizierung
ATV650D90N4428
Materialpreisgruppe
: C4
11.368,00 €
EAN Code: 3606481807687
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Prozess ATV600 |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Kurzbezeichnung des Geräts | ATV650 |
| Variante | Standardversion |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| EMV-Filter | Integriert mit 150 m entspricht IEC 61800-3 Kategorie C3 |
| Schutzart (IP) | IP55 entspricht IEC 60529 IP55 entspricht IEC 61800-5-1 |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V |
| Kühlungstyp | Erzwungene Konvektion |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| Motorleistung (kW) | 55 kW (Schwerlastbetrieb) 90 kW (Normalbetrieb) |
| Motorleistung (HP) | 75 hp Schwerlastbetrieb 125 hp Normalbetrieb |
| Netzstrom | 112,7 A bei 480 V (Normalbetrieb) 98,9 A bei 380 V (Schwerlastbetrieb) 86,9 A bei 480 V (Schwerlastbetrieb) 156,2 A bei 380 V (Normalbetrieb) |
| Kontinuierlicher Ausgangsstrom | 106 A bei 2,5 kHz für Schwerlastbetrieb 173 A bei 2,5 kHz für Normalbetrieb |
| Ausgangsfrequenz des Drehzahlreglers | 0,1…500 Hz |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment SIL 3 |
| Kommunikationsprotokoll | Modbus TCP Modbus, seriell Ethernet |
| Optionskarte | Steckplatz A: Kommunikationsmodul, Profinet Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link Kommunikationsmodul, BACnet MS/TP Kommunikationsmodul, Ethernet Powerlink Steckplatz A: Kommunikationsmodul, Profibus DP V1 |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 173,0 A |
| Montagemodus | Aufputzmontage |
| Schutzart (IP) | IP55 | Zusatzmerkmale |
| Potenziallinie Isc | 50 kA |
| Scheinleistung | 72,2 kVA bei 480 V (Schwerlastbetrieb) 112,9 kVA bei 480 V (Normalbetrieb) |
| Profil der Asynchronmotorsteuerung | Konstanter Standard-Drehmoment Optimierter Drehmomentmodus Variabler Standard-Drehmoment |
| Steuerungsprofil für Synchronmotoren | Synchron-Reluktanzmotor Permanentmagnet-Motor |
| Nennschaltfrequenz | 2,5 kHz |
| Taktfrequenz | 2 - 8 kHz einstellbar 2,5 - 8 kHz mit Leistungsminderungsfaktor |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Netzwerkfrequenz | 50 - 60 Hz |
| Max. Ausgangsspannung | 480,0 V |
| 4-Quadranten-Betrieb möglich | Falsch |
| Bremsshopper integriert | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Falsch |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Grundlaststrom bei hoher Überlast | 145,0 A |
| Grundlaststrom bei niedriger Überlast | 173,0 A |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| Anzahl der Netzphasen | 3 Phasen |
| Diskreter Ausgangstyp | Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA Relaisausgänge R2A, R2C 250 V AC 5000 mA Relaisausgänge R2A, R2C 30 V DC 5000 mA Relaisausgänge R3A, R3C 250 V AC 5000 mA Relaisausgänge R3A, R3C 30 V DC 5000 mA |
| Ausgangsspannung | <lt/>= Versorgungsspannung |
| Zulässige temporäre Stromverstärkung | 1,5 x In während 60 s (Schwerlastbetrieb) 1,1 x In während 60 s (Normalbetrieb) |
| Motorschlupfkompensation | Einstellbar Deaktivierbar Nicht in der Permanentmagnet-Motorregelung verfügbar Automatisch, unabhängig von der Last |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Schutzart | Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb Thermischer Schutz: Motor |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.800, 9.600, 19.200 BpS, 38,4 Kbit/s |
| Frequenzauflösung | Analogeingang: 0,012/50 Hz Anzeigeeinheit: 0,1 Hz |
| Übertragungsrahmen | RTU |
| Elektrische Verbindung | Motor: Schraubklemme 95 - 120 mm²/AWG 3 - 250 kcmil Leitungsseite: Schraubklemme 95 mm²/AWG 2/0 - 250 kcmil Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16 |
| Anschlusstyp | RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Zugriffsmethode | Slave Modbus TCP |
| Versorgung | Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | 3 LEDs (zweifarbig) für Status der integrierten Kommunikation 4 LEDs (zweifarbig) für Status Kommunikationsmodul 1 LED (rot) für Vorhandensein von Spannung 3 LEDs für lokale Diagnose |
| Breite | 345 mm |
| Höhe | 1250 mm |
| Tiefe | 375 mm |
| Produktgewicht | 87 kg |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits AI2 Spannung-Analogeingang: -10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 Bits |
| Anzahl diskrete Eingänge | 8 |
| Diskreter Eingangstyp | DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<lt/>= 30 V) |
| Kompatibilität der Eingänge | DI5, DI6: Diskreter Eingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 DI1...DI6: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), <lt/> 5 V (Stellung 0), <gt/> 11 V (Stellung 1) Negative Logik (Senke) (DI1...DI8), <gt/> 16 V (Stellung 0), <lt/> 10 V (Stellung 1) |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit Software-konfigurierbarer Strom DQ-, DQ+: 30 V DC Software-konfigurierbarer Strom DQ-, DQ+: 100 mA |
| Abtastdauer | 5 ms +/- 1 ms (DI5, DI6) - Diskreter Eingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang 10 ms +/- 1 ms (AO1) - Analogausgang 2 ms +/- 0,5 ms (DI1...DI4) - Diskreter Eingang |
| Genauigkeit | +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang |
| Linearitätsfehler | AO1, AO2: +/- 0,2 % für Analogausgang AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Max. Schaltstrom | Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Max. Ausgangsfrequenz | 500 kHz |
| Max. Eingangsstrom | 156,2 A |
| Anwendungsauswahl Frequenzumrichter | Gebäude – HLK Zentrifugalverdichter |
| Motorleistungsbereich AC-3 | 55…100 kW bei 380…440 V 3 Phasen |
| Menge pro Satz | 1 |
| Gehäusemontage | Wandmontage |
| Max. Spitzenstrom | 159 A während 60 s (Schwerlastbetrieb) 190,3 A während 60 s (Normalbetrieb) |
Montage |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Isolationswiderstand | > 1 MOhm 500 V DC für 1 Minute gegen Masse |
| Geräuschpegel | 69,9 dB entspricht 86/188/EEC |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Max. THDI | <48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12 |
| Elektromagnetische Verträglichkeit | Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Vibrationsfestigkeit | 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | 40…50 °C (mit Leistungsminderungsfaktor) -15…40 °C (ohne Leistungsreduzierung) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 1000 - 4800 m mit Stromreduzierung 1 % pro 100 m <lt/>= 1.000 m ohne Leistungsreduzierung |
| Produktzertifizierungen | ABS UL Bureau Veritas DNV-GL TÜV CSA ATEX INERIS |
| Beschriftung | CE |
| Normen | IEC 61800-3 IEC 61800-3 Umgebung 1 Kategorie C2 EN/IEC 61800-3 Umgebung 2 Kategorie C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 UL 508C |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 69,9 dB |
| Verschmutzungsgrad | 3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 63,0 cm |
| VPE 1 Breite | 43,0 cm |
| VPE 1 Länge | 140,0 cm |
| Verpackungsgewicht (Lbs) | 90,0 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | F47c1826-1975-4a28-8a90-82ca90eb3b60 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Ja |
| CO2-Bilanz (kg CO2 eq.) | 63370 |
| Total lifecycle Carbon footprint | 63 370 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 850.612635514 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 851 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 14.0372336449 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 14 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 13.571528972 |
| CO₂-Fußabdruck der Installationsphase [A5] | 14 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 62474.7333564908 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 62 475 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 17.5208672897 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 18 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=ATV650D90N4428_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Austauschbare Batterie | Ja |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=ATV650D90N4428_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
