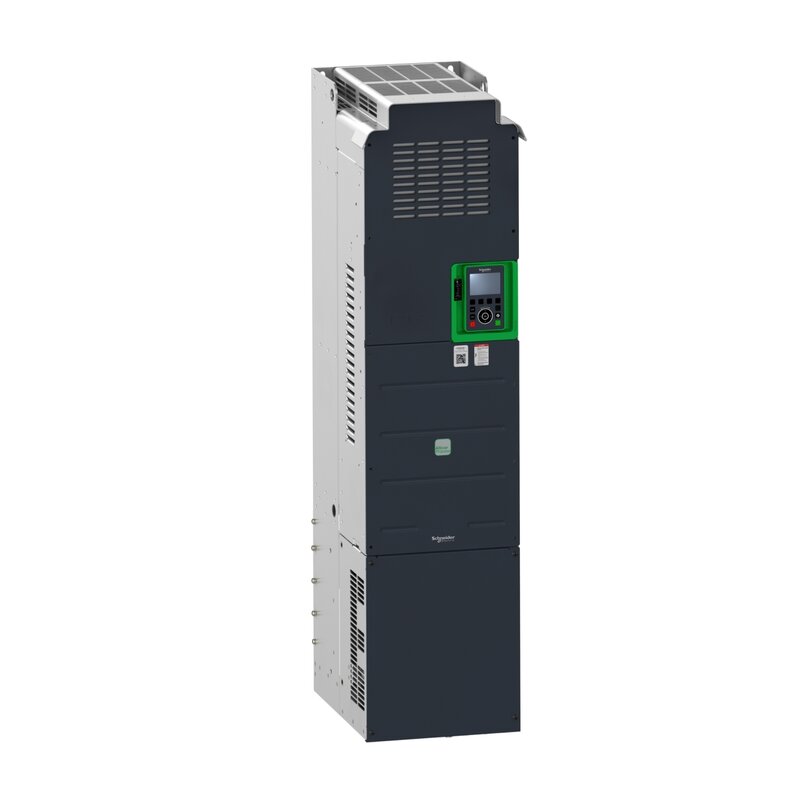

Frequenzumrichter, ATV930, 132kW, 380.480V, mit Bremsmodul, IP20
ATV930C13N4
Materialpreisgruppe
: C6
14.086,00 €
EAN Code: 3606481490391
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
CAE
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
|
Technical illustration
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
User guide
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
: Kompatible Produkte
(1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Prozess ATV900 |
| Geräteanwendung | Industrieanwendung |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktbestimmung | Synchronmotoren Asynchronmotoren |
| Produktspezifische Anwendung | Verfahren für die Industrie |
| Variante | Standardversion Mit Brems-Chopper |
| Anzahl der Netzphasen | 3 Phasen 1-phasige Versorgung |
| Montagemodus | Aufputzmontage |
| Kommunikationsprotokoll | Ethernet IP/Modbus TCP Modbus |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Nennausgangsstrom | 250,0 A |
| Motorleistung (kW) | 132,0 kW für Normalbetrieb 110,0 kW für Schwerlastbetrieb |
| Kontinuierlicher Ausgangsstrom | 250 A bei 4 kHz für Normalbetrieb 211 A bei 4 kHz für Schwerlastbetrieb |
| EMV-Filter | Integriert Mit EMC-Platte als Option |
| Schutzart (IP) | IP21 |
| Schutzgrad | UL Typ 1 |
| option module | Steckplatz A: Kommunikationsmodul für Profibus DP V1 Steckplatz A: Kommunikationsmodul für Profinet Steckplatz A: Kommunikationsmodul für DeviceNet Steckplatz A: Kommunikationsmodul für EtherCAT Steckplatz A: Kommunikationsmodul für CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul für CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul für CANopen Schraubklemmen Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für Ausgangsrelais Steckplatz B: 5/12 V Digital-Encoder-Schnittstellenmodul Steckplatz B: Analog-Encoder-Schnittstellenmodul Steckplatz B: Schnittstellenmodul für Encoder mit Istwertrückführung |
| Relative symmetrische Netzfrequenztoleranz | 5 % | Zusatzmerkmale |
| Profil der Asynchronmotorsteuerung | Konstanter Standard-Drehmoment Variabler Standard-Drehmoment Optimierter Drehmomentmodus |
| Steuerungsprofil für Synchronmotoren | Permanentmagnet-Motor Synchron-Reluktanzmotor |
| Max. Ausgangsfrequenz | 599 Hz |
| Taktfrequenz | 1 - 8 kHz einstellbar 2,5 - 8 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 2,5 kHz |
| Netzstrom | 237,0 A bei 380 V (Normalbetrieb) 201,0 A bei 380 V (Schwerlastbetrieb) 213,0 A bei 480 V (Normalbetrieb) 165,0 A bei 480 V (Schwerlastbetrieb) |
| Scheinleistung | 161,4 kVA bei 380 - 480 V (Normalbetrieb) 121,8 kVA bei 380 - 480 V (Schwerlastbetrieb) |
| Max. Spitzenstrom | 300 A während 60 s (Normalbetrieb) 317 A während 60 s (Schwerlastbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Potenziallinie Isc | 50 kA |
| Anzahl diskrete Eingänge | 10 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Anschlusstyp | 2 RJ45 1 RJ45 |
| Zugriffsmethode | Slave Modbus TCP |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.8 kbps 9.600 bit/s 19200 bit/s |
| Übertragungsrahmen | RTU |
| Anzahl der Adressen | 1…247 |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| 4-Quadranten-Betrieb möglich | Richtig |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s S, U oder benutzerdefiniert |
| Motorschlupfkompensation | Einstellbar Automatisch, unabhängig von der Last Deaktivierbar Nicht in der Permanentmagnet-Motorregelung verfügbar |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Richtig |
| Max. Eingangsstrom | 237,0 A |
| Max. Ausgangsspannung | 480,0 V |
| Grundlaststrom bei hoher Überlast | 211,0 A |
| Grundlaststrom bei niedriger Überlast | 250,0 A |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Richtig |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Thermischer Schutz: Motor Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Menge pro Satz | 1 |
| Breite | 320 mm |
| Höhe | 1205 mm |
| Tiefe | 393 mm |
| Produktgewicht | 104 kg |
| Elektrische Verbindung | Leitungsseite: Schraubklemme 2 x 70 - 3 x 120 mm²/2 x AWG 2/0 - 2 x 300 kcmil DC-Bus: Schraubklemme 0,5 - 1,5 mm²/AWG 20 - AWG 16 Steuerung: Schraubklemme 0,5 - 1,5 mm²/AWG 20 - AWG 16 |
| Übertragungsgeschwindigkeit | 10/100 Mbit/s für Ethernet IP/Modbus TCP 4,8; 9,6; 19,2; 38,4 kBit/s für Modbus, seriell |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität für Modbus, seriell |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Lokale Signalisierung | Lokale Diagnose: 3 LEDs (ein-/zweifarbig) 5 LEDs (zweifarbig) 2 LEDs (zweifarbig) 1 LED (rot) |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen | Montage |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | UL CSA TÜV |
| Beschriftung | CE |
| Normen | UL 508C IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Max. THDI | <48 % Volllast entspricht IEC 61000-3-12 |
| Bauweise | Gekapselt |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Isolationswiderstand | > 1 MOhm 500 V DC für 1 Minute gegen Masse |
| Geräuschpegel | 69,9 dB entspricht 86/188/EEC |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 6 gn für 11 ms entspricht IEC 60068-2-27 |
| Umgebungseigenschaften | Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3 Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -15…50 °C (ohne Leistungsreduzierung) 50…60 °C (mit Leistungsminderungsfaktor) |
| Geräuschpegel | 69,9 dB |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 70,000 cm |
| VPE 1 Breite | 48,000 cm |
| VPE 1 Länge | 145,000 cm |
| Verpackungsgewicht (Lbs) | 128,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 2a36d170-61d5-4546-b212-5be0d10219ac |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Ja |
| CO2-Bilanz (kg CO2 eq.) | 90833 |
| Total lifecycle Carbon footprint | 90 833 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 887.9897142857 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 888 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 15.8695102041 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 16 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 7.3310008163 |
| CO₂-Fußabdruck der Installationsphase [A5] | 7 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 89904.1233533671 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 89 904 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 17.5101795918 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 18 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=ATV930C13N4_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Austauschbare Batterie | Ja |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=ATV930C13N4_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
