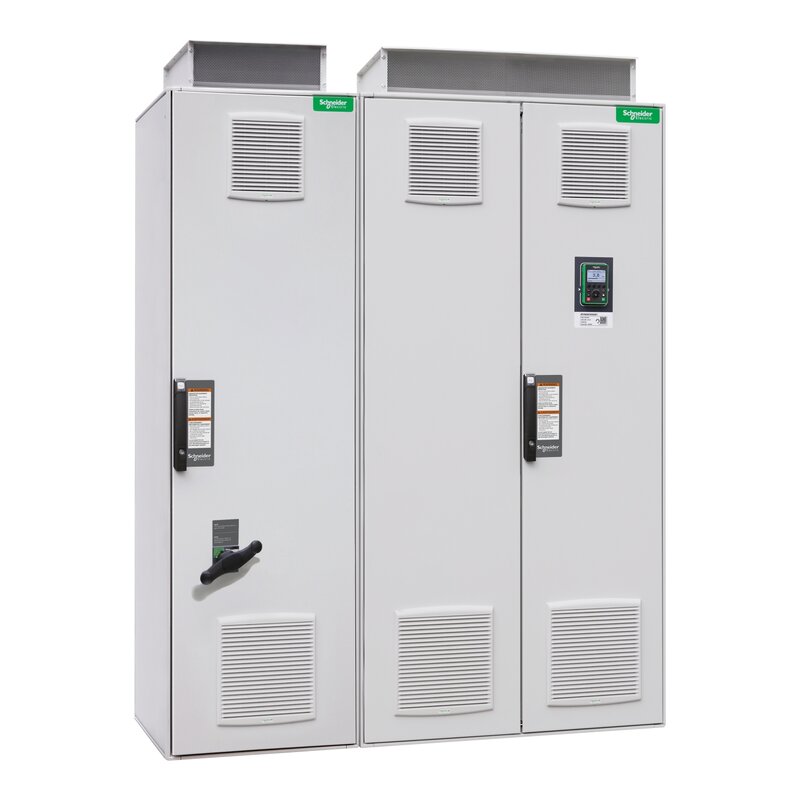

Regenerative Drive System ATV980 -400/315 kW - 480V mit CE - IP23

ATV980C35T4X1


Spezifikationen

Hauptmerkmale
Geräteanwendung Industrieanwendung
Kurzbezeichnung des Geräts ATV980
Geliefertes Zubehör Gehäuse Spacial SF
Graphische Bedieneinheit in der Gehäusetür
Frequenzumrichter
Hauptschalter
Netzdrossel
Klemmenleiste Hauptversorgung
Klemmenleiste Motor
Du/dt-Filterdrossel
Farbe des Gehäuses Hellgrau (RAL 7035)
Geräuschpegel 75 dB entspricht 86/188/EWG - Richtlinie über physikalische Einwirkungen (Lärm)
Baureihe Altivar Prozess ATV900
Produkt- oder Komponententyp Antrieb mit variabler Geschwindigkeit
Kommunikationsprotokoll EtherNet/IP
Modbus TCP
Modbus, seriell
[UH,nom] Bemessungs-Betriebsspannung 480 V ± 10 %
Motorleistung (kW) 400 kW für Normalbetrieb
315 kW für Schwerlastbetrieb
Produktbestimmung Asynchronmotoren
Synchronmotoren
Kühlungstyp Erzwungene Konvektion
Versorgungsfrequenz 50 - 60 Hz +/-5 %
Anzahl der Netzphasen 3 Phasen
Ausgangsspannung <lt/>= Versorgungsspannung
Zulässige temporäre Stromverstärkung 1,2 x In während 60 s (Normalbetrieb)
1,5 x In während 60 s (Schwerlastbetrieb)
Ausgangsfrequenz des Drehzahlreglers 0,1…599 Hz
Kontinuierlicher Ausgangsstrom 660 A bei 2,5 kHz für Normalbetrieb
520 A bei 2,5 kHz für Schwerlastbetrieb
Verlustleistung in W 13970 W, gesamt (Normalbetrieb)
10990 W, gesamt (Schwerlastbetrieb)
1570 W, Steuerungsteil (Normalbetrieb)
1240 W, Steuerungsteil (Schwerlastbetrieb)
Kühlluftvolumen 3480 m3/h für Leistung
420 m3/h für Steuerung
Potenziallinie Isc 50 kA für 100 ms
empfohlener Motorkabelquerschnitt 2 x (3 x 185 mm²) (Schwerlastbetrieb)
3 x (3 x 120 mm²) (Schwerlastbetrieb)
3 x (3 x 150 mm²) (Normalbetrieb)
4 x (3 x 95 mm²) (Normalbetrieb)
Höhe 2150 mm
Tiefe 664 mm
optionales Modul Steckplatz A: Kommunikationsmodul für EtherCAT
Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für digitale und analoge E/A
Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für Ausgangsrelais
Sicherheitsfunktion STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment, Ebene SIL 3 für <lt/>= 100 ms
Schutzart (IP) IP23 entspricht IEC 61800-5-1
EMV-Filter Integriert entspricht IEC 61800-3, Kategorie C4, ungeschirmtes Kabel mit 250 m
Zusatzmerkmale
Polarisierungsart Keine Impedanz für Modbus, seriell
Versorgung Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/- 0,5, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
Schutzart Motor: thermischer Schutz
Motor: Safe Torque Off (sicher abgeschaltetes Drehmoment)
Motor: Motorphasenausfall
Antrieb: thermischer Schutz
Antrieb: Safe Torque Off (sicher abgeschaltetes Drehmoment)
Antrieb: Übertemperatur
Antrieb: Überstrom (zwischen Ausgangsphasen und Erdung)
Antrieb: Überlast (Ausgang)
Antrieb: Kurzschlussschutz
Antrieb: Motorphasenausfall
Antrieb: Überspannung (DC-Bus)
Antrieb: Überspannungsschutz Versorgungsspannung
Antrieb: Unterspannungserkennung Netzspannung
Antrieb: Phasenausfallserkennung der Versorgungsspannung
Antrieb: Überdrehzahl
Antrieb: Unterbrechungserkennung im Steuerstromkreis
Antrieb: Kurzschlussschutz mit Halbleitersicherung (Hauptversorgung)
Antrieb: Gebläseüberwachung
Frequenzauflösung Anzeigeeinheit: 0,1 Hz
Analogeingang: 0,012/50 Hz
Anschlusstyp 2 RJ45 für Ethernet IP/Modbus TCP am Steuerblock
1 RJ45 für Modbus, seriell am Steuerblock
Physikalische Schnittstelle 2-Draht- RS 485 für Modbus, seriell
Übertragungsrahmen RTU für Modbus, seriell
Übertragungsgeschwindigkeit 10/100 Mbit/s für Ethernet IP/Modbus TCP
4,8; 9,6; 19,2; 38,4 kBit/s für Modbus, seriell
Austauschmodus Halbduplex, Vollduplex, Auto-Negotation Ethernet IP/Modbus TCP
Datenformat 8 Bits, einstellbar auf ungerade, gerade oder keine Parität für Modbus, seriell
Anzahl der Adressen 1…247 für Modbus, seriell
Kompatibilität der Eingänge DI1...DI8: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2
DI7, DI8: Impulseingang Level 1 SPS entspricht IEC 65A-68
STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2
Diskrete Eingangslogik Positive Logik (Quelle) (DI1...DI8), &lt;lt/&gt; 5 V (Stellung 0), &lt;gt/&gt; 11 V (Stellung 1)
Negative Logik (Senke) (DI1...DI8), &lt;gt/&gt; 16 V (Stellung 0), &lt;lt/&gt; 10 V (Stellung 1)
Positive Logik (Quelle) (DI7, DI8), &lt;lt/&gt; 0,6 V (Stellung 0), &lt;gt/&gt; 2,5 V (Stellung 1)
Positive Logik (Quelle) (STOA, STOB), &lt;lt/&gt; 5 V (Stellung 0), &lt;gt/&gt; 11 V (Stellung 1)
Abtastdauer 2 ms +/- 0,5&nbsp;ms (DI1...DI8) - Diskreter Eingang
5 ms +/- 1 ms (DI7, DI8) - Impulseingang
1 ms +/- 1 ms (AI1, AI2, AI3) - Analogeingang
5 ms +/- 1 ms (AQ1, AQ2) - Analogausgang
Genauigkeit +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
+/-1 % AQ1, AQ2 bei Temperaturschwankung von 60 °C Analogausgang
Linearitätsfehler AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
AQ1, AQ2: +/- 0,2 % für Analogausgang
Aktualisierungszeit Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5&nbsp;ms)
Isolierung Zwischen Leistungs- und Steuerungsklemmen
Anzahl digitale Eingänge 10
Diskreter Eingangstyp DI1...DI8 programmierbar, 24 V DC (30 V), Impedanz: 3,5 kOhm
DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC
STOA, STOB Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: > 2.2 kOhm
Diskrete Eingangslogik 16 voreingestellte Drehzahlen
Anzahl diskrete Ausgänge 2
Diskreter Ausgangstyp Logikausgang DQ+ 0…1 kHz &lt;lt/&gt;= 30 V DC 100,0 mA
Programmierbar als Impulsausgang DQ+ 0…30 kHz &lt;lt/&gt;= 30 V DC 20,0 mA
Logikausgang DQ- 0…1 kHz &lt;lt/&gt;= 30 V DC 100,0 mA
Analoger Eingangstyp AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 12 Bits
AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits
Anzahl der Analogausgänge 2
Analoger Ausgangstyp Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
Relaisausgangsnummer 3
Relais-Ausgangstyp Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen
Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen
Max. Schaltstrom Relaisausgang R1 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC
Relaisausgang R1 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC
Relaisausgang R1 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
Relaisausgang R1 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
Relaisausgang R2, R3 auf ohmsch Last, cos phi = 1: 5 A bei 250 V AC
Relaisausgang R2, R3 auf ohmsch Last, cos phi = 1: 5 A bei 30 V DC
Relaisausgang R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
Relaisausgang R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
Min. Schaltstrom Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
Zugriffsmethode Slave Modbus TCP
Profil der Asynchronmotorsteuerung Optimierter Drehmomentmodus
Variabler Standard-Drehmoment
Konstanter Standard-Drehmoment
Steuerungsprofil für Synchronmotoren Permanentmagnet-Motor
Beschleunigungs- und Verzögerungsrampen S, U oder benutzerdefiniert
Linear getrennt einstellbar von 0,01 - 9000 s
Motorschlupfkompensation Automatisch, unabhängig von der Last
Deaktivierbar
Einstellbar
Nicht in der Permanentmagnet-Motorregelung verfügbar
Taktfrequenz 2 - 8 kHz einstellbar mit Leistungsminderungsfaktor
Nennschaltfrequenz 2,5 kHz
Bremsen bis Stillstand Durch Gleichstromeinspeisung
Netzstrom 519 A bei 480 V (Normalbetrieb)
409 A bei 480 V (Schwerlastbetrieb)
Scheinleistung 432 kVA bei 480 V (Normalbetrieb)
340 kVA bei 480 V (Schwerlastbetrieb)
Max. Spitzenstrom 792 A während 60 s alle 10 Minuten (Normalbetrieb)
780 A während 60 s alle 10 Minuten (Schwerlastbetrieb)
Kurzschlussschutz Vorgeschaltet: 800 A gG Sicherung (Normalbetrieb)
Vorgeschaltet: 630 A gG Sicherung (Schwerlastbetrieb)
Intern: 315 A 3 aR Sicherung
Elektrische Verbindung Abnehmbare Schraubklemmen, Klemmkapazität: 0,5 - 1,5 mm² für Steuerung
M12 Schiene für Hauptversorgung
M12 Schiene für Motor
Kabeleinführung Unten
Breite 1600 mm
Produktgewicht 1150 kg
Lokale Signalisierung LCD-Bedieneinheit Vordertür Bedienfunktion, Status und Konfiguration
Montage
Isolationswiderstand > 1 MOhm 500 V DC für 1 Minute gegen Masse
Verschmutzungsgrad 2 entspricht IEC 61800-5-1
Vibrationsfestigkeit 1,5 mm Spitze zu Spitze (f= 3…20 Hz) entspricht IEC 60068-2-6
0,6 gn (f= 10…200 Hz) entspricht IEC 60068-2-6
3M3 entspricht IEC 60721-3-3
Stoßfestigkeit 4 Gn für 11 ms entspricht IEC 60068-2-27
3M2 entspricht IEC 60721-3-3
Relative Luftfeuchtigkeit 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
Betriebshöhe &lt;lt/&gt;= 1.000 m ohne Leistungsreduzierung
1000 - 2000 m mit Stromreduzierung 1 % pro 100 m
2000 - 3800 m mit Stromreduzierung 1 % pro 100 m für TT Erdungssystem
2000 - 3800 m mit Stromreduzierung 1 % pro 100 m für TN Erdungssystem
2000 - 3800 m mit Stromreduzierung 1 % pro 100 m für IT Erdungssystem
3800 - 4800 m mit Stromreduzierung 1 % pro 100 m für TT Erdungssystem
3800 - 4800 m mit Stromreduzierung 1 % pro 100 m für TN Erdungssystem
Umgebungseigenschaften Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3
Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3
Feuchtigkeitsbeständig Klasse 3K3 entspricht IEC 60721-3-3
Produktzertifizierungen ATEX
C-Tick
EAC
Betriebsposition Senkrecht +/- 10 Grad
Beschriftung CE
Normen IEC 61800-3
IEC 60204-1
IEC 61800-2
IEC 61800-5-1
Bauweise Bodenstandschrank, kompakte Ausführung
Elektromagnetische Verträglichkeit Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
Überspannungskategorie III
Umgebungstemperatur bei Betrieb -10…0 °C ohne Leistungsreduzierung (mit optionaler Gehäuseheizung)
0…40 °C ohne Leistungsreduzierung
40…50 °C mit Leistungsminderungsfaktor
Umgebungstemperatur bei Lagerung -25…70 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 236 cm
VPE 1 Breite 180 cm
VPE 1 Länge 90 cm
Verpackungsgewicht (Lbs) 1200 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Quecksilberfrei Ja
SCIP-Nummer 0e5fd009-2e67-4caa-9200-f008c39b3a95
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
Rücknahme Ja
CO2-Bilanz (kg CO2 eq.) 694870
Total lifecycle Carbon footprint 695 ton CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 9492.4508094645
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] 9 492 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 209253.5491905355
CO₂-Fußabdruck der Distributionsphase [A4] 209 ton CO2 eq.
CO₂-Fußabdruck der Installationsphase [A5] 0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 476044.1710234175
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] 476 ton CO2 eq.
Sustainable packaging Nein
Carbon footprint of the end-of-life phase [C1 to C4] 80.2784308842
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] 80 kg CO2 eq.
Produktreparaturindex https://download.schneider-electric.com/files?p_Doc_Ref=ATV660C16Q4X1-ENVREPAIR-A-EN
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=ATV980C35T4X1_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=ATV980C35T4X1_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

Dokumente

Aktueller Filter
  • Dokumentenkategorie
  • Sprache
75 Dokumente
ATV900 DTM - pack lingua (Italiano) 01/04/25 · Software - Data Library 26,9 MB Download
ATV900 DTM - pack lengua (ESPAÑOL) 01/04/25 · Software - Data Library 27,0 MB Download
ATV900 DTM - pack langue (FR)
01/04/25 · Software - Data Library
26,9 MB Download
ATV900 DTM - Verpackung langue (DE) 01/04/25 · Software - Data Library 26,9 MB Download
ATV900 DTM - Library (English)
01/04/25 · Software - Data Library
0,6 MB Download
ATV980C35T4X1 REACh-Erklärung
27/03/25 · Declaration of Conformity (Sustainability)
0,2 MB Download
ATV980C35T4X1 EU-RoHS-Erklärung
27/03/25 · Declaration of Conformity (Sustainability)
0,2 MB Download
Altivar Process: How to set the ramps switching in SoMove ? 15/03/25 · How to video 0,2 MB Video anzeigen
ATV680 & ATV980 UK DECLARATION 15/03/25 · Declaration of conformity 0,4 MB Download
Product Environmental Profile - ATV680 LH DRIVE SYSTEMS IP23 315 / 250 kW 15/03/25 · Environmental Disclosure 0,4 MB Download
Product End of Life Instructions - ATV680 LH DRIVE SYSTEMS IP23 315 / 250 kW # 15/03/25 · Circularity Profile 1,4 MB Download
video: How to setup S2 Redundancy communication between Altivar and Siemens PLCs ? (using PROFINET module VW3A3647 in TIA Portal) 15/03/25 · How to video 0,2 MB Video anzeigen
Cert Altivar 15/03/25 · Declaration of conformity 1,0 MB Download
Decouvrez le catalogue EcoStruxure Automation Expert pour les automatismes industriels 15/03/25 · Catalog 6,8 MB Download
ATV CTO Graphics 15/03/25 · Technical illustration 0,0 MB Download
ATV900 CANopen EDS V3.8 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS V3.8 15/03/25 · Software - Data Library 0,0 MB Download
Discover catalog for EcoStruxure Automation Expert 15/03/25 · Catalog 7,6 MB Download
ATV680 ATV980 Drive System 355kW 400kW 450kW 500kW 560kW / 280kW 315kW; 400V 480V (CE, IP23) - 3D CAD 15/03/25 · CAD 0,2 MB Download
Découvrez le catalogue Altivar Process pour variateurs de vitesse ATV900 15/03/25 · Catalog 34,0 MB Download
MCE_UL_CERTIFICATE 15/03/25 · Certificate 0,9 MB Download
Altivar Process: How to activate "Local-Remote" key on the Graphic Display Terminal? 15/03/25 · How to video 40,9 MB Video anzeigen
Altivar Process: How to set a maintenance event?
15/03/25 · How to video
40,9 MB Video anzeigen
Altivar Process: How to set Heavy duty rating (drt)?
15/03/25 · How to video
40,9 MB Video anzeigen
Altivar Process: How to import Graphic display terminal configuration files in SoMove? 15/03/25 · How to video 40,9 MB Video anzeigen
Altivar Process: How to enable reverse mode with SoMove? 15/03/25 · How to video 40,9 MB Video anzeigen
Altivar Process: How to connect to a Webserver?
15/03/25 · How to video
40,9 MB Video anzeigen
Altivar Process: What are the Webserver's main features?
15/03/25 · How to video
40,9 MB Video anzeigen
Altivar Process Drive Systems Installation manual 15/03/25 · User guide 15,8 MB Download
ATV600 & ATV900 ATEX manual
15/03/25 · User guide
1,6 MB Download
3) ATV900 Programming manual
15/03/25 · User guide
11,8 MB Download
ATV900 - Communication parameters addresses
15/03/25 · Software - Data Library
0,3 MB Download
SoMove (FDT Eigenständig)
15/03/25 · Software - Data Library
0,3 MB Download
ATV900 Ethernet IP Embedded EDS 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 CANopen EDS V2.2 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 CANopen EDS V2.3 15/03/25 · Software - Data Library 0,0 MB Download
EtherCAT ESI VW3A3601 V1.14 EDS Files 15/03/25 · Software - Data Library 0,2 MB Download
Ethernet IP Embedded EDS V2.3 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS V3.1 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 CANopen EDS V3.3 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS V3.3 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS V1.1 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS 15/03/25 · Software - Data Library 0,0 MB Download
ATV900 CANopen EDS V3.4 15/03/25 · Software - Data Library 0,0 MB Download
Discover catalog for Altivar Process ATV900 variable speed drives 15/03/25 · Catalog 34,5 MB Download
ATV960 Handbook
15/03/25 · Other technical guide
11,2 MB Download
ATV980 Handbook
15/03/25 · Other technical guide
11,7 MB Download
ATV960 Overview
15/03/25 · Other technical guide
7,8 MB Download
ATV980 Overview
15/03/25 · Other technical guide
8,5 MB Download
ATV990 Handbook
15/03/25 · Other technical guide
11,5 MB Download
ATV960 Handbuch
15/03/25 · Other technical guide
11,3 MB Download
ATV980 Handbuch
15/03/25 · Other technical guide
10,9 MB Download
ATV980 Übersicht 15/03/25 · Other technical guide 2,8 MB Download
ATV990 Handbuch
15/03/25 · Other technical guide
11,6 MB Download
Altivar Process customized drive solutions 0.75 kW – 20 MW
15/03/25 · Brochure
2,5 MB Download
ATV900 EPLAN database (.edz) 15/03/25 · CAE 2,2 MB Download
ATV680 & ATV980 EU DECLARATION 15/03/25 · Declaration of conformity 0,5 MB Download
ATV900 Ethernet IP Embedded EDS V1.2 15/02/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS 15/02/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS 15/02/25 · Software - Data Library 0,0 MB Download
ATV900 Ethernet IP Embedded EDS 15/02/25 · Software - Data Library 0,0 MB Download
Altivar Process: How to manage fan warning (FFdA)?
22/01/25 · How to video
40,9 MB Video anzeigen
ATV960 Übersicht 15/11/24 · Other technical guide 5,6 MB Download
01/01/70 Certificate (Sustainability) 0,0 MB Download
01/01/70 Software - Data Library 0,0 MB Download
01/01/70 Software - Data Library 0,0 MB Download
01/01/70 Safety Data Sheet (SDS or MSDS) 0,0 MB Download
01/01/70 Safety Data Sheet (SDS or MSDS) 0,0 MB Download
01/01/70 Safety Data Sheet (SDS or MSDS) 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Certificate 0,0 MB Download
01/01/70 Technical illustration 0,0 MB Download
