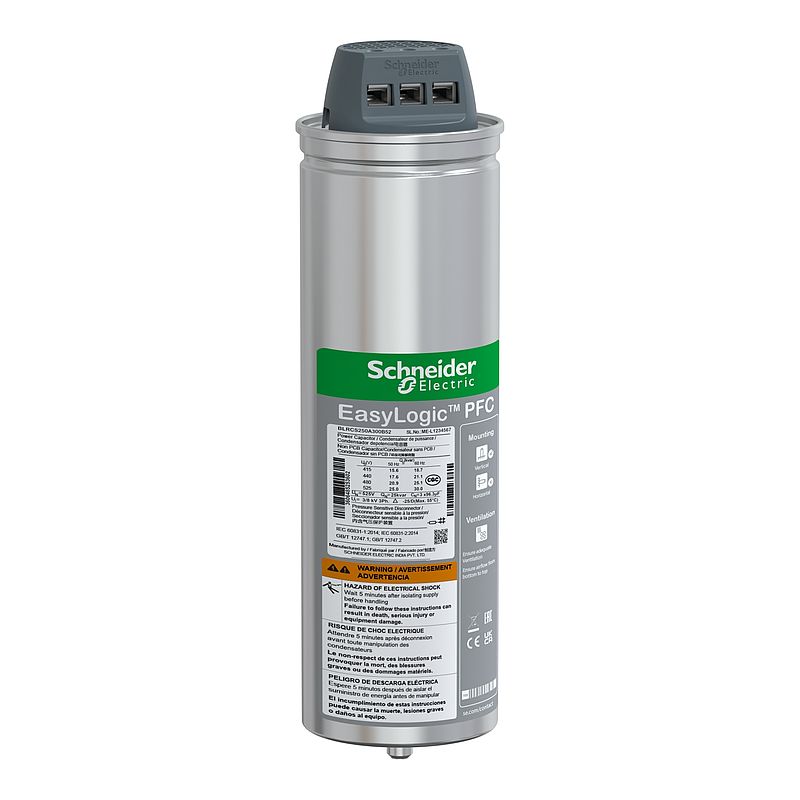

Standardkondensator, EasyLogic PFC SD, 25/30kvar, 525V, 50/60Hz
BLRCS250A300B52
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produktname | EasyLogic PFC Capacitor |
| Produkt- oder Komponententyp | Standardbetriebskondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | EasyLogic PFC-Kondensator |
| Oberschwingungsgehalt im Netz | <= 10 % |
| Elektrische Parameter | 25 kvar 525 V 50 Hz 30 kvar 525 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,5 x In |
| Bemessungsspannung | 525 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 200 x In |
| Max. Schaltvorgang pro Jahr | 5000 |
| Lebensdauer in Stunden | 100000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, |
| Imprägnierungsmaterial | Nicht-PCB weiches PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | ClampTite-Klemme |
| Montagemodus | Vertikal |
| Durchmesser | 90 mm |
| Höhe | 308 mm |
| Produktgewicht | 2,3 kg | Montage |
| Normen | IEC 60831-2 IEC 60831-1 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 13,000 cm |
| VPE 1 Breite | 13,000 cm |
| VPE 1 Länge | 35,000 cm |
| Verpackungsgewicht (Lbs) | 2,268 kg |
| VPE 2 Art | S04 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 18,794 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 32 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 87,176 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Ja |
| CO2-Bilanz (kg CO2 eq.) | 294 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 294 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 28.388692236871535 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 28 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 4.4140796706223835 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 4 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.01153438070213852 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 252.4351905204405 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 252 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 8.910531841365607 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 9 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 6 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=BLRCS250A300B52_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=BLRCS250A300B52_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
