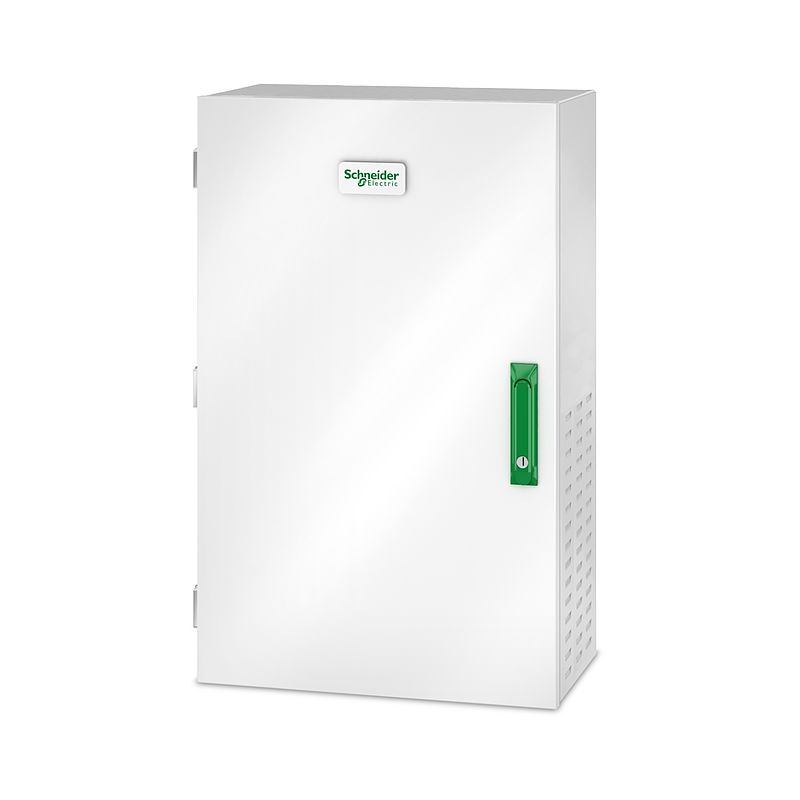

Galaxy VM Batterie-Leistungsschalter-Gehäuse, 630 A EL
GVMBBB630EL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Specification guide
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Certificate of Origin
|
Download |
|
Certificate
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Wandmontierbares Gehäuse für Batterie-Leistungsschalter für den Einsatz mit offenen Batterie-Racks. |
| Lieferzeit | Normalerweise Versand innerhalb von zwei Wochen | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Batterietyp | Externes Batteriesystem |
| Geliefertes Zubehör | Installationsanleitung |
| Baureihe | Galaxy VM |
| Kompatible Produktfamilie | Galaxy VM | Abmessungen |
| Höhe | 81 cm |
| Breite | 51,1 cm |
| Tiefe | 29,1 cm |
| Produktgewicht | 40 kg |
| Montagemodus | Nicht Rack-montierbar | Konformität |
| Produktzertifizierungen | C-Tick CE RCM |
| Normen | EN/IEC 62040-2 EN/IEC 62040-3 IBC 2012 und CBC2013 bis Sds = 2,02 g UL 1778 VFI-SS-111 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Betriebshöhe | 0 - 3.333 ft |
| Relative Luftfeuchtigkeit | 0…95 % |
| Umgebungstemperatur bei Lagerung | -25…65 °C |
| Aufbewahrungshöhe | 0,0000000000…14999,8 m |
| Relative Feuchtigkeit bei Lagerung | 0…95 % | Batterien und Überbrückungszeit |
| Gehäusevariante | Open Frame-Batteriehalter |
| Batterieleistung in VAh | 0 VAh | Verpackungseinheiten |
| VPE 1 Gewicht | 45 kg |
| VPE 1 Höhe | 82 cm |
| VPE 1 Breite | 30 cm |
| VPE 1 Länge | 52 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| SCIP-Nummer | F4c2965e-f80d-4830-8cd4-be926afb0f45 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Optimierte Energieeffizienz | Energieeffizientes Produkt |
| Rücknahme | Yes |
