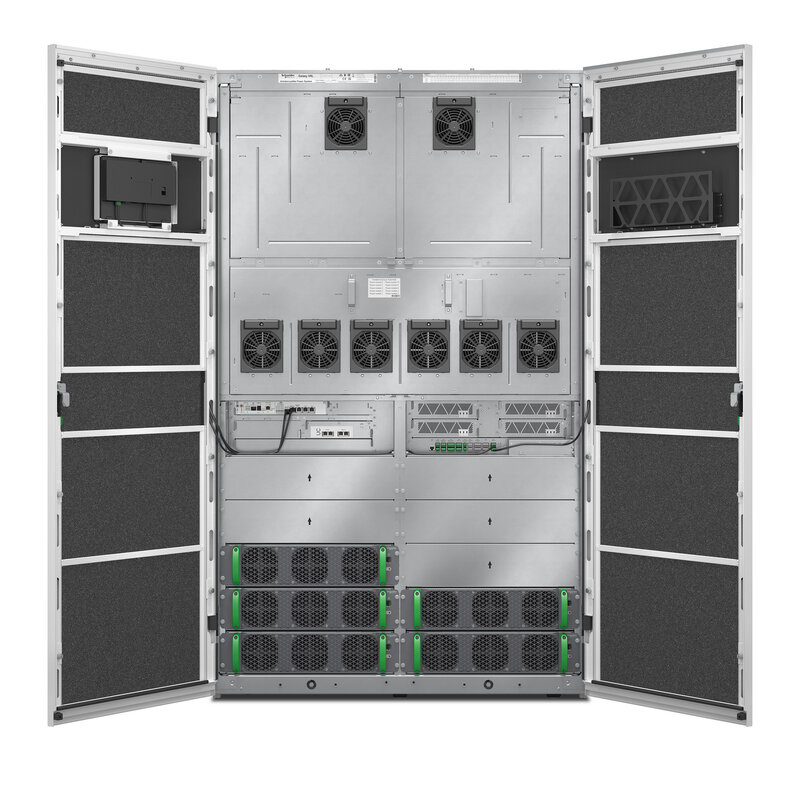

Galaxy VXL USV 625 kW skalierbar bis 1250 kW, 400 V, Start-up 5x8

GVXL625K1250HS

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of conformity	Download
Technical Drawing	Download
Specification guide	Download
Brochure	Download
Circularity Profile	Download
BIM Model	Download
Handout	Download
Environmental Disclosure	Download
User guide	Download
Certificate of Origin	Download
Promotional video	Video anzeigen
Declaration of Conformity (Sustainability)	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (2)

Leistungsmodule (1)

Kommunikations-Artikel (4)

Battery Accessories (6)

Batterien (4)

(1)

Spezifikationen

Übersicht
Lieferzeit	Sonderbestellung - Lieferzeit auf Anfrage
Hauptmerkmale
Haupteingangsspannung	400 V 3 Phasen
Weitere Eingangsspannung	400 V
Hauptausgangsspannung	400 V3 Phasen
Weitere Ausgangsspannung	400 V
Bemessungsleistung in W	625 kW
Nennleistung in VA	625 kVA
Anschlussart der Eingänge	931 A
Batterietyp	VRLA Li-Ion (Lithium-Ionen)
Baureihe	Galaxy VXL
Kompatible Produktfamilie	Galaxy VXL
Batterien und Überbrückungszeit
Batteriespannung	480 - 576 V DC
Batteriespannung entladen	384 V DC
Max. Kurzschlussstrom	100 kA
Leistung Batterieladegerät	125 kW Volllast
Allgemein
Max. Bypass-Eingangsstrom	912 A
Bypass-Stromschutz	912 A
Anzahl der Leistungsmodule	5
Anzahl der freien Steckplätze für Leistungsmodule	5
Redundant	Yes
Produkt- oder Komponententyp	Unterbrechungsfreie Stromversorgung (USV)
Abmessungen
Farbe	Weiß
Höhe	1970 mm
Breite	1200 mm
Tiefe	1000 mm
Produktgewicht	904 kg
Eingang
Netzwerkfrequenz	40 - 70 Hz
Eingangsspannungsgrenzen	340 - 460 V 400 V
Max. Eingangsstrom	1140 A
Max. Kurzschlussfestigket (Icw)	100 kA
Oberschwingungsverzerrung am Eingang	Weniger als 3 % bei Volllast
Leistungsfaktor der Last	0,5 voreilend bis 0,5 nacheilend ohne Leistungsminderung
Ausgang
Max. konfigurierbare Leistung in W	1250 kW
Oberschwingungsverzerrung	< 3 %
Ausgangsfrequenz	50...60 Hz
Scheitelfaktor	3
USV-Typ	Online-Doppelwandlung
Oberschwingungsverzerrung am Ausgang	< 1% linear load and < 5% non-linear load
Überlastbetrieb des Ausgangs	10 Minuten bei 125 % und 60 Sekunden bei 150 %
Bypass-Typ	No bypass
Max. konfigurierbare Leistung in VA	1250 VA
Wellentyp	Sinuswelle
Konformität
Produktzertifizierungen	IEC 62040-1-1 IEC 62040-2 IEC 62040-3 VFI-SS-111 RoHS
Normen	IEC 60721-4-2 Level 2M2
Umgebung
Umgebungstemperatur bei Betrieb	0…40 °C
Relative Luftfeuchtigkeit	5…90 % nicht kondensierend
Betriebshöhe	0 - 3.000 m
Umgebungstemperatur bei Lagerung	-25…55 °C
Relative Feuchtigkeit bei Lagerung	0…95 % nicht kondensierend
Schutzart (IP)	IP20
Wärmeabgabe	61860 Btu/h
Kommunikation & Management
Bedienfeld	LCD-Benutzeroberfläche mit Touchscreen
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Höhe	215 cm
VPE 1 Breite	141 cm
VPE 1 Länge	116 cm
VPE 1 Gewicht	926 kg
Vertragliche Gewährleistung
Gewährleistung	1 year on-site repair or replace with factory authorized Start-Up

Nachhaltigkeit

Environmental data

Verpackung mit Recycling-Karton	Ja
Optimierte Energieeffizienz	Energieeffizientes Produkt
Rücknahme	No
Eingesparte und vermiedene Produktbeiträge	Yes
CO2-Bilanz (kg CO2 eq.)	406461
EU-RoHS-Richtlinie	Konform mit Ausnahme EU-RoHS-Deklaration
Quecksilberfrei	Ja
Global warming ; Total life cycle	406 ton CO2 eq.

Network Management Card 4 Galaxy VXL Firmware 15.11.0 Release Notes 11/04/25 · User guide	0,2 MB	Download
NMC4 Modbus Register Map: Galaxy VXL 500-1250 kW 11/04/25 · User guide	0,4 MB	Download
Galaxy VXL UPS 380/400/415V Operation 24/03/25 · User guide	8,1 MB	Download
Galaxy VXL UPS 380/400/415 V Installation 24/03/25 · User guide	26,0 MB	Download
Galaxy VXL 500-1250 kW 380/400/415 V UPS Technical Specifications 24/03/25 · Specification guide	2,4 MB	Download
GVXL625K1250HS REACh-Erklärung 20/03/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
GVXL625K1250HS EU-RoHS-Erklärung 20/03/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
GVXL625K1250HS China-RoHS-Erklärung 20/03/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
EU Declaration of Conformity for Galaxy VXL 18/03/25 · Declaration of conformity	5,8 MB	Download
Galaxy VXL 3-phase UPS in 60 Seconds 15/03/25 · Promotional video	313,2 MB	Video anzeigen
Galaxy VXL (400 V) certificate of origin 15/03/25 · Certificate of Origin	0,1 MB	Download
Galaxy VXL Receiving and Unpacking 15/03/25 · User guide	6,3 MB	Download
Galaxy VXL Earthing Principles 15/03/25 · User guide	9,4 MB	Download
Network Management Card 4 - Installation Guide 15/03/25 · User guide	1,6 MB	Download
Network Management Card 4 - Feature List 15/03/25 · User guide	0,2 MB	Download
Network Management Card 4 Security Handbook 15/03/25 · User guide	0,8 MB	Download
Befehlszeilenhandbuch USV-Netzwerkmanagement-Karte 4 15/03/25 · User guide	1,4 MB	Download
Galaxy VXL UPS 15/03/25 · Environmental Disclosure	0,5 MB	Download
Assessing 3-Phase UPS Sustainability with PEP 15/03/25 · Handout	37,1 MB	Download
Galaxy_VXL_UPS_500kW_Scalable_to_1250kW_400V_Schneider_Electric_BIM_Model 15/03/25 · BIM Model	1,0 MB	Download
Galaxy VXL UPS 15/03/25 · Circularity Profile	0,3 MB	Download
Galaxy VXL 500-1250 kW (400 V) Brochure 15/03/25 · Brochure	16,0 MB	Download
Galaxy VXL - Broschüre 15/03/25 · Brochure	3,2 MB	Download
GVXLX500-1250KHS-Galaxy VXL UPS 500kW scalable to 1250kW 400V 15/03/25 · Technical Drawing	1,4 MB	Download
GVXL500-1250KHS-SD GVXL 4Wire 500-1250kW 380-400-415V UPS w Batt One Line 15/03/25 · Technical Drawing	0,7 MB	Download
GVXL500-1250KHS-WD GVXL 4Wire 500-1250kW 380-400-415V UPS w Batt Wiring 15/03/25 · Technical Drawing	0,5 MB	Download
UKCA Declaration of conformity for Galaxy VXL 15/03/25 · Declaration of conformity	0,3 MB	Download
