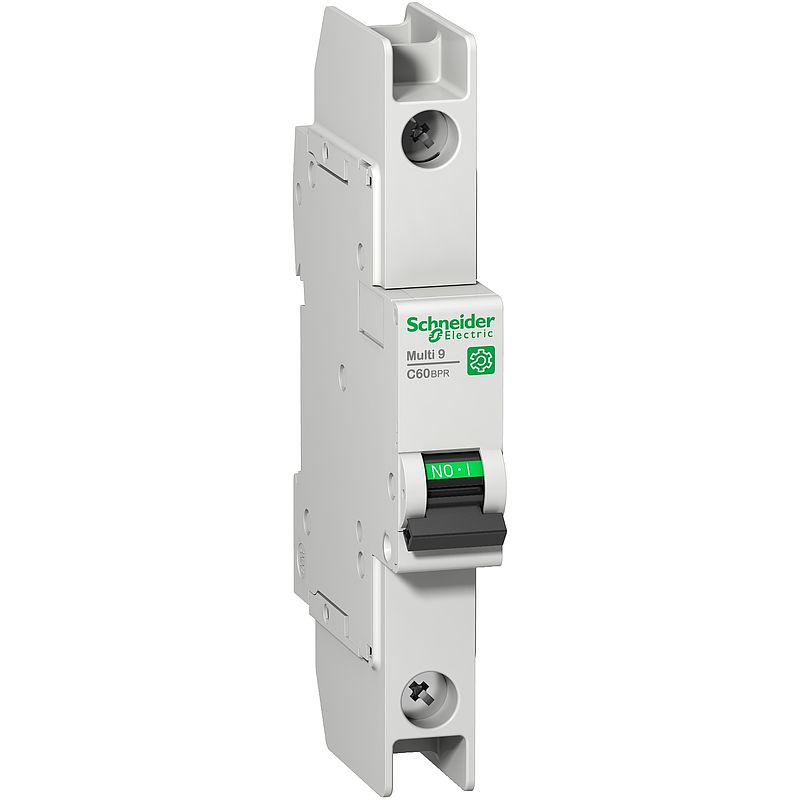

Multi 9 OEM LS-Schalter C60BPR RING 1P 40A C-Char. 10kA 240V UL489

M9F52140
Materialpreisgruppe : DY
50,10 €
EAN Code: 3606481170736
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
CAD Download
Catalog Download
Environmental Disclosure Download
Brochure Download
Certificate Download
Declaration of conformity Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

26970

M9 OEM und Resi9 Verriegelungselement für LS-Schalter in EIN oder AUS Stellung

15,40 €
MGN26381

Multi9 Bausatz für die Verriegelung des Leistungsschaltergriffs

51,80 €
MGN26380

Multi9 Bausatz für die Verriegelung des Leistungsschaltergriffs

51,80 €
Zubehörteile (3)

Zusatzausrüstungen: Kompatible Produkte

M9A26963

Multi 9 OEM Unterspannungsauslöser MN Selektiv 220-240V AC

126,00 €
M9A27107

Multi 9 OEM Unterspannungsauslöser MN 120V AC

100,50 €
M9A26476

Multi 9 OEM Arbeitsstromauslöser MX 100-415V AC oder 110-130V DC

54,30 €
M9A27108

Multi 9 OEM Unterspannungsauslöser MN 24V AC/DC

133,50 €
M9A26946

Multi 9 OEM Arbeitsstromauslöser + Hilfsschalter MX+OF 240V AC 130V DC

75,40 €
M9A26960

Multi 9 OEM Unterspannungsauslöser MN 220-240V AC

94,00 €
M9A26478

Multi 9 OEM Arbeitsstromauslöser MX 12-24V AC/DC

54,30 €
M9A26948

Multi 9 OEM Arbeitsstromauslöser + Hilfsschalter MX+OF 12V AC/DC

75,40 €
M9A26917

Hilfskontakt, Multi9, SD, 2mA bis 100mA, 24VAC bis 250VAC, 24VDC bis 220VDC, unterer Anschluss

43,40 €
M9A26914

Hilfskontakt, Multi9, OF, 1 Wechsler, 2mA bis 100mA, 24VAC bis 250VAC, 24VDC bis 220VDC, Anschluss unten

28,40 €
Zusatzausrüstungen (10)

Spezifikationen

Hauptmerkmale
Baureihe Multi 9
Produktname Multi9 C60
Produkt- oder Komponententyp Leitungsschutzschalter
Kurzbezeichnung des Geräts C60BPR
Geräteanwendung Verteilung
Beschreibung der Pole 1P
Anzahl der geschützten Pole 1
[In] Bemessungsstrom 40 A bei 25 °C entspricht EN/IEC 60947-2
Netzwerktyp AC
DC
Auslöser-Technologie Thermomagnetisch
Kurvenscheibe C
Ausschaltvermögen 3 kA Icu bei 415 V AC entspricht EN/IEC 60947-2
10 kA Icu bei 240 V AC entspricht EN/IEC 60947-2
20 kA Icu bei 60 V DC entspricht EN/IEC 60947-2
3 kA Icu bei 415 V AC entspricht GB/T 14048,2
10 kA Icu bei 240 V AC entspricht GB/T 14048,2
20 kA Icu bei 60 V DC entspricht GB/T 14048,2
10 kA AIR bei 60 V DC entspricht UL 489
10 kA AIR bei 240 V AC entspricht UL 489
10 kA AIR bei 120 V AC entspricht UL 489
10 kA AIR bei 60 V DC entspricht CSA C22.2 Nr. 5
10 kA AIR bei 240 V AC entspricht CSA C22.2 Nr. 5
10 kA AIR bei 120 V AC entspricht CSA C22.2 Nr. 5
Normen EN/IEC 60947-2
GB/T 14048,2
UL 489
CSA C22.2 Nr. 5
Produktzertifizierungen IEC
CCC
CSA
UL
Zusatzmerkmale
Eignung für Isolation Ja entspricht EN/IEC 60947-2
[Ue] Betriebsbemessungsspannung 240 V AC 50/60 Hz
415 V AC 50/60 Hz
60 V DC
Magnetische Auslösegrenze 8,5 x In ± 20 %0AC
12 x In ± 20 %0DC
[Ics] Bemessungsbetriebs-Ausschaltvermögen 2,25 kA 75 % entspricht EN/IEC 60947-2 - 415 V AC
7,5 kA 75 % entspricht EN/IEC 60947-2 - 240 V AC
2,25 kA 75 % entspricht GB/T 14048,2 - 415 V AC
7,5 kA 75 % entspricht GB/T 14048,2 - 240 V AC
15 kA 75 % entspricht GB/T 14048,2 - 60 V DC
15 kA 75 % entspricht EN/IEC 60947-2 - 60 V DC
[Ui] Bemessungs-Isolationsspannung 500 V AC entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit 6 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige Ja
Steuerungstyp Kippschalter
Lokale Signalisierung ON/OFF-Anzeige
Montagemodus Aufsteckbar
Montagehalterung DIN-Schiene
9-mm-Raster 2
Höhe 127 mm
Breite 18 mm
Tiefe 72 mm
Farbe Grau
Mechanische Lebensdauer 20000 Zyklen
Elektrische Lebensdauer 10000 Zyklen
Vorrichtungen für Vorhängeschlösser Verriegelbar
Anschlüsse - Klemmen Ringkabelschuhanschluss (oben oder unten)
[M] Anzugsdrehmoment 2 Nm oben oder unten
Erdschlussschutz Ohne
Montage
Schutzart (IP) IP20 entspricht IEC 60529
IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad 3 entspricht EN/IEC 60947-2
Überspannungskategorie IV
Tropentauglichkeit 2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit 95 % bei 55 °C
Betriebshöhe 0 - 2.000 m
Umgebungstemperatur bei Betrieb -30…70 °C
Umgebungstemperatur bei Lagerung -40…80 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Verpackungsgewicht (Lbs) 155,000 g
VPE 1 Höhe 7,500 cm
VPE 1 Breite 1,800 cm
VPE 1 Länge 12,700 cm
VPE 2 Art BB1
VPE 2 Menge 12
VPE 2 Gewicht 1,935 kg
VPE 2 Höhe 8,000 cm
VPE 2 Breite 22,000 cm
VPE 2 Länge 13,200 cm
VPE 3 Art S03
VPE 3 Menge 96
VPE 3 Gewicht 15,967 kg
VPE 3 Höhe 30,000 cm
VPE 3 Breite 30,000 cm
VPE 3 Länge 40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Quecksilberfrei Ja
Circular Econmomy-Eignung Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer 40a4e715-7fff-45ff-88bf-38212f6a80a5
Frei von giftigen Schwermetallen Ja
Verpackung ohne Kunststoff Ja
Verpackung mit Recycling-Karton Ja
Rücknahme Ja
CO2-Bilanz (kg CO2 eq.) 21
Sustainable packaging Nein
Total lifecycle Carbon footprint 21 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 1.3678664128370934
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] 1 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 0.02234701843314129
CO₂-Fußabdruck der Distributionsphase [A4] 0 kg CO2 eq.
Carbon footprint of the installation phase [A5] 0.007251103349224158
CO₂-Fußabdruck der Installationsphase [A5] 0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 19.388769230769235
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] 19 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4] 0.448407194369309
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] 0.4 kg CO2 eq.
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Recyclingfähigkeitspotential in % 56
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=M9F52140_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=M9F52140_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Silikonfrei Nein
