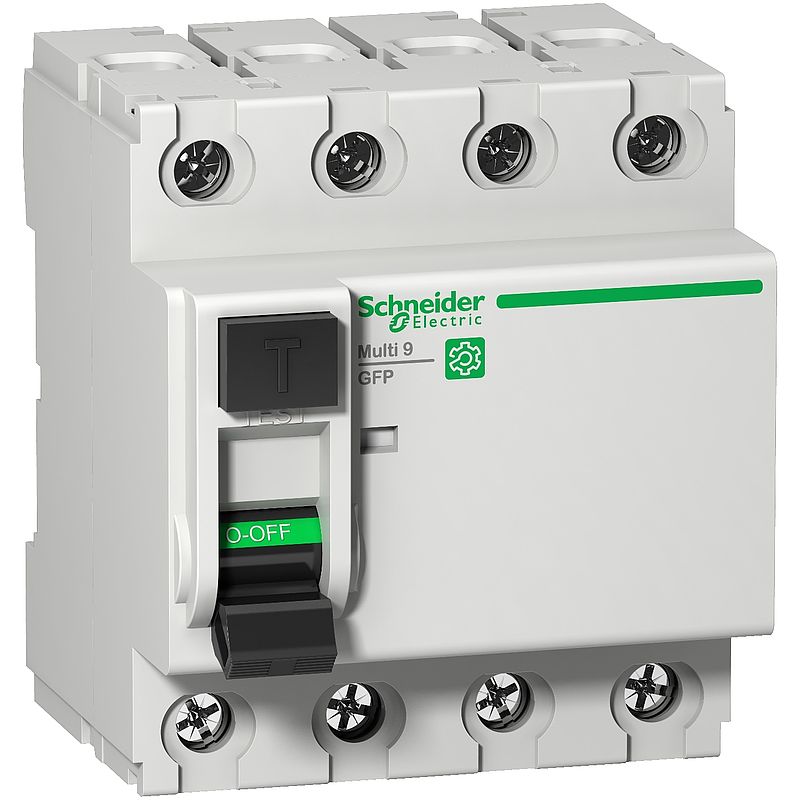

Multi 9 OEM GFP (FI) 4-polig 100A 86mA Typ A-SI 480Y/277V UL1053

M9R12491

Materialpreisgruppe : DY

445,00 €

EAN Code: 3606481198587

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Instruction sheet	Download
CAD	Download
Catalog	Download
Declaration of Conformity (Sustainability)	Download
User guide	Download
Brochure	Download
Environmental Disclosure	Download
Certificate	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (1)

Zusatzausrüstungen (10)

Spezifikationen

Hauptmerkmale
Baureihe	Multi 9
Produktname	Multi 9 GFP
Produkt- oder Komponententyp	Fehlerstrom-Schutzschalter (FI)
Kurzbezeichnung des Geräts	GFP
Geräteanwendung	Verteilung
Beschreibung der Pole	4P
Neutralposition	Links
[In] Bemessungsstrom	100 A bei 40 °C
Netzwerktyp	AC
Erdschlussempfindlichkeit	86 mA entspricht UL 1053
Erdschlussschutz Zeitverzögerung	Unverzögert
Erdschluss-Schutzklasse	Typ A-SI (Superimmunisiert)
Nutzungskategorie	AC-23A
Normen	UL 1053
Produktzertifizierungen	UL
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	415 V AC 50 Hz 480Y/277 V AC 60 Hz
Fehlerstrom-Auslösetechnik	Spannungsunabhängig
Bemessungsbruchkraft und Bemessungsleistung	Idm 1500 A
Bedingter Bemessungs-Kurzschlussstrom	Inc 10 kA 100 A gG
[Ui] Bemessungs-Isolationsspannung	440 V AC 50/60 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Kontaktstellungsanzeige	Ja
Steuerungstyp	Kippschalter
Lokale Signalisierung	EIN, AUS, Fehlerauslösung
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
9-mm-Raster	8
Höhe	81 mm
Breite	72 mm
Tiefe	60 mm
Produktgewicht	0,45 kg
Farbe	Grau
Mechanische Lebensdauer	20000 Zyklen
Beschreibung der Verriegelungsoptionen	Vorhängeschloss in AUS-Stellung
Anschlüsse - Klemmen	Tunnelklemmen (oben oder unten)1…25 mm² (AWG 18 - AWG 3) - flexibel Tunnelklemmen (oben oder unten)1…35 mm² (AWG 18 - AWG 2) - fest Tunnelklemmen (oben oder unten)1…25 mm² (AWG 18 - AWG 3) - flexibel mit Aderendhülse
Drahtabisolierungslänge	14 mm für oben oder unten Verbindung
[M] Anzugsdrehmoment	3,5 Nm oben oder unten
Montage
Schutzart (IP)	IP20 IP40 (modulares Gehäuse)
Verschmutzungsgrad	3
Elektromagnetische Verträglichkeit	8/20 µs Impulswiderstand, 3.000 A
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-25…60 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	382,000 g
VPE 1 Höhe	9,200 cm
VPE 1 Breite	7,700 cm
VPE 1 Länge	8,500 cm
VPE 2 Art	S03
VPE 2 Menge	27
VPE 2 Gewicht	10,779 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Quecksilberfrei	Ja
SCIP-Nummer	93d5f95e-203e-4b60-8a26-236a123bd123
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
PVC-frei	Nein
Rücknahme	Ja
Sustainable packaging	Nein
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=M9R12491_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=M9R12491_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
