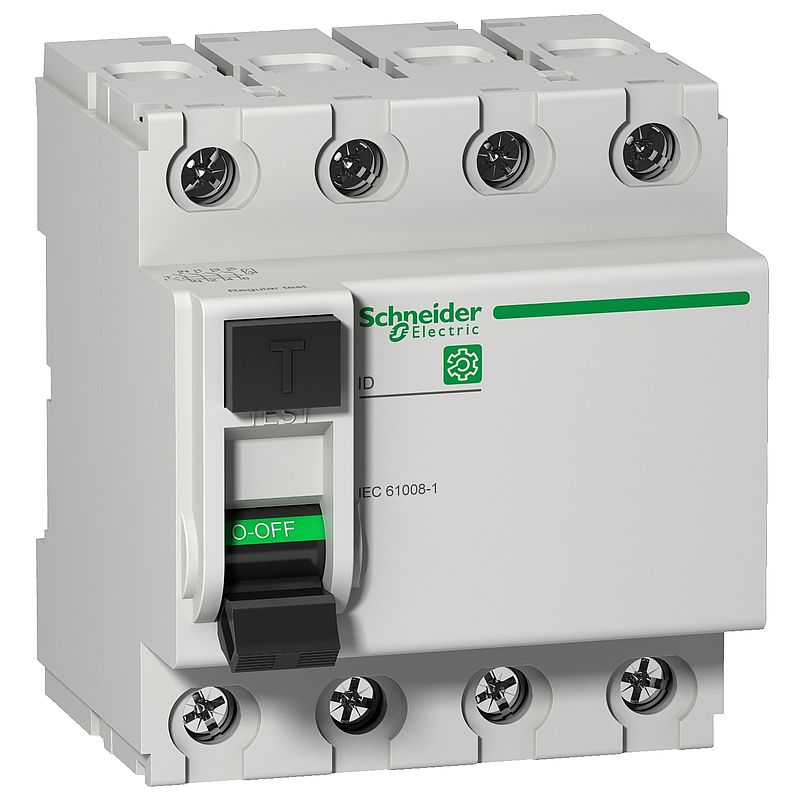

Multi 9 OEM FI-Schutzschalter ID 4-polig 40A 30mA Typ A-SI
M9R31440
Materialpreisgruppe
: DY
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
User guide
|
Download |
|
Brochure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produktname | Multi9 ID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | ID |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 40 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A-SI (Superimmunisiert) |
| Normen | EN/IEC 61008-1 |
| Produktzertifizierungen | CE | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V AC 50 Hz |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 400 A entspricht EN/IEC 61008-1 |
| Bedingter Bemessungs-Kurzschlussstrom | Inc 10 kA |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 Hz entspricht EN/IEC 61008-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 61008-1 |
| Stoßstrom | 3000 A |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | EIN, AUS, Fehlerauslösung |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 81 mm |
| Breite | 72 mm |
| Tiefe | 73 mm |
| Produktgewicht | 0,45 kg |
| Farbe | Grau |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten)1…35 mm² - fest Tunnelklemmen (oben oder unten)1…25 mm² - flexibel Tunnelklemmen (oben oder unten): 3 cable(s) 16 mm² - fest Tunnelklemmen (oben oder unten): 3 cable(s) 10 mm² - flexibel Tunnelklemmen (oben oder unten)1…25 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 15 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3.000 A entspricht EN/IEC 61008-1 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 349,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 8,400 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Gewicht | 9,910 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 216 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 79,280 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 81454b7e-fcdf-4818-a481-efccd54a351f |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 63 |
| Sustainable packaging | Nein |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogene über den Grenzwerten |
| Total lifecycle Carbon footprint | 63 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3.98136167405089 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 4 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0546606204035155 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.024485911725496 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 58.165 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 58 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.02002239269442 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=M9R31440_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=M9R31440_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 59 |
