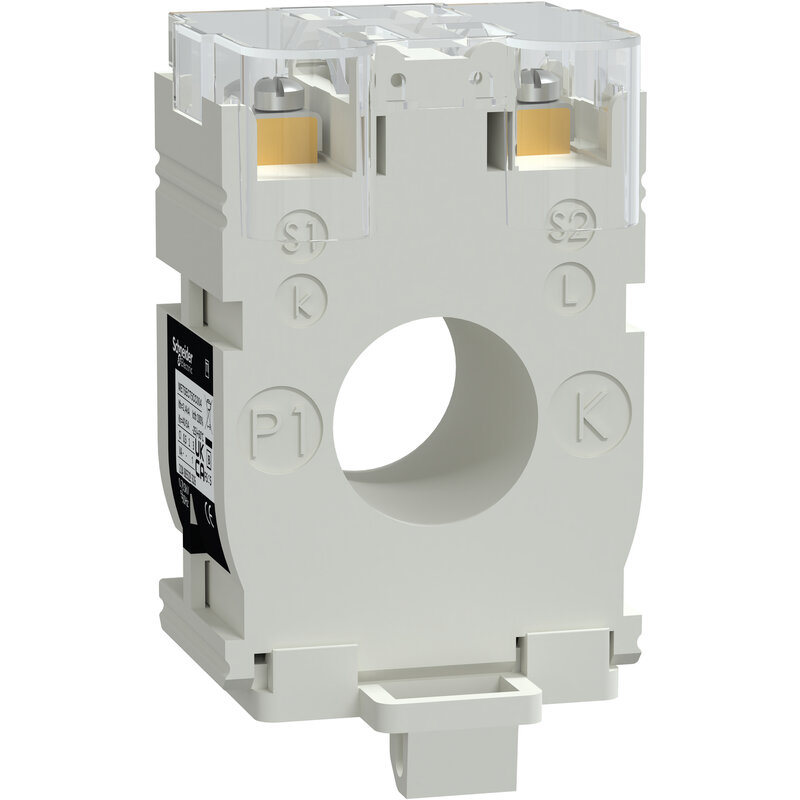

Wandler TI 40/5 TR Kabel D21

METSECT5CC004

Materialpreisgruppe : DT

25,80 €

EAN Code: 3303431123681

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Other technical guide	Download
Instruction sheet	Download
CAD	Download
Katalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (1)

Hauptfunktionen (34)

Spezifikationen

Hauptmerkmale
Baureihe	PowerLogic
Produktname	CT
Produkt- oder Komponententyp	Stromwandler
Sekundärstrom	5 A
Genauigkeitsklasse	Klasse 3 bei 1 VA
[In] Bemessungsstrom	40 A
Zusatzmerkmale
Typ des Stromwandlers	Klimafest für Kabel
Stromwandlerverhältnis	40/5
Konventioneller thermischer Strom in freier Luft (Ith)	2,4 kA
Dynamischer Haltestrom	2,5 Ith
Max. Sicherheitsfaktor	5
[Ue] Bemessungs-Betriebsspannung	< 720 V AC 50/60 Hz
[Ui] Bemessungs-Isolationsspannung	3 kV
Montagemodus	Durch Schrauben Aufsteckbar
Montagehalterung	Montageplatte DIN-Schiene
Breite	Außerhalb: 44 mm
Höhe	Außerhalb: 65 mm
Tiefe	Rahmen : 30 mm Gesamt : 37 mm
Durchmesser	21 mm
Produktgewicht	0,19 kg
[Uimp] Bemessungs-Stoßspannungsfestigkeit	3 kV
elektrische Isolationsklasse	Klasse B
äußerer Kabeldurchmesser	21 mm
Dichtung	Mit
Montage
Normen	VDE 0414 IEC 61869-2
Produktzertifizierungen	CE
Schutzart (IP)	IP20
Relative Luftfeuchtigkeit	0…95 %
Umgebungstemperatur bei Betrieb	-25…60 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	187,400 g
VPE 1 Höhe	5,600 cm
VPE 1 Breite	5,600 cm
VPE 1 Länge	8,600 cm
VPE 2 Art	S02
VPE 2 Menge	50
VPE 2 Gewicht	9,670 kg
VPE 2 Höhe	15,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 3 Art	P12
VPE 3 Menge	400
VPE 3 Gewicht	88,960 kg
VPE 3 Höhe	29,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	120,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Environmental data

REACh frei von SVHC	Ja
EU-RoHS-Richtlinie	Konform mit Ausnahme EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
SCIP-Nummer	Cff808d6-5d51-48cc-84b9-1e988cc717ac
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
