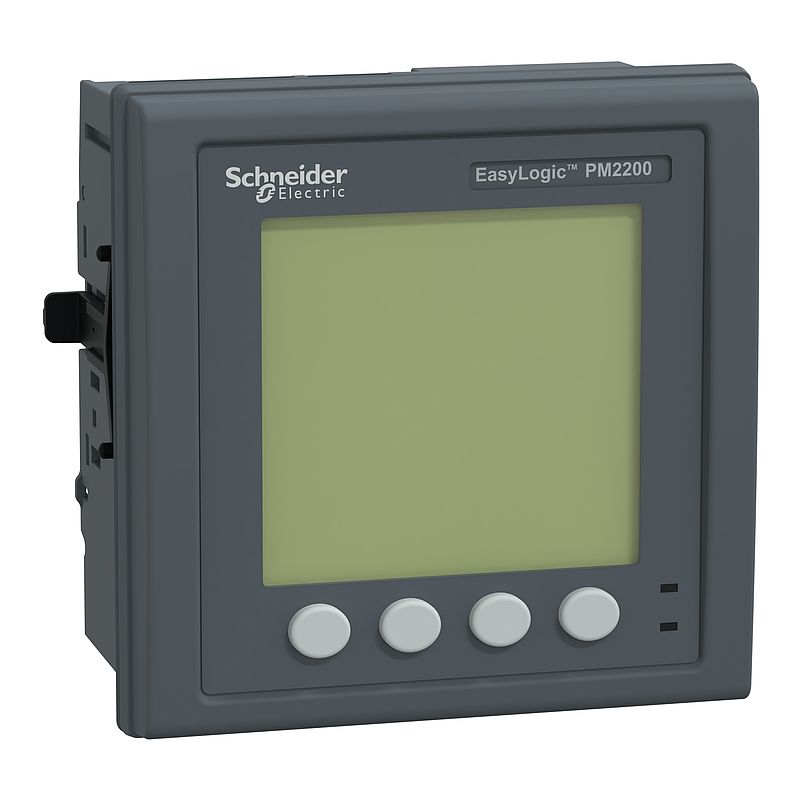

Universalmessgerät PM2210, 3-phasig, 1A/5A, LCD Anzeige, S0 Impuls, Genauigkeitsklasse 1
METSEPM2210
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Brochure
|
Download |
|
Firmware
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
Software - Hotfix
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Specification sheet
|
Download |
|
User guide
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (116)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produktname | EasyLogic PM2200 |
| Kurzbezeichnung des Geräts | PM2210 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Geräteanwendung | Teilabrechnung Stromüberwachung |
| Analyse der Netzqualität | Gesamt-Oberschwingungsverzerrung |
| Messwerttyp | Scheinleistung Min./Max., Gesamt Wirk- und Blindleistung Min./Max., Gesamt Strom Min./Max., Durchschnitt Spannung Min./Max., Durchschnitt Frequenz Min./Max., Durchschnitt Gesamtstromverzerrung THD (I) pro Phase Summe der Oberschwingungsspannungen THD (U) pro Phase Leistungsfaktor Min./Max., Durchschnitt Scheinenergie gesamt Wirk- und Blindenergie gesamt |
| Messgerätetyp | Spannung U, U21, U32, U13, V, V1, V2, V3 Stromunsymmetrie Berechneter Neutralleiterstrom Scheinleistung S, S1, S2, S3 Stromspitzenbedarf Strom I, I1, I2, I3 Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) Wirkleistung P, P1, P2, P3 Blindleistung Q, Q1, Q2, Q3 Spitzenbedarfsleistung PM, QM, SM Leistungsbedarf P, Q, S |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 1 Blindenergie entspricht IEC 62053-24 |
| Messgenauigkeit | Scheinleistung ± 1 % Wirkenergie ± 1 % Blindenergie ± 1 % Wirkleistung ± 1 % Spannung ± 0,5 % Leistungsfaktor ± 0,01 Strom ± 0,5 % Frequenz ± 0,05 % |
| Messstrom | 5…6000 mA |
| Messspannung | 35…480 V AC 50/60 Hz zwischen Phasen 20…277 V AC 50/60 Hz zwischen Phase und Neutral 480…999000 V AC 50/60 Hz mit externen VT |
| Frequenzmessbereich | 45…65 Hz |
| [UH,nom] Bemessungs-Betriebsspannung | 44 - 277 V AC 45 - 65 Hz ± 10 % 44 - 277 V DC ± 10 % |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| Durchlaufzeit | 100 ms 120 V AC typisch 400 ms 230 V AC typisch 50 ms 125 V DC typisch |
| [In] Bemessungsstrom | 1 A 5 A |
| Max. Leistungsaufnahme in VA | 6 VA bei 277 V AC |
| Max. Leistungsaufnahme in W | 3,3 W (Stromversorgung (AC)) 2 W bei 277 V (Stromversorgung (DC)) |
| Eingangsimpedanz | Strom (Impedanz <= 0,3 mOhm) Spannung (Impedanz > 5 MOhm) |
| Manipulationsschutz d. Einst. | Durch Zugangscode geschützt |
| Displaytyp | Hintergrundbeleuchtetes Display (LCD) |
| Anzeigefarbe | Monochrom |
| Displayauflösung | 128 x 128 Pixel |
| Bedarfsintervalle | Konfigurierbar von 1 bis 60 Minuten |
| Angezeigte Informationen | Strombedarf (Alter Wert) Strombedarf (Aktueller Wert) Leistungsbedarf (Alter Wert) Leistungsbedarf (Aktueller Wert) Spannung Strom Frequenz Energieverbrauchs Oberschwingungsverzerrung Leistungsfaktor Wirkleistung Scheinleistung Blindleistung Unsymmetrie in % Oberschwingungsamplitude |
| Steuerungstyp | 4 x Taste |
| Lokale Signalisierung | Rot LED: Ausgangssignal 1 - 9.999.000 Impulse/ k_h (kWh, kVAh, kVARh) Grün LED: Betrieb des Moduls (RUN) |
| Anzahl der Ausgänge | 1 Impuls |
| POS-Parameter | Impuls: 20 ms (5 - 40 V DC, 20 mA Max.)1 - 9.999.000 Impulse/ k_h (kWh, kVAh, kVARh) |
| Impulsdauer | 20 ms |
| Kommunikationsprotokoll | POP |
| Abtastrate | 64 Abtastungen/Zyklus |
| Cybersicherheit | Aktivieren/Deaktivieren der Kommunikationsports |
| Kommunikationsdienst | Fernüberwachung |
| Benutzersprache | Deutsch Englisch Chinesisch Russisch Spanisch Portugiesisch Französisch |
| Produktzertifizierungen | CE entspricht IEC 61010-1 CULus entspricht UL 61010-1 CULus entspricht CSA C22.2 Nr. 61010-1 RCM EAC C-Tick |
| Montagemodus | Aufsteckbar |
| Montageposition | Vertikal |
| Montagehalterung | Rahmenbedingungen |
| Geliefertes Zubehör | 1 x Installationsanleitung |
| Messkategorie | Kategorie III 480 V Kategorie II 480…600 V |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| Flammenfestigkeit | V-0 entspricht UL 94 |
| Anschlüsse - Klemmen | Stromwandler: Schraubverbindung (unten) 6 Spannungseingänge: Schraubverbindung (oben) 4 |
| Material | Polykarbonat |
| Breite | 96 mm |
| Tiefe | Gesamt : 76,09 mm Integriert : 61,64 mm |
| Höhe | 96 mm |
| Produktgewicht | 300 g |
| Kompatibilitätscode | PM2210 | Montage |
| Lebensdauer | 7 Jahre |
| Schutzart (IP) | IP54 Frontseite: entspricht IEC 60529 IP30 Gehäuse: entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -10…60 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 2.000 m |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz entspricht IEC 61000-4-8 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 Emissionstests entspricht FCC Teil 15 Klasse A |
| Überspannungskategorie | III | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 350,000 g |
| VPE 1 Höhe | 12,000 cm |
| VPE 1 Breite | 9,000 cm |
| VPE 1 Länge | 12,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Gewicht | 6,970 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 65,760 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 6599793e-9401-4187-a617-35919522fe23 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 129 |
| Total lifecycle Carbon footprint | 129 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 11.469745047433399 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 11 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 1.890033360398359 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.03774647548545719 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 115.1788985041515 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 115 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.6773501992981074 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.7 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
