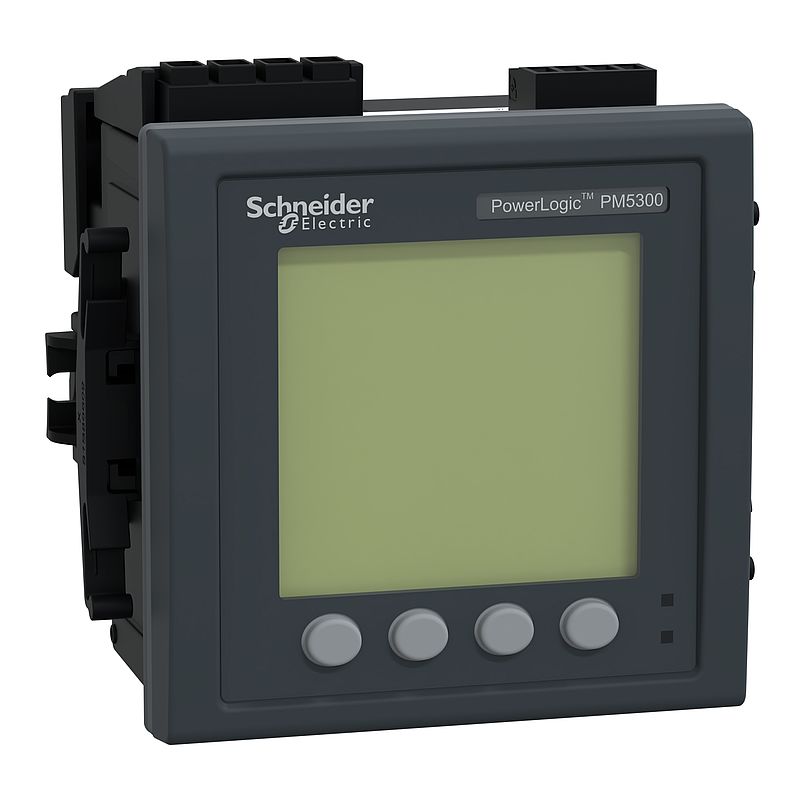

Universalmessgerät PM5340, Ethernet, bis zur 31. Harmonischen, 2 Digitaleingang -ausgang, 2 Ausgangrelais, Klasse 0,5s
METSEPM5340
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
Firmware
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Specification sheet
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren: Kompatible Produkte
Transformatoren (100)
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM5000 |
| Kurzbezeichnung des Geräts | PM5340 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Analyse der Netzqualität | bis zur 31. Oberschwingung |
| Geräteanwendung | Multitarif Stromüberwachung |
| Messwerttyp | Strom Spannung Frequenz Leistungsfaktor Energie Wirk- und Blindleistung |
| Versorgungsspannung | 90 - 450 V AC 45 - 65 Hz 100 - 300 V DC |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| [In] Bemessungsstrom | 5 A 1 A |
| Netzwerktyp | 3P 1P + N 3P + N |
| Max. Leistungsaufnahme in VA | 11 VA bei 415 V |
| Durchlaufzeit | 100 ms 120 V AC typisch 400 ms 230 V AC typisch 50 ms 125 V DC typisch |
| Displaytyp | Integriertes monochromes Grafik-LCD-Display |
| Displayauflösung | 128 x 128 Pixel |
| Abtastrate | 64 Abtastungen/Zyklus |
| Messstrom | 5…9000 mA |
| Analoger Eingangstyp | Spannung (Impedanz 10 MOhm) Strom (Impedanz <= 0,3 mOhm) |
| Messspannung | 35…760 V AC 45 - 65 Hz zwischen Phasen 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral |
| Frequenzmessbereich | 45…65 Hz |
| Anzahl der Eingänge | 2 digital |
| Messgenauigkeit | Wirkenergie +/- 0.5 % Blindenergie +/-2 % Wirkleistung +/- 0.5 % Scheinleistung +/- 0.5 % Frequenz +/- 0,05 % Leistungsfaktor +/- 0,5 Strom +/- 0.5 % Spannung +/- 0.5 % Scheinenergie +/- 0.5 % Blindleistung +/-2 % |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 |
| Anzahl der Ausgänge | 2 Relais 2 digital |
| Angezeigte Informationen | Tarif (4) |
| Kommunikationsprotokoll | Modbus TCP/IP bei 10/100 Mbit/s, Isolierung 2500 V BACnet IP |
| Unterstützung von Kommunikationsanschlüssen | Ethernet |
| Datenaufzeichnung | Datenprotokolle Alarmprotokolle Zeitstempelung Ereignisaufzeichnung Minimal-/Maximalwerte von Echtzeitwerten Wartungsprotokolle |
| Speicherkapazität | 256 kB |
| Anschlüsse - Klemmen | Spannungsschaltkreis: Schraubklemmenleiste4 Steuerkreis: Schraubklemmenleiste2 Stromwandler: Schraubklemmenleiste6 Eingangs-/Ausgangskreis: Schraubklemmenleiste6 Relaisausgang: Schraubklemmenleiste4 Ethernet-Netzwerk: RJ45 Stecker |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen |
| Produktzertifizierungen | CE entspricht IEC 61010-1 CULus entspricht UL 61010-1 |
| Breite | 96 mm |
| Tiefe | 72 mm |
| Höhe | 96 mm |
| Produktgewicht | 430 g |
| Normen | EN 50470-1 IEC 62053-24 IEC 60529 UL 61010-1 IEC 62053-22:2020 EN 50470-3 IEC 61557-12:2015 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015 |
Montage |
| Elektromagnetische Verträglichkeit | Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2 Elektrostatische Entladung Stufe 4 entspricht IEC 61000-4-2 Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022 |
| Schutzart (IP) | IP 51 Anzeige: entspricht IEC 60529 IP30 Rückseite: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C nicht kondensierend |
| Umgebungstemperatur bei Betrieb | -25…70 °C Zähler -20…70 °C Anzeige -25…-20 °C (mit reduzierter Leistung) Anzeige |
| Betriebshöhe | <= 3.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 497,000 g |
| VPE 1 Höhe | 11,500 cm |
| VPE 1 Breite | 12,700 cm |
| VPE 1 Länge | 12,700 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 6,600 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 96 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 62,800 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 2869ba20-8929-483b-9301-6e9169536ade |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Total lifecycle Carbon footprint | 186 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 186 |
| Carbon footprint of the manufacturing phase [A1 to A3] | 13.57565980110084 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 14 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.06468366293780521 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.027104465221511866 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 171.68554083633026 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 172 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.0097374787289033 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
