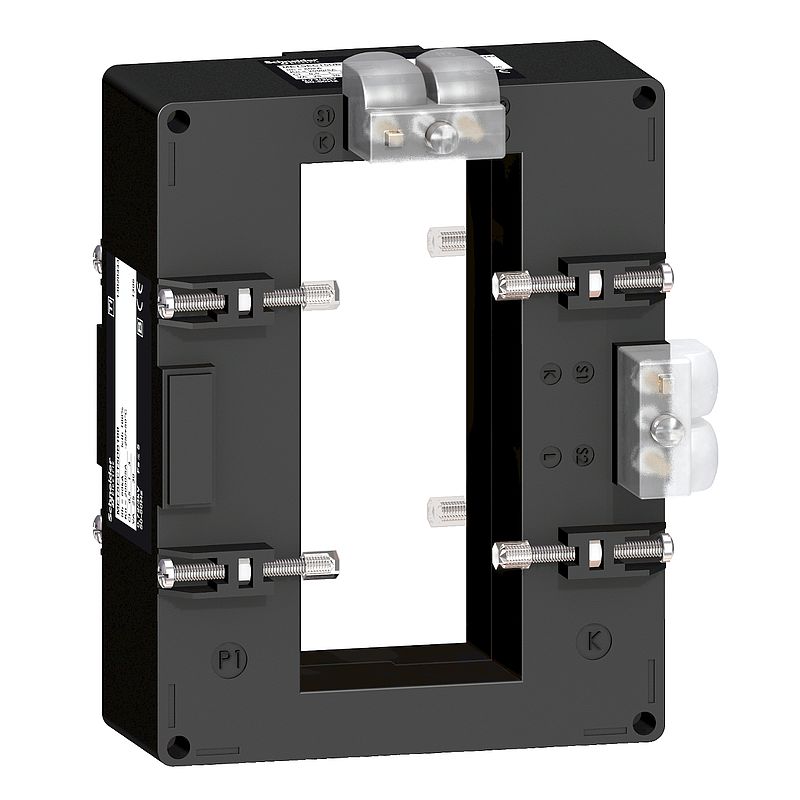

Wandler TI 4000_5 FL.Sammelschiene 52x127

METSECT5DC400

Materialpreisgruppe : DT

134,50 €

EAN Code: 3303431123803

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Other technical guide	Download
Instruction sheet	Download
CAD	Download
Katalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Hauptfunktionen (34)

Spezifikationen

Hauptmerkmale
Baureihe	PowerLogic
Produktname	CT
Produkt- oder Komponententyp	Stromwandler
Sekundärstrom	5 A
Genauigkeitsklasse	Klasse 0,5 bei 30 VA Klasse 1 bei 50 VA
[In] Bemessungsstrom	4000 A
Zusatzmerkmale
Typ des Stromwandlers	Klimafest für Schiene
Stromwandlerverhältnis	4000/5
Konventioneller thermischer Strom in freier Luft (Ith)	60 kA
Dynamischer Haltestrom	2,5 Ith
Max. Sicherheitsfaktor	5
[Ue] Bemessungs-Betriebsspannung	< 720 V AC 50/60 Hz
[Ui] Bemessungs-Isolationsspannung	3 kV
Montagemodus	Isolierte Feststellschraube
Montagehalterung	Sammelschiene
Breite	Außerhalb: 125 mm Innen: 55 mm
Höhe	Außerhalb: 160 mm Innen: 128 mm
Tiefe	Rahmen : 40 mm Gesamt : 87 mm
Produktgewicht	1,282 kg
[Uimp] Bemessungs-Stoßspannungsfestigkeit	3 kV
elektrische Isolationsklasse	Klasse B
Öffnung der Schienen	127 x 52
Dichtung	Mit
Montage
Normen	VDE 0414 IEC 61869-2
Produktzertifizierungen	CE EAC
Schutzart (IP)	IP20
Relative Luftfeuchtigkeit	0…95 %
Umgebungstemperatur bei Betrieb	-25…50 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	1,348 kg
VPE 1 Höhe	10,300 cm
VPE 1 Breite	13,600 cm
VPE 1 Länge	17,200 cm
VPE 2 Art	S03
VPE 2 Menge	10
VPE 2 Gewicht	13,880 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Environmental data

EU-RoHS-Richtlinie	Konform mit Ausnahme EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
