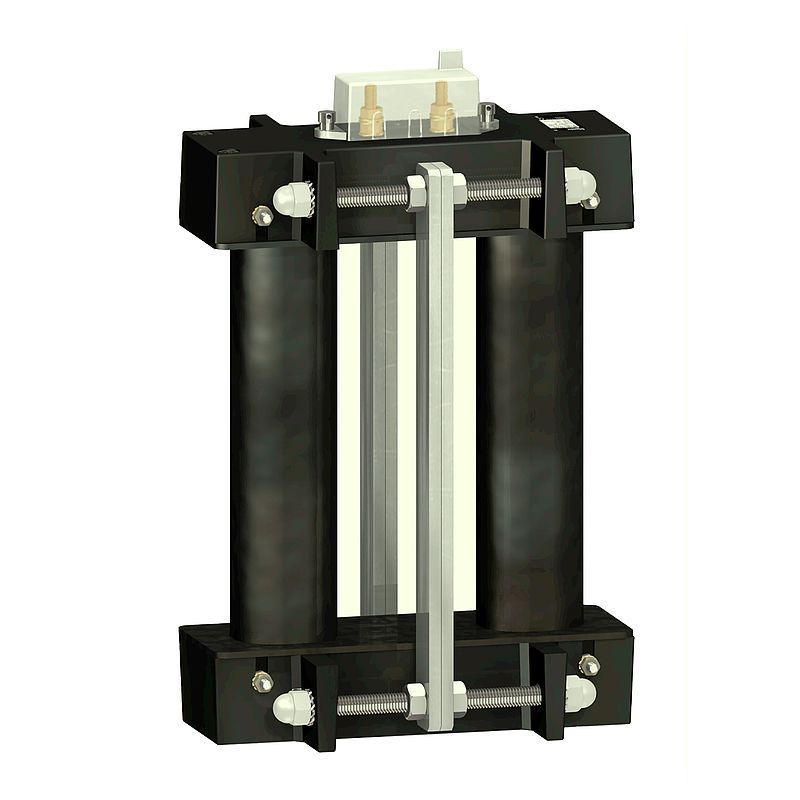

Wandler TI 5000_5 FL.Sammelschiene 55x165

METSECT5VV500

Materialpreisgruppe : DT

869,00 €

EAN Code: 3303431123810

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Spezifikationen

Hauptmerkmale
Baureihe	PowerLogic
Produktname	CT
Produkt- oder Komponententyp	Stromwandler
Sekundärstrom	5 A
Genauigkeitsklasse	Klasse 0,5 bei 60 VA
[In] Bemessungsstrom	5000 A
Zusatzmerkmale
Typ des Stromwandlers	Klimafest für Schiene Massivkern
Stromwandlerverhältnis	5000/5
Konventioneller thermischer Strom in freier Luft (Ith)	60 kA
Dynamischer Haltestrom	2,5 Ith
Max. Sicherheitsfaktor	10
[Ue] Bemessungs-Betriebsspannung	< 720 V AC 50/60 Hz
[Ui] Bemessungs-Isolationsspannung	3 kV
Montagemodus	Isolierte Feststellschraube
Montagehalterung	Sammelschiene
Breite	Außerhalb: 175 mm Innen: 55 mm
Höhe	Außerhalb: 242 mm Innen: 165 mm
Tiefe	Gesamt : 110 mm
Produktgewicht	3,1 kg
[Uimp] Bemessungs-Stoßspannungsfestigkeit	3 kV
elektrische Isolationsklasse	Klasse B
Öffnung der Schienen	165 x 55
Dichtung	Mit
Montage
Produktzertifizierungen	CE EAC
Schutzart (IP)	IP20
Relative Luftfeuchtigkeit	0…95 %
Umgebungstemperatur bei Betrieb	-25…50 °C
Normen	IEC 61869-2 VDE 0414
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	4,077 kg
VPE 1 Höhe	12,0 cm
VPE 1 Breite	28,0 cm
VPE 1 Länge	30,0 cm
VPE 2 Art	S03
VPE 2 Menge	2
VPE 2 Gewicht	8,641 kg
VPE 2 Höhe	30,0 cm
VPE 2 Breite	30,0 cm
VPE 2 Länge	40,0 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	76ef2415-e8df-41ac-934d-14936531e31b
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
