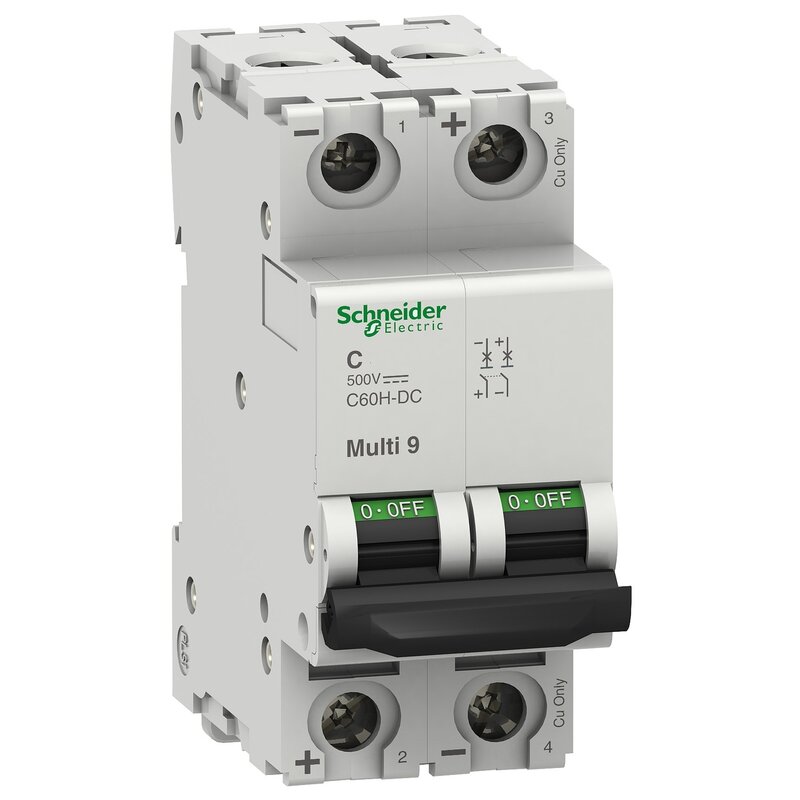

C60H 2-polig C-Kurve

MGN61525
EAN Code: 3606480056963
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
CAD Download
Declaration of conformity Download
Brochure Download
Environmental Disclosure Download
Catalog Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe Multi 9
Produktname Multi9 C60H-DC
Produkt- oder Komponententyp Leitungsschutzschalter
Kurzbezeichnung des Geräts C60H-DC
Geräteanwendung Verteilung
Beschreibung der Pole 2P
Anzahl der geschützten Pole 2
[In] Bemessungsstrom 5 A bei 25 °C
Netzwerktyp DC
Auslöser-Technologie Thermomagnetisch
Kurvenscheibe C
Ausschaltvermögen 20 kA Icu bei 220 V DC entspricht GB 14048.2
10 kA Icu bei 440 V DC entspricht GB 14048.2
6 kA Icu bei 500 V DC entspricht GB 14048.2
20 kA Icu bei 220 V DC entspricht EN/IEC 60947-2
10 kA Icu bei 440 V DC entspricht EN/IEC 60947-2
6 kA Icu bei 500 V DC entspricht EN/IEC 60947-2
5 kA AIR bei 12-500 V DC entspricht UL 1077
Nutzungskategorie Kategorie A entspricht EN/IEC 60947-2
Eignung für Isolation Ja entspricht EN/IEC 60947-2
Normen UL 1077
GB 14048.2
EN/IEC 60947-2
Produktzertifizierungen UR
CCC
IEC
Zusatzmerkmale
[Ue] Betriebsbemessungsspannung 12-500 V DC
Magnetische Auslösegrenze 8,5 x In ± 20 %0AC
[Ics] Bemessungsbetriebs-Ausschaltvermögen 4,5 kA 75 % entspricht GB 14048.2 - 500 V DC
7,5 kA 75 % entspricht GB 14048.2 - 440 V DC
15 kA 75 % entspricht GB 14048.2 - 220 V DC
15 kA 75 % entspricht EN/IEC 60947-2 - 220 V DC
7,5 kA 75 % entspricht EN/IEC 60947-2 - 440 V DC
4,5 kA 75 % entspricht EN/IEC 60947-2 - 500 V DC
Begrenzungsklasse 3 entspricht EN/IEC 60947-2
[Ui] Bemessungs-Isolationsspannung 500 V DC entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit 6 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige Ja
Steuerungstyp Kippschalter
Lokale Signalisierung ON/OFF-Anzeige
Montagemodus Aufsteckbar
Montagehalterung DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken Oben oder unten: Standard
9-mm-Raster 4
Höhe 81 mm
Breite 36 mm
Tiefe 73 mm
Produktgewicht 0,256 kg
Farbe Grau
Mechanische Lebensdauer 20000 Zyklen
Elektrische Lebensdauer 3000 Zyklen L/R = 2 ms
Vorrichtungen für Vorhängeschlösser Verriegelbar
Beschreibung der Verriegelungsoptionen In Position O
Anschlüsse - Klemmen Tunnelklemmen (oben oder unten)1…25 mm² (AWG 18 - AWG 4) - Starr verseilt
Tunnelklemmen (oben oder unten)1…16 mm² (AWG 18 - AWG 6) - flexibel
Tunnelklemmen (oben oder unten)1…16 mm² (AWG 18 - AWG 6) - flexibel mit Aderendhülse
Tunnelklemmen (oben oder unten) - 2 Kabel(n) 1…10 mm² (AWG 18 - AWG 8) - Starr verseilt
Tunnelklemmen (oben oder unten) - 2 Kabel(n) 1…10 mm² (AWG 18 - AWG 8) - flexibel
Tunnelklemmen (oben oder unten) - 2 Kabel(n) 1…10 mm² (AWG 18 - AWG 8) - flexibel mit Aderendhülse
Tunnelklemmen (oben oder unten) - 3 Kabel(n) 1 mm² (AWG 18) - Flexibel verseilt
Drahtabisolierungslänge 14 mm für oben oder unten Verbindung
[M] Anzugsdrehmoment 2,5 Nm oben oder unten
Erdschlussschutz Ohne
Montage
Schutzart (IP) IP20 entspricht IEC 60529
IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad 3 entspricht EN/IEC 60947-2
Überspannungskategorie IV
Tropentauglichkeit 2 entspricht IEC 60068-2
2 entspricht GB 14048.2
Relative Luftfeuchtigkeit 95 % bei 55 °C
Betriebshöhe 2.000 m
Umgebungstemperatur bei Betrieb -25…70 °C
Umgebungstemperatur bei Lagerung -40…85 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Verpackungsgewicht (Lbs) 237,0 g
VPE 1 Höhe 3,6 cm
VPE 1 Breite 7,5 cm
VPE 1 Länge 8,5 cm
VPE 2 Art BB1
VPE 2 Menge 6
VPE 2 Gewicht 1,476 kg
VPE 2 Höhe 8,0 cm
VPE 2 Breite 9,0 cm
VPE 2 Länge 22,8 cm
VPE 3 Art S03
VPE 3 Menge 72
VPE 3 Gewicht 18,425 kg
VPE 3 Höhe 30 cm
VPE 3 Breite 30 cm
VPE 3 Länge 40 cm
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Frei von REACh-SVHC Ja
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Circular Econmomy-Eignung Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
Rücknahme Nein
Sustainable packaging Nein
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=MGN61525_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=MGN61525_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
Silikonfrei Nein
