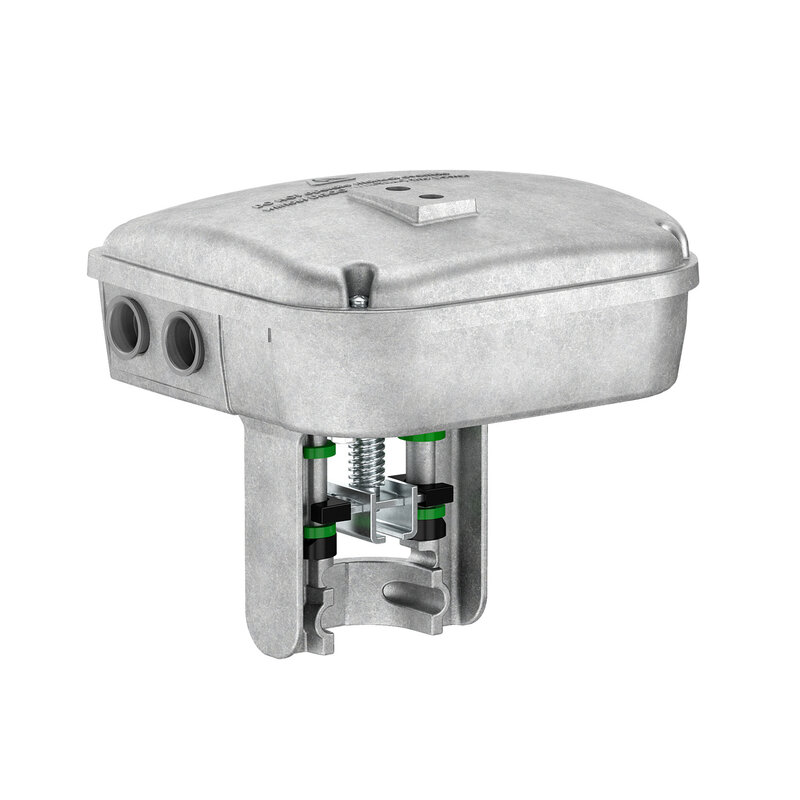

SpaceLogic MP500C-SR Stellantrieb, Multi-Signal Steuerung, Federrücklauf oben (off. Ventil), 24Vac/dc, Anschlussklemme.

MP500C-SRU
EAN Code: 7332552014284
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Other technical guide Download
Instruction sheet Download
Catalog Download
Declaration of Conformity (Sustainability) Download
Circularity Profile Download
Environmental Disclosure Download
Declaration of conformity Download
Specification sheet Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Ventile: Kompatible Produkte

VP220E-40CQS

SMARTX PIBCV DN40 - STD DURCHFLUSS
VP220E-50CQS

VB: 50 mm, 2 W, PI, G ext, 5 bis 12,5 m3/h (20,01 bis 55,04 gpm), Glycol and Water, PIBCV, No Dam
VP220F-100CQS

VB: 100 mm, 2 W, PI, FLG, BR, 15,2 bis 38 m3/h, Glycol und Wasser, PIBCV, kein Dampf
VP220F-80CQS

SMARTX PIBCV DN80 - STD DURCHFLUSS
Ventile (4)

Spezifikationen

Hauptmerkmale
Produktreihe Stellantriebe SmartX Actuator
Produkt- oder Komponententyp Stellglied
Stellantriebstyp Elektrisch
Produktserie Stellantriebe MP500C-SR
Produktbestimmung druckunabhängige Regelventile
Motortyp Bürstenloser Gleichstrommotor
Transformator-Nennleistung in VA 50 VA
Leistungsaufnahme in VA 30 VA AC
Verlustleistung Rücklauf Rückstellung
Steuersignal Schwimmend
Proportional/modulierend
Anschluss an die Rohrleitung Kabelkanal-Anschlusslöcher
Zielregion Europa
Asien-Pazifik.
Nord-Amerika.
Australien.
Zusatzmerkmale
Stellglied Linear
Steuerungstyp Automatische Rückstellung
Schalterfunktion 2 SPDT (Optional)
rated supply voltage 24 V AC/DC
Analoger Eingangsbereich 0 - 10 V DC
Rückkopplungssignal 2 - 10 V DC
0 - 5 V DC
Automatische Kalibrierung des Hubes Richtig
elektrische Isolationsklasse Klasse III
[N] Kraft 500 N
[lbf] Kraft 113 lbf
Zusätzliche Merkmale Feldweise wählbare, potentialfreie Eingangssignallaufzeit
Leitungen und Verbindungen Klemmenblock
Laufzeit des Hubes 30 s
Montage
Schutzart (IP) IP54
Umgebungstemperatur bei Betrieb -10…50 °C
Relative Luftfeuchtigkeit 0…90 % rF, nicht kondensierend
Umgebungstemperatur bei Lagerung -25…65 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 22,8 cm
VPE 1 Breite 23 cm
VPE 1 Länge 31,6 cm
Verpackungsgewicht (Lbs) 3,44 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme Ja
Sustainable packaging Nein
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=MP500C-SRU_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=MP500C-SRU_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
