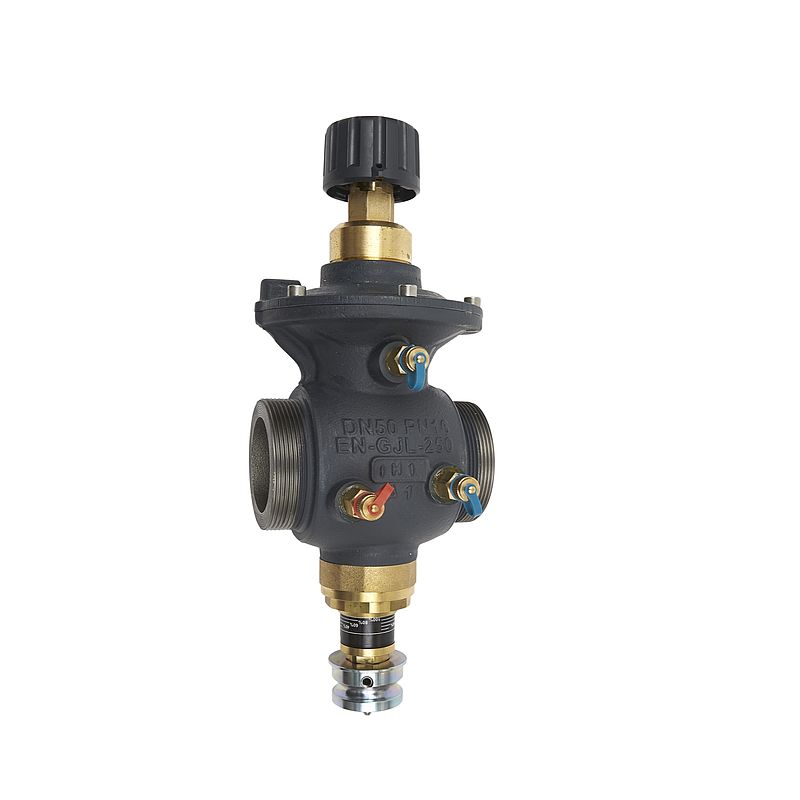

VB: 50 mm, 2 W, PI, G ext, 5 bis 12,5 m3/h (20,01 bis 55,04 gpm), Glycol and Water, PIBCV, No Dam
VP220E-50CQS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (3)
Aktoren: Kompatible Produkte
Aktoren (3)
: Kompatible Produkte
(3)
: Kompatible Produkte
(3)
: Kompatible Produkte
(3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Ventil-Produktpalette | SpaceLogic |
| Produkt- oder Komponententyp | Ventil |
| Ventiltyp | Druckunabhängig |
| Ventil-Produktreihe | VP220E |
| Geräteanwendung | Luftbehandlungsgerät Gebläsekonvektoreinheit Strahlungsfeld Endgerät |
| Medienkompatibilität | Glykol 25 % Glykol 30 % Glykol 50 % Wasser |
| Ventilkonfiguration | 2-Wege |
| Ventilanschlussgröße | G Außen |
| Ventilanschlussgröße | G 2-1/2A |
| Gehäusegröße | 50 mm (2 Zoll) |
| Rohrgröße | 50 mm |
| Durchfluss-Charakteristik | Linear |
| Zulässiger statischer Druck | 16 bar, 200 psi bis zu 150°F |
| Druckklasse | PN16 ANSI-Klasse 125 |
| Temperatur der Betriebsflüssigkeit | -10…120 °C |
| Druckflüssigkeit - max. Delta P normale Lebensdauer | 399,9 kPa |
| Min. Durchflussmenge (gpm) | 22 Gallonen (US)/Minute |
| Durchflussmenge (gpm) | 55 Gallonen (US)/Minute |
| Max. Durchflussmenge (gpm) | 55 Gallonen (US)/Minute |
| Min. Durchflussmenge (lps) | 1,40 l/s |
| Durchflussmenge (lps) | 3,47 l/s |
| Durchflussmenge (m³/h) | 12,5 m³/h |
| Max. Durchflussmenge (lps) | 3,47 l/s |
| Min. Durchflussmenge (m³/h) | 5 m³/h |
| Max. Durchflussmenge (m³/h) | 12,5 m³/h |
| Min. Druckdifferenz (kPa) | 30 kPa |
| Max. Druckdifferenz (kPa) | 600 kPa |
| Min. Druckdifferenz (psi) | 4,35 psi 4,35 psi |
| Max. Druckdifferenz (psi) | 87 psi 87 psi |
| Absperrdruck | 232 psi 1.600 kPa |
| Stellventil-Regelbarkeit | 1000:1 |
| Sitzleckage | Anschluss A: 0,05 % von Qnom |
| Einstellknopf für die Genauigkeit | 5 % |
| Schaftbewegung | Linear |
| Gehäusematerial | Grauguss GG-25 |
| Sitzmaterial | Anschluss A: Edelstahl AISI 303 |
| Schaftmaterial | Edelstahlfarben |
| Werkstoff der Spindeldichtung | EPDM (Ethylen-Propylen-Dien-Monomer) |
| Material Membrane | EPDM (Ethylen-Propylen-Dien-Monomer) |
| Zielregion | Europa Asien-Pazifik. Nord-Amerika. Australien. |
Zusatzmerkmale |
| Max. Durchflussmenge (lph) | 12.500 l/h |
| Min. Durchflussmenge (lph) | 5.000 l/h |
| Durchflussmenge (lph) | 12.500 l/h |
| Typ des Kommunikationsanschlusses | T/P | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 52,2 cm |
| VPE 1 Breite | 22,2 cm |
| VPE 1 Länge | 15,6 cm |
| Verpackungsgewicht (Lbs) | 8,18 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=VP220E-50CQS_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=VP220E-50CQS_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
