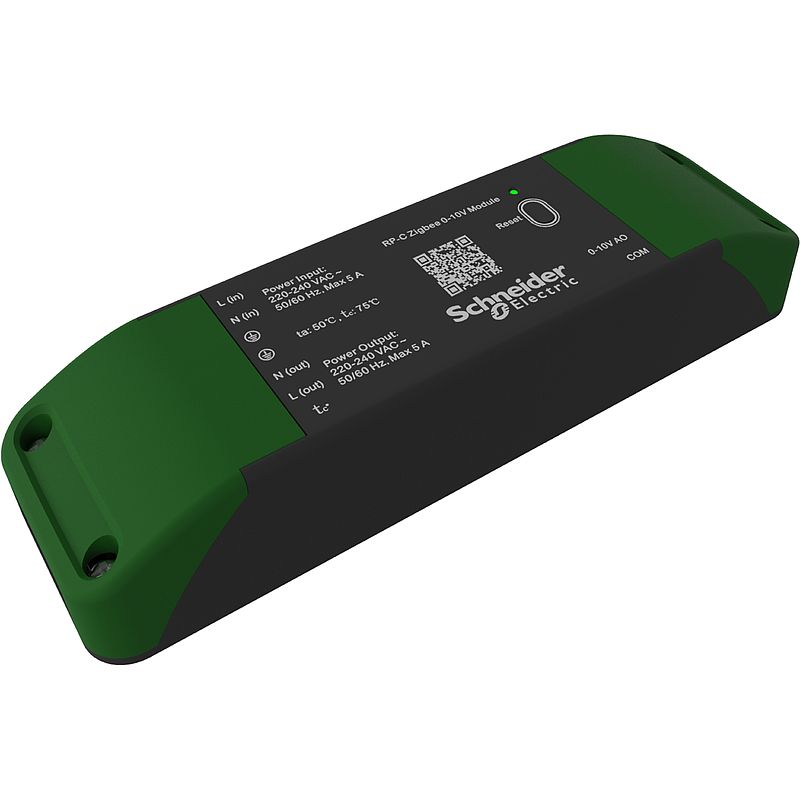

SpaceLogic ZigBee Bridge RP-C-EXT-ZB-0-10V-1

SXWREZB010110001

Nur über unseren Service ver…

Eingestellt am: 15. May 2025

Der Service wurde eingestellt am: 31. December 2025

EAN Code: 3606481806673

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
CAD	Download
Instruction sheet	Download
Specification sheet	Download

Hauptmerkmale
Baureihe	EcoStruxure Building Operation
Produktname	SmartX-Raum-Steuergerät
Kurzbezeichnung des Geräts	RP-C-EXT-ZB-0-10V-1
Produktmarke	Schneider Electric
Produkt- oder Komponententyp	Steuereinheit 0 - 10 V
[UH,nom] Bemessungs-Betriebsspannung	230 V AC
Anzahl diskrete Ausgänge	1 Lampe
Diskrete Ausgangsspannung	0 - 10 V für Lampe
Diskreter Ausgangsstrom	5 A (DA+, DA-)
Zusatzmerkmale
Versorgungsspannungsgrenzen	207…253 V
Netzwerkfrequenz	50 Hz 60 Hz
Max. Leistungsaufnahme in W	1 W
Kompatible Produktfamilie	EcoStruxure Building Operation Software
Prozessorname	ARM Cortex-M4
Speicherbeschreibung	Flash 512 kB Interner Arbeitsspeicher 64 kB
Daten gesichert	1 MB Flash-Speicher
Funktion verfügbar	Beleuchtungssteuerung
Kommunikationsprotokoll	Zigbee 3.0 HA
Lokale Signalisierung	LED (grün/rot) für Ladestatus
Elektrischer Anschluss	2-polig Klemmenblock, 1 Klemme(n)Ausgangskreis 6-polig Klemmenblock, 1 Klemme(n)Netzteil
Messbereich	< 50 W >= 50 W
Messgenauigkeit	± 2 W ± 2 %
Montagehalterung	Decke
Höhe	44 mm
Tiefe	30 mm
Breite	155 mm
Produktgewicht	126 g
Montage
Normen	EN 62493:2015 EN 62479:2010 EN 61347-1:2015 EN 61347-2-11:2001
Umgebungstemperatur bei Betrieb	-20…50 °C
Umgebungstemperatur bei Lagerung	-30…65 °C
Relative Luftfeuchtigkeit	0…85 %, nicht kondensierend
Schutzart (IP)	IP20
Flammenfestigkeit	UL94-V0
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	140 g
VPE 1 Höhe	16,6 cm
VPE 1 Breite	5,4 cm
VPE 1 Länge	3,8 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Quecksilberfrei	Ja
SCIP-Nummer	091eabca-0781-40bd-a77b-6acdb7972bf3
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	https://download.schneider-electric.com/files?p_Doc_Ref=SXWREZB010110001_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

SXWREZB010110001 EU-RoHS-Erklärung 03/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
SpaceLogic™ RP-C-EXT-ZB-DALI and RP-C-EXT-ZB-0-10V Installation Sheet 15/03/25 · Instruction sheet	0,9 MB	Download
Bridge-688 - 3D CAD 15/03/25 · CAD	9,4 MB	Download
DoC DE upd8 14/09/24 · Declaration of conformity	0,8 MB	Download
01/01/70 Specification sheet	0,0 MB	Download
