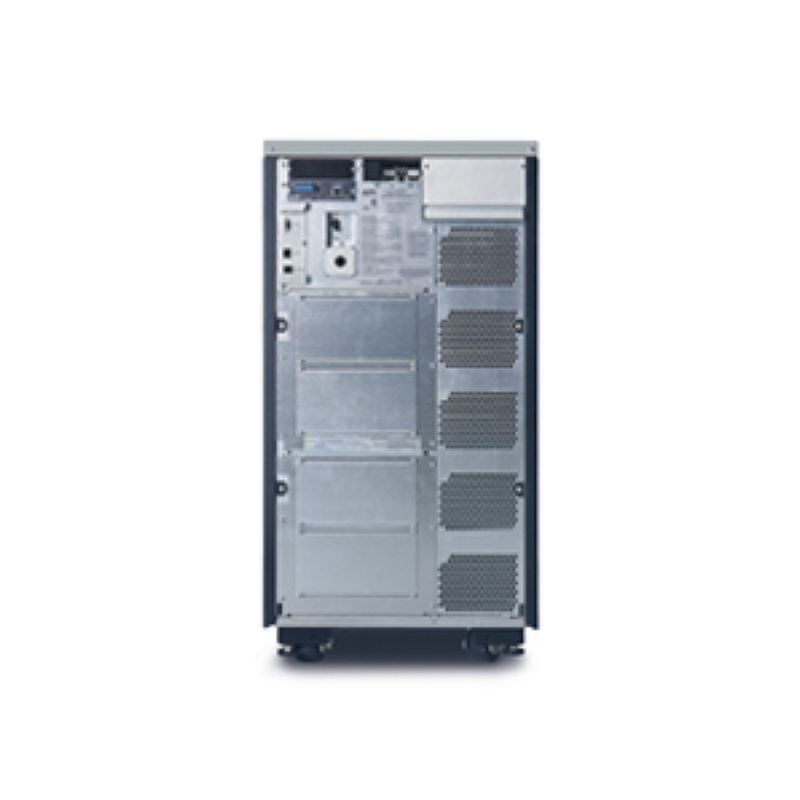

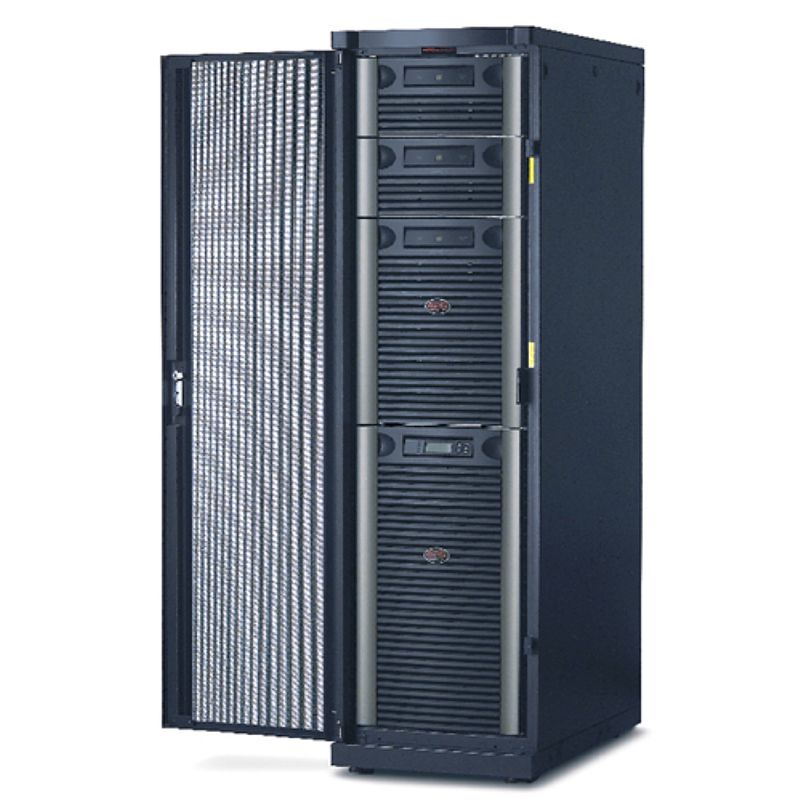

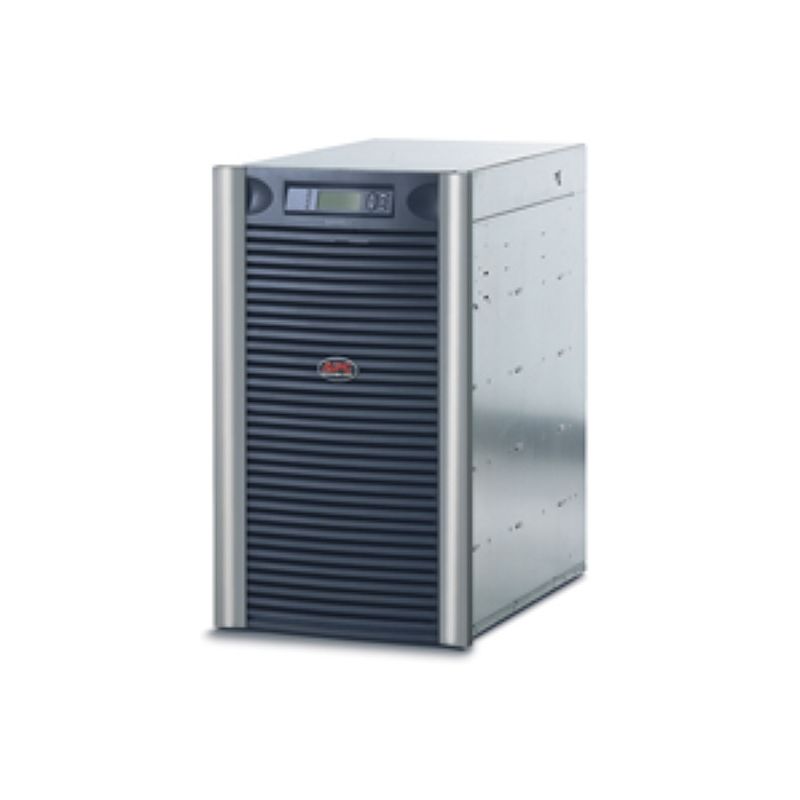

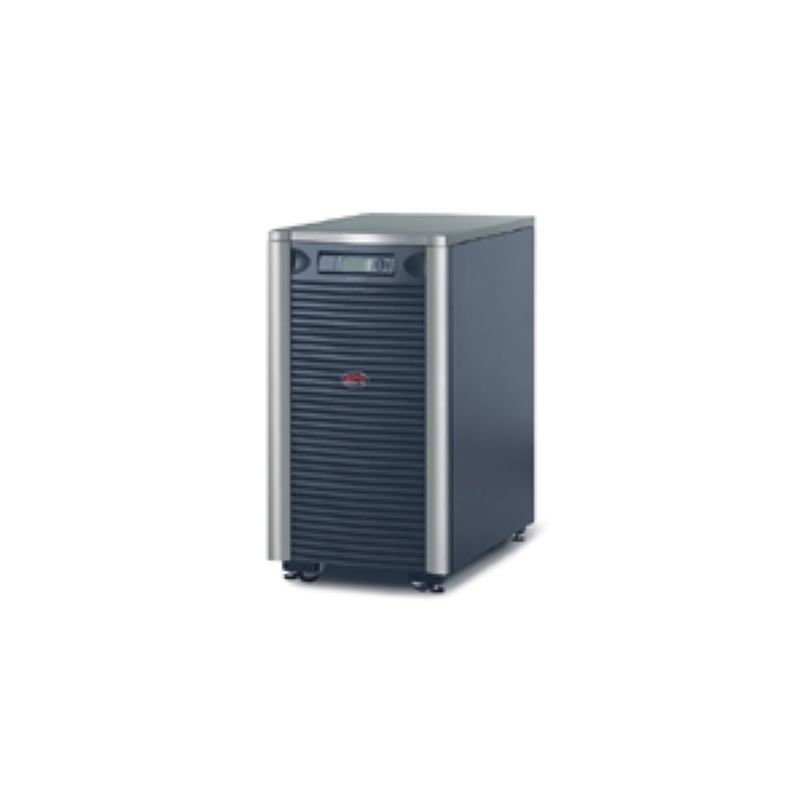

APC Symmetra LX 16kVA N+1 Rack-Mount Frame, 220/230/240V oder 380/400/415V

SYAF16KRMI
APC Brand
EAN Code: 0731304218913
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Declaration of conformity Download
Instruction sheet Download
User guide Download
Certificate Download
Circularity Profile Download
Firmware Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Battery Accessories: Kompatible Produkte

SYARMXR3B3I

APC Symmetra LX Extended Run Rackmount mit 3 SYBT5, 230 V
SYARMXR9B9

APC Symmetra LX mit verlängerter Laufzeit, Rackmontage, mit 9 SYBT5, 208 V
SYARMXR9B9I

APC Symmetra LX Extended Run Rackmount mit 9 SYBT5, 230 V
SYAXR9B9I

APC SYMMETRA LX EXTENDED RUN TOWER MIT 9 SYBT5, 230 V
SYBFXR3RMI

APC SYMMETRA LX 3 BATTERIEN, RACKMOUNT XR RAHMEN, 230 V
SYBFXR9I

APC SYMMETRA LX 9 BATTERIEN, TOWER XR RAHMEN, 230 V
SYBFXR9RMI

APC SYMMETRA LX 9 BATTERIEN, RACKMOUNT XR RAHMEN, 230 V
SYBT5

APC Symmetra LX Batteriemodul
SYRMXR2B4I

APC Symmetra RM XR Rahmen mit 2 SYBT2, skalierbar bis 4 220–240 V
SYRMXR4B4I

APC Symmetra RM XR Rahmen mit 4 SYBT2, 220–240 V
Battery Accessories (10)

PDUs: Kompatible Produkte

SYPD9

APC Symmetra RM 2 - 6 kVA, 230 V Hardwire Kit
SYPD8

SY Rackmount PDU 4XC19
SYPD4

APC Symmetra RM 220–240 V Rückwand-Kit mit (8) IEC320 C13 & (2) IEC320 C19
SYPD10

Symmetra Rackmount, 230 V, Rückwand-Kit mit (2) IEC320 C19 und (1) IEC 60309
PDUs (4)

Leistungsmodule: Kompatible Produkte

SYPM4KI

APC Symmetra LX 4kVA Stromversorgungsmodul, 220/230/240 V
Leistungsmodule (1)

Racks: Kompatible Produkte

AR7700

NetShelter SX 600 mm/750 mm Stabilisierungsplatte
AR7701

Befestigungs-Kit für NetShelter SX
AR8101BLK

Airflow Management Blenden-Kit (1 HE, 2 HE, 4 HE, 8 HE), schwarz
AR8108BLK

1 HE Airflow Management Blenden-Kit (2 Stck.), schwarz
AR8136BLK

Blende für optimierte Luftstromführung, 1 HE 19", schwarz, für die werkzeuglose Montage Airflow Management, 10 Stück
Racks (5)

Service Bypass Panel: Kompatible Produkte

SBP3000RMI

APC Service Bypass PDU, 230 V, 16 A mit (6) IEC C13 und (1) C19
SBP5000RMI2U

APC Service Bypass Panel - 230 V, 32 A, BBM, Eingang IEC320 C20, festverdrahtet, IEC-320 Ausgänge (2) C19 (8) C13
SBP6KRMI2U

APC Service Bypass Panel - 230 V, 32A, MBB, Eingang festverdrahtet, (4) IEC-320 C19 Ausgänge
SBP16KRMI4U

APC Service Bypass Panel 230 V, 100 A, MBB, Eingang festverdrahtet, (3) 30 A Ausgang festverdrahtet
Service Bypass Panel (4)

Smart Slots: Kompatible Produkte

AP9810

APC Dry Contact I/O Zubehör
Smart Slots (1)

Schnittstellen-Anschlüsse: Kompatible Produkte

940-0020

USV-Kommunikationskabel, einfache Signalisierung
940-0024

USV-Kommunikationskabel für Smart Signalling
AP940-0625A

USV-Kommunikations-Kabel für Smart Signalling, 2m - DB9 auf RJ45
AP940-1525A

USV-Kommunikations-Kabel für Smart Signalling, 2 m - DB9 auf RJ45
AP9804

USV-Kommunikationskabel, einfache Signalisierung, Smart Signalling, 4,5 m
AP9815

Verlängerungskabel für USV-Kommunikationskabel, 5 m
AP98275

USV-Signalisierung für IBM AS/400 und IBMi (IBM Power Systems)
Schnittstellen-Anschlüsse (7)

Spezifikationen

Übersicht
Ausführung Nicht zur Verwendung durch Verbraucher bestimmt. Redundante Hochleistungs-USV mit skalierbarer Kapazität und Überbrückungszeit für beengte Serverräume sowie Sprach- und Datennetzwerke
Lieferzeit Normalerweise auf Lager
Hauptmerkmale
Haupteingangsspannung 220 V AC 1 Phase
400 V AC 3 Phasen
230 V AC 1 Phase
240 V AC 1 Phase
380 V AC 3 Phasen
415 V AC 3 Phasen
Eingangsspannung 220 V
240 V
380 V
415 V
Ausgangsspannung 220 V AC 1 Phase
230 V AC 1 Phase
240 V AC 1 Phase
Ausgangsspannung 220 V
240 V
Bemessungsleistung in W 11200 W
Nennleistung in VA 16000 VA

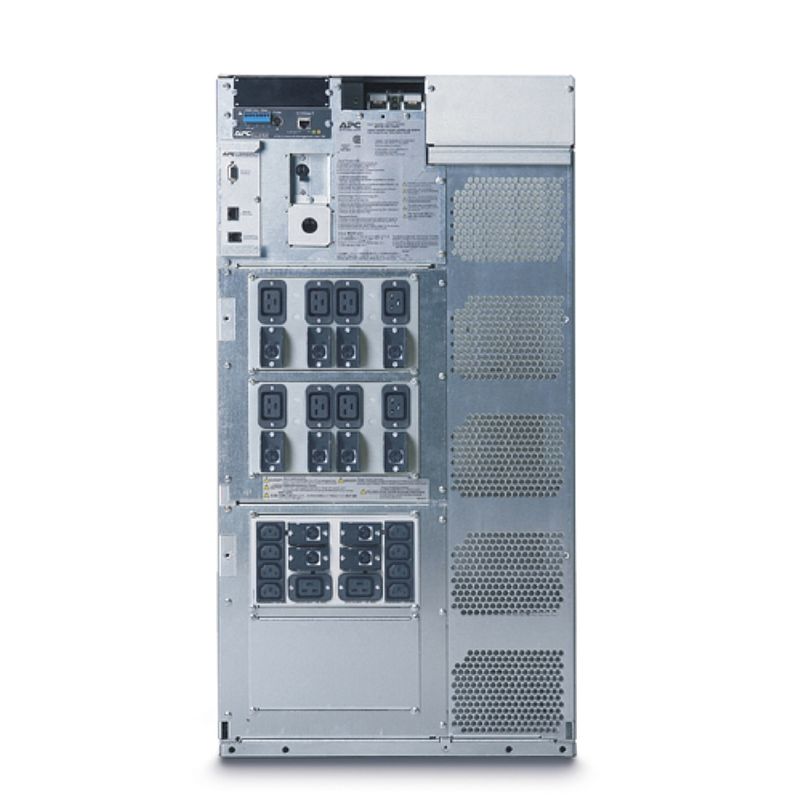

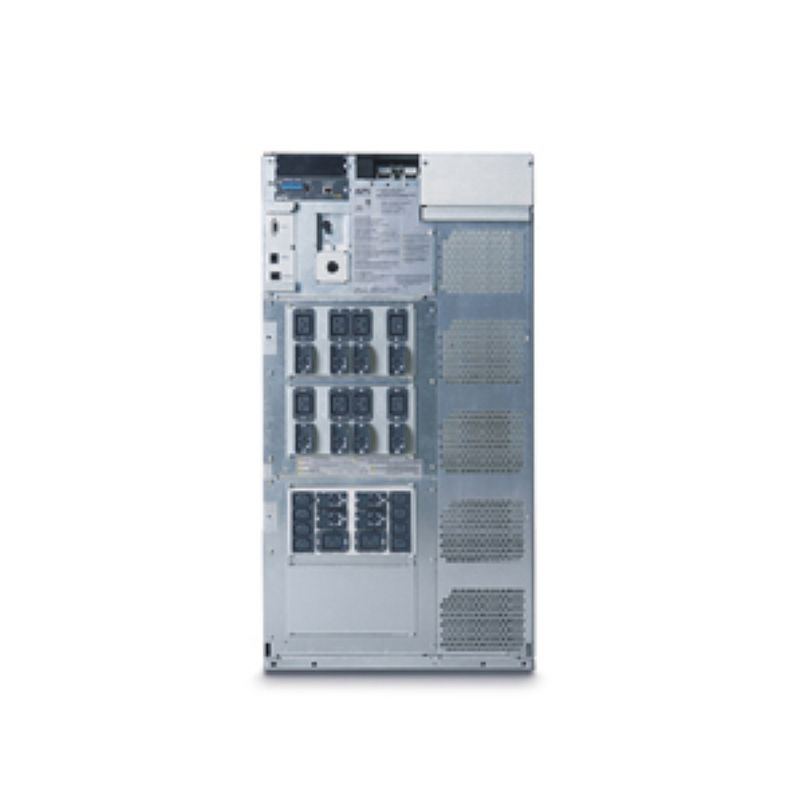

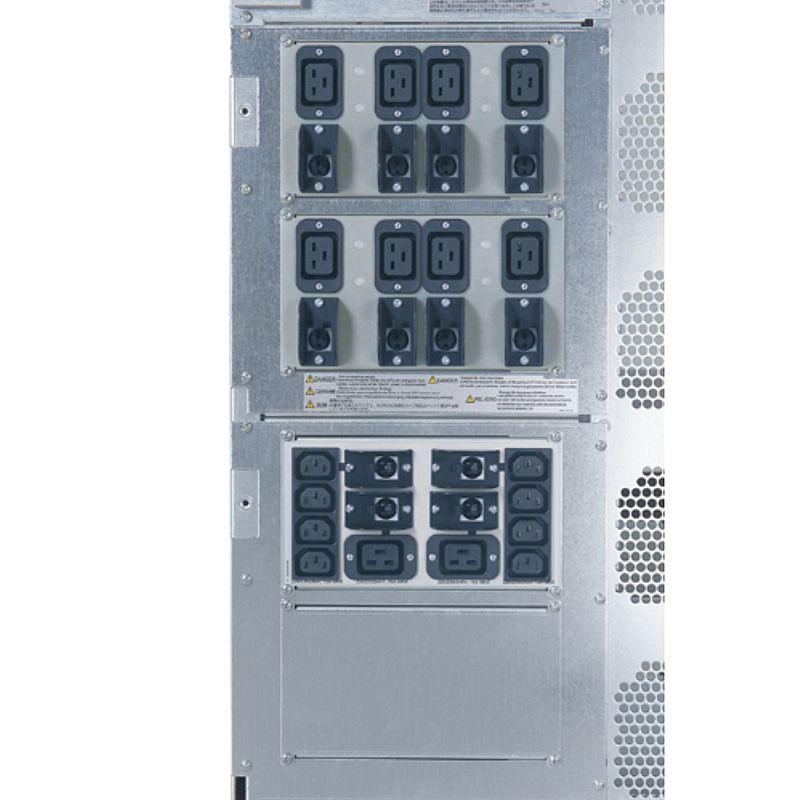

Anschlussart der Ausgänge 8 IEC 60320 C13
10 IEC 60320 C19
Typ des Ausgangssteckers Fest verdrahtet 3-adrig (H N + E) for 1 zone(s)
Netzwerkfrequenz 45 - 65 Hz automatische Erfassung
Anzahl der Eingangsanschlüsse 1 fest verdrahtet 3-adrig (1PH + N + G)
1 fest verdrahtet 5-adrig (3P + N + E)
Eingangsspannungsgrenzen 155 - 276 V
290 - 480 V 3:1
Cos phi 0,98
Max. konfigurierbare Leistung in W 11200 W
Oberschwingungsverzerrung Weniger als 5 % bei Volllast
Ausgangsfrequenz 47 - 63 Hz Netzsynchronisation
60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert
50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert
Scheitelfaktor Bis zu 5:1
USV-Typ On-Line
Wellentyp Sinuswelle
Bypass-Typ Interner Bypass (automatisch und manuell)
Wirkungsgrad 90 % (Volllast)
Max. Ausgangsstrom 73 A
Max. konfigurierbare Leistung in VA 16000 VA
Zusatzmerkmale
Anzahl der Rack-Einheiten 19U
Geliefertes Zubehör CD mit Software
Dokumentations-CD
Installationsanleitung
Benutzerhandbuch
Web/SNMP-Managementkarte
Leistungsmultiplikator 1
Anzahl der freien Steckplätze für Leistungsmodule 5
Redundant Yes
Größe der USV-Version Internetanbindung
Server
Telekommunikation
Größe der USV L
Wertmultiplikator 1
Farbe Schwarz
Silber
Höhe 838 mm
Breite 472 mm
Tiefe 688 mm
Produktgewicht 95,45 kg
Montageort Frontseite
Montagepräferenz Niedriger
Montagemodus Aufbau
USB-kompatibel No
Kurvengleichung Efficiency
Max. Kurvenlast 100 %
Max. der Kurve X-Achse 100 %
Min. der Kurve X-Achse 0 %
Titel der Kurve X-Achse Load
Einheiten der Kurve X-Achse Percentage
Max. der Kurve Y-Achse 100 %
Min. der Kurve Y-Achse 50 %
Titel der Kurve Y-Achse Efficiency
Einheiten der Kurve Y-Achse Percentage
Grafische Anzeige 1
Hinweis der OP-Temperatur anzeigen No
Zusätzliche Informationen Konfigurierbar für 220, 230 oder 240 V Nennausgangsspannung
freie Steckplätze 1
Vorinstalliertes Gerät Network management card with environmental monitoring
Bedienfeld Multifunktions-LCD-Status- und Steuerkonsole
Notabschaltung Ja
Alarm Akustische und sichtbare Alarme : priorisiert nach Schweregrad
Produkt- oder Komponententyp Rahmen
Baureihe Symmetra LX
Battery type Lead-acid internal sold separately
UPS connectivity Serial port
Available expansion slot
Pre-installed network management card 3
Montagemodus Aufbau with included kit
Batterien und Überbrückungszeit
Batterietyp Bleisäurebatterie
Anzahl der freien Batterieschächte 4
Batterielebensdauer 3…5 Jahre
Verlängerte Laufzeit 1
Montage
Produktzertifizierungen C-Tick
CE
GOST
VDE
Normen EN 50091-1
EN 50091-2
EN 55022 Klasse A
EN 55024
EN 60950
IEC 60950
Umgebungstemperatur bei Betrieb 0…40 °C
Relative Luftfeuchtigkeit 5…95 %
Betriebshöhe 0 - 10.000 ft
Umgebungstemperatur bei Lagerung -15…45 °C
Relative Feuchtigkeit bei Lagerung 5…95 %
Aufbewahrungshöhe 0…4572 m
Geräuschpegel 62 dBA
Wärmeabgabe 3707 Btu/h
Verpackungseinheiten
Verpackungsgewicht (Lbs) 120,45 kg
VPE 1 Höhe 105,4 cm
VPE 1 Breite 99,7 cm
VPE 1 Länge 59,9 cm
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Vertragliche Gewährleistung
Garantie (in Monaten) 24

Nachhaltigkeit

Nachhaltigkeit
Bleifrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme Ja
Austauschbare Batterie Vom Benutzer austauschbar
CO2-Bilanz (kg CO2 eq.) 365
Total lifecycle Carbon footprint 365 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 348.9008612937
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] 349 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 8.8135569007
CO₂-Fußabdruck der Distributionsphase [A4] 9 kg CO2 eq.
CO₂-Fußabdruck der Installationsphase [A5] 0 kg CO2 eq.
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] 0 kg CO2 eq.
Sustainable packaging Nein
Carbon footprint of the end-of-life phase [C1 to C4] 7.7656294016
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] 8 kg CO2 eq.
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=SYAF16KRMI_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=SYAF16KRMI_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29

Dokumente

Aktueller Filter
  • Dokumentenkategorie
  • Sprache
55 Dokumente
SYAF16KRMI EU-RoHS-Erklärung
07/04/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
SYAF16KRMI REACh-Erklärung
07/04/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
Network Management Card 2 (NMC2) Firmware for Symmetra with AP9630/31 15/03/25 · Firmware 3,9 MB Download
Network Management Card 3 (NMC3) Firmware for Symmetra (SY) with AP9640/41/43 15/03/25 · Firmware 3,7 MB Download
Rack enclosures and accessories, Circularity Profile, EOLI, Schneider Electric 15/03/25 · Circularity Profile 1,4 MB Download
Symmetra LX Safety and General Information 200-240 V v.1 (Manual) 15/03/25 · User guide 0,8 MB Download
SAI Symmetra LX y kit de raíl con ampliación v.1 (manual)
15/03/25 · User guide 		0,3 MB Download
Start Up Instructions Symmetra LX 220/230/240 VAC 15/03/25 · User guide 0,9 MB Download
Physical Installation Symmetra LX 220/230/240 VAC 15/03/25 · User guide 0,7 MB Download
Physical Installation Symmetra LX 220/230/240 VAC 15/03/25 · User guide 0,7 MB Download
Electrical Install Symmetra LX 220/230/240 Vac TWR/RM 15/03/25 · User guide 0,8 MB Download
Symmetra LX Operations 200-240 V v.1 (Manual) 15/03/25 · User guide 1,1 MB Download
Symmetra LX Operations 200-240 V v.1 (Manual) 15/03/25 · User guide 1,4 MB Download
Guida alla sicurezza per i prodotti Symmetra LX
15/03/25 · Instruction sheet 		0,4 MB Download
Guide de sécurité Symmetra LX
15/03/25 · Instruction sheet 		0,5 MB Download
Guía de seguridad de Symmetra LX
15/03/25 · Instruction sheet 		0,5 MB Download
Instalación en torre de Symmetra LX 220/230/240 VCA 15/03/25 · User guide 1,8 MB Download
Symmetra LX Tower Installazione 220/230/240 VAC 15/03/25 · User guide 2,3 MB Download
Installation en tour Symmetra LX 220/230/240 VCA 15/03/25 · User guide 2,3 MB Download
CB Certificate for Symmetra LX 4 kVA to 20 kVA
15/03/25 · Certificate 		3,2 MB Download
VDE for Symmetra
15/03/25 · Certificate 		1,0 MB Download
VDE CB Certificate SYAF8KI, SYA4K8I, SYBFXR3RMI, SYAF8KRMI, SYAF8KRMI-IN, SYAF8KRMI-CC, SYAF16KI, SYAF16KRMI, SYAF16KRMI-IN, SYAF16KRMI-CC, SYAF16KXR9I, SYAF20KRMI, SYA4K8RMI, SYA8K16I, SYA8K16IXR, SYA8K16RMI, SYA8K8I, SYA8K8RMI, SYA12K16I, SYA12K16RMI, SYA16K16I, SYA16K16IXR, SYA16K16RMI, SYA20KRMI, SYA8K16IX798XB, SYA8K16IXRX798XB, SYA8K8IX798XB, SYBFXR9I, SYBFXR9RMI
15/03/25 · Certificate 		0,1 MB Download
Symmetra LX Operations 200-240 V v.1 (Manual) 15/03/25 · User guide 1,0 MB Download
Start Up Instructions Symmetra LX 220/230/240 VAC
15/03/25 · User guide 		0,8 MB Download
Symmetra LX Tower Installation 220/230/240 VAC 15/03/25 · User guide 2,3 MB Download
Installation guide Symmetra LX Optinal Cable Box
15/03/25 · User guide 		0,2 MB Download
Symmetra LX Declaration of Conformity (Sheet)
15/03/25 · User guide 		0,0 MB Download
Symmetra LX Adapter Cables for Connecting Symmetra LX Systems to Symmetra Tower Battery Systems 200 V, 208 V, 230 V v.1 (Sheet)
15/03/25 · User guide 		0,9 MB Download
Physical Installation Symmetra LX 220/230/240 VAC 15/03/25 · User guide 0,7 MB Download
Symmetra LX UPS & Extended Run Rail Kit v.1 (Manual)
15/03/25 · User guide 		0,3 MB Download
Electrical Install Symmetra LX 220/230/240 Vac TWR/RM
15/03/25 · User guide 		0,8 MB Download
Symmetra LX Safety and General Information 200-240 V v.1 (Manual)
15/03/25 · User guide 		0,7 MB Download
Symmetra LX USV & Extended Run Rail Kit v.1 (Handbuch)
15/03/25 · User guide 		0,3 MB Download
Electrical Install Symmetra LX 220/230/240 Vac TWR/RM 15/03/25 · User guide 0,8 MB Download
Symmetra LX Safety and General Information 200-240 V v.1 (Manual) 15/03/25 · User guide 0,8 MB Download
Physical Installation Symmetra LX 220/230/240 VAC 15/03/25 · User guide 0,7 MB Download
Symmetra LX Tower-Installation 220/230/240 VAC 15/03/25 · User guide 1,8 MB Download
Start Up Instructions Symmetra LX 220/230/240 VAC 15/03/25 · User guide 0,9 MB Download
Symmetra LX Operations 200-240 V v.1 (Manual) 15/03/25 · User guide 1,2 MB Download
Symmetra LX Safety Guide
15/03/25 · Instruction sheet 		0,4 MB Download
Symmetra LX Sicherheitshinweise
15/03/25 · Instruction sheet 		0,5 MB Download
UK Declaration of Conformity 15/03/25 · Declaration of conformity 0,4 MB Download
EU Declaration of Conformity 15/03/25 · Declaration of conformity 0,1 MB Download
Start Up Instructions Symmetra LX 220/230/240 VAC 15/02/25 · User guide 0,9 MB Download
Electrical Install Symmetra LX 220/230/240 Vac TWR/RM 15/02/25 · User guide 0,8 MB Download
Symmetra LX Operations 200-240 V v.1 (Manual) 15/02/25 · User guide 1,1 MB Download
Symmetra LX Safety and General Information 200-240 V v.1 (Manual) 20/01/25 · User guide 0,8 MB Download
Symmetra LX Safety and General Information 200-240 V v.1 (Manual) 20/01/25 · User guide 0,8 MB Download
Manuale per UPS Symmetra LX e kit guide prolunga Kit v.1
20/01/25 · User guide 		0,3 MB Download
Kit de rails Symmetra LX avec extension et onduleur v.1 (manuel)
20/01/25 · User guide 		0,3 MB Download
Start Up Instructions Symmetra LX 220/230/240 VAC 20/01/25 · User guide 0,9 MB Download
Physical Installation Symmetra LX 220/230/240 VAC 20/01/25 · User guide 0,7 MB Download
Electrical Install Symmetra LX 220/230/240 Vac TWR/RM 20/01/25 · User guide 0,8 MB Download
CB Report,CE EMC Directive,CE Safety (Directives 73/23/EEC&93/68/EEC),GOST,VDE GS Mark
20/01/25 · Certificate 		2,7 MB Download
01/01/70 Declaration of Conformity (Sustainability) 0,0 MB Download
