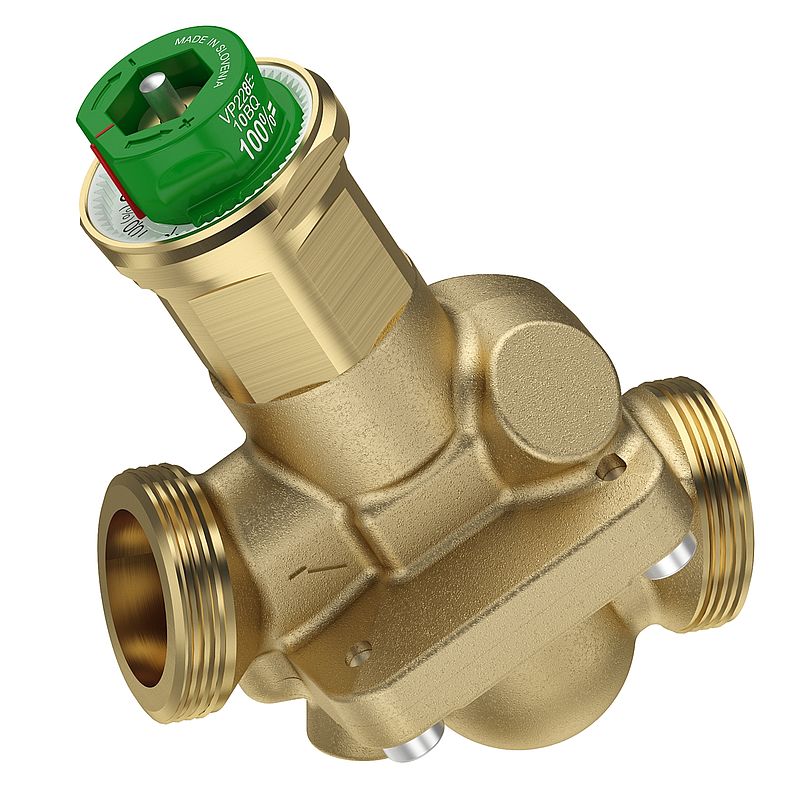

SpaceLogic VP228E PIBCV (PICV), 2-Way, PN16, DN10, G1/2 Ext. Thread, Std Flow: 0.06…0.28 m³/h (…0.076 l/s), No PT plugs.
VP228E-10BQSNT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Specification sheet
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile : Kompatible Produkte
(10)
: Kompatible Produkte
(10)
: Kompatible Produkte
(10)
: Kompatible Produkte
(10)
: Kompatible Produkte
(10)
: Kompatible Produkte
(10)
: Kompatible Produkte
(10)
: Kompatible Produkte
(10)
: Kompatible Produkte
(10)
Aktoren: Kompatible Produkte
Aktoren (9)
: Kompatible Produkte
(10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Ventil-Produktpalette | SpaceLogic |
| Produkt- oder Komponententyp | Ventil |
| Ventil-Produktreihe | VP228E |
| Geräteanwendung | Gebläsekonvektoreinheit Strahlungsfeld Endgerät |
| Medienkompatibilität | Glykol 25 % Glykol 30 % Glykol 50 % Wasser |
| Ventilanschlussgröße | G Außen |
| Gehäusegröße | 10 mm (3/8 Zoll) |
| Rohrgröße | 10 mm |
| Durchfluss-Charakteristik | Linear |
| Zulässiger statischer Druck | 16 bar, 200 psi bis zu 150°F |
| Druckklasse | PN16 ANSI-Klasse 125 |
| Temperatur der Betriebsflüssigkeit | -10…120 °C |
| Druckflüssigkeit - max. Delta P normale Lebensdauer | 399,9 kPa |
| Min. Durchflussmenge (gpm) | 0,24 Gallonen (US)/min |
| Durchflussmenge (gpm) | 1,2 Gallonen (US)/min |
| Max. Durchflussmenge (gpm) | 1,45 Gallonen (US)/min |
| Min. Durchflussmenge (lps) | 0,015 l/s |
| Durchflussmenge (lps) | 0,08 l/s |
| Durchflussmenge (m³/h) | 0,28 m³/h |
| Max. Durchflussmenge (lps) | 0,09 l/s |
| Min. Durchflussmenge (m³/h) | 0,06 m³/h |
| Max. Durchflussmenge (m³/h) | 0,33 m³/h |
| Min. Druckdifferenz (kPa) | 16 kPa |
| Max. Druckdifferenz (kPa) | 600 kPa |
| Min. Druckdifferenz (psi) | 2,32 psi |
| Max. Druckdifferenz (psi) | 87 psi |
| Absperrdruck | 232 psi 1.600 kPa |
| Stellventil-Regelbarkeit | 1000:1 |
| Hublänge | 2,25 mm |
| Sitzleckage | Anschluss A: Klasse IV (0,01 %) |
| Einstellknopf für die Genauigkeit | 5 % |
| Schaftbewegung | Linear |
| Gehäusematerial | CW602N Messing |
| Sitzmaterial | Anschluss A: Messing |
| Schaftmaterial | Edelstahlfarben |
| Werkstoff der Spindeldichtung | EPDM (Ethylen-Propylen-Dien-Monomer) |
| Material Membrane | EPDM (Ethylen-Propylen-Dien-Monomer) |
| Zielregion | Europa Asien-Pazifik. Australien. |
| Valve type | Druckunabhängig |
| Valve configuration | 2-Wege | Zusatzmerkmale |
| Max. Durchflussmenge (lph) | 330 l/h |
| Min. Durchflussmenge (lph) | 55 l/h |
| Durchflussmenge (lph) | 275 l/h |
| Typ des Kommunikationsanschlusses | Ohne | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 9,6 cm |
| VPE 1 Breite | 9,4 cm |
| VPE 1 Länge | 10,2 cm |
| Verpackungsgewicht (Lbs) | 360 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 4 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 15 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 1,665 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 5 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Total lifecycle Carbon footprint | 5 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 3.6673818087568892 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 4 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.061615617974196873 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.03132351175508519 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.9867259596730541 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1 kg CO2 eq. |
| EU-RoHS-Richtlinie | Freistellungskonform |
