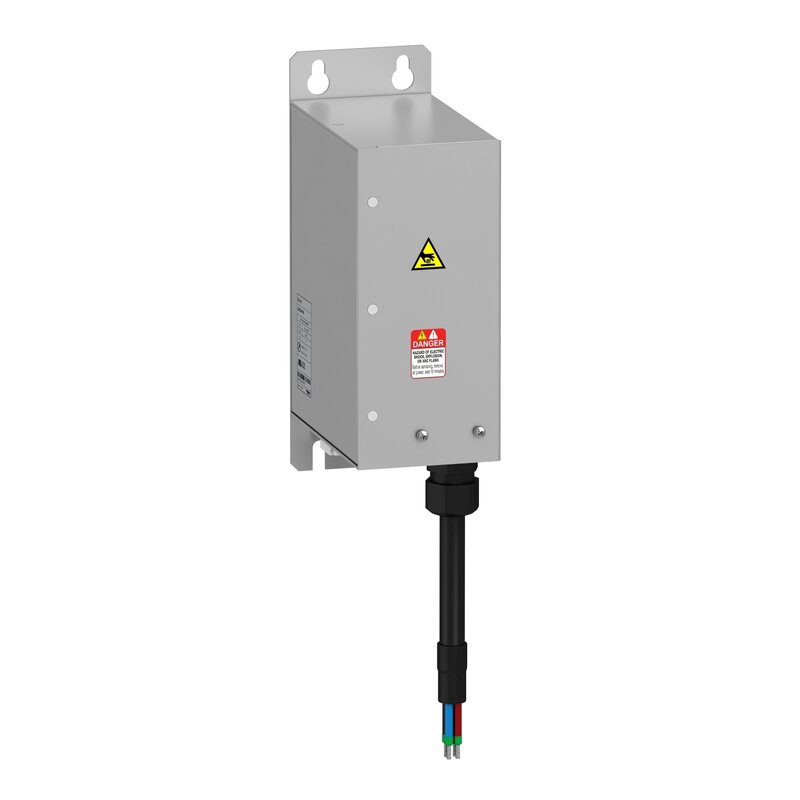

EMV-Funkentstörfilter, für Frequenzumrichter, 3-phasige Versorgung

VW3A4701
Materialpreisgruppe : CI
230,00 €
EAN Code: 3606480736506
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
CAE Download
Instruction sheet Download
CAD Download
Catalog Download
Declaration of conformity Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe Altivar
Produkt- oder Komponententyp EMV-Eingangsfilter
Kompatible Produktfamilie Altivar Prozess ATV900
Altivar Prozess ATV600
Produktkompatibilität Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 0,75 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 1,5 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV650 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 0,75 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 1,5 kW, 200 - 240 V
Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 0,75 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 1,5 kW, 380 - 480 V
Antrieb mit variabler Geschwindigkeit ATV950 Aufputzmontage, Motor: 2,2 kW, 380 - 480 V
Produktspezifische Anwendung EMV-Footprintfilter
[In] Bemessungsstrom 8 A
Thermische Verluste 1,28 W
Anzahl der Netzphasen 3-phasige Versorgung
Zusatzmerkmale
Elektrische Verbindung Klemme 4 mm² AWG 12
Max. Motorkabellänge 150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 380 - 480 V
300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 380 - 480 V
150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 200 - 240 V
300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 200 - 240 V
50 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C1, 200 - 240 V
50 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C1, 380 - 480 V
Maximaler Differenzstrom 7,6 mA bei 400 V 50 Hz TN
7,6 mA bei 400 V 50 Hz TT
Versorgungsspannung 380…480 V
200…240 V
Toleranz 10 %
Mechanische Robustheit Schocks Klasse 3M4 entspricht IEC 60721-3-3
Schwingungen Klasse 3M4 entspricht IEC 60721-3-3
Breite 75 mm
Höhe 220 mm
Tiefe 130 mm
Produktgewicht 2 kg
Montage
Schutzart (IP) IP20Montage nebeneinander
IP21mit Set VW3A47901
Relative Luftfeuchtigkeit 5…95 % Betauung nicht zulässig entspricht IEC 61800-5-1
Umgebungstemperatur bei Betrieb -10…50 °C (ohne Stromreduzierung)
50…60 °C (mit Stromreduzierung 1,5 % pro °C)
Umgebungstemperatur bei Lagerung -40…70 °C
Betriebshöhe 0 - 1.000 m ohne Stromreduzierung
1000 - 4000 m mit Stromreduzierung 1 % pro 100 m
Normen IEC 61800-3
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 14,500 cm
VPE 1 Breite 31,500 cm
VPE 1 Länge 20,000 cm
Verpackungsgewicht (Lbs) 2,274 kg
VPE 2 Art P06
VPE 2 Menge 18
VPE 2 Höhe 75,000 cm
VPE 2 Breite 60,000 cm
VPE 2 Länge 80,000 cm
VPE 2 Gewicht 48,784 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Frei von REACh-SVHC Ja
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
Rücknahme Ja
Sustainable packaging Nein
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=VW3A4701_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung https://download.schneider-electric.com/files?p_Doc_Ref=VW3A4701_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
