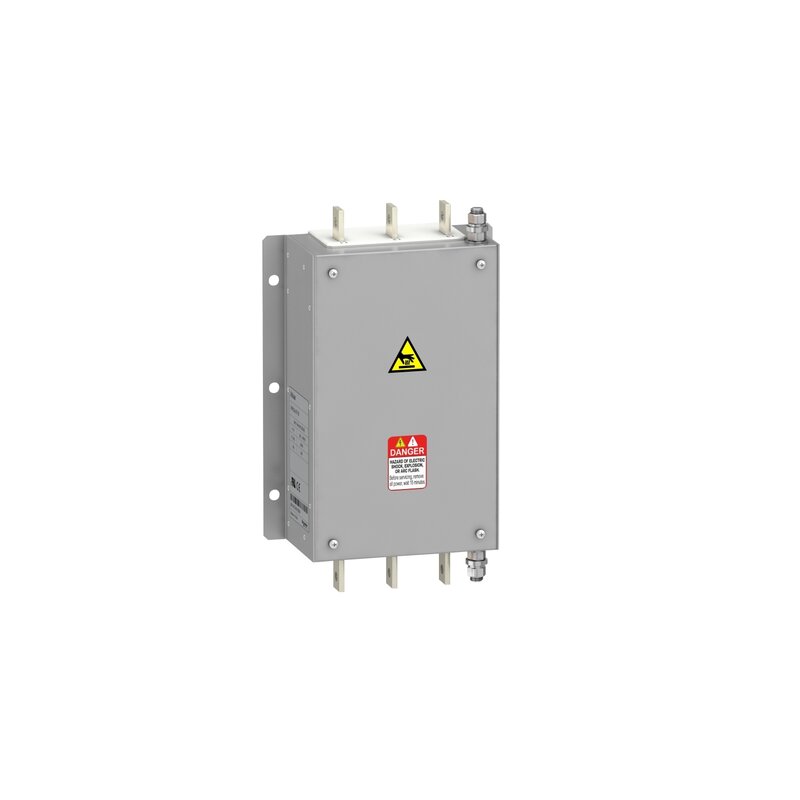

EMV-Funkentstörfilter, für Frequenzumrichter, 3-phasige Versorgung
VW3A4710
Materialpreisgruppe
: CI
2.069,00 €
EAN Code: 3606480736599
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | EMV-Eingangsfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV600 Altivar Prozess ATV900 |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 160 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV630 Aufputzmontage, Motor: 75 kW, 200 - 240 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 160 kW, 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 Aufputzmontage, Motor: 75 kW, 200 - 240 V |
| Produktspezifische Anwendung | EMV-Footprintfilter |
| [In] Bemessungsstrom | 305 A |
| Anzahl der Netzphasen | 3-phasige Versorgung | Zusatzmerkmale |
| Elektrische Verbindung | Kupferschiene M12 |
| Max. Motorkabellänge | 150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 380 - 480 V 300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 380 - 480 V 150 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C2, 200 - 240 V 300 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C3, 200 - 240 V 50 m abgeschirmtes Motorkabel 4 kHz entspricht IEC 61800-3 Kategorie C1, 200 - 240 V |
| Maximaler Differenzstrom | 27,8 mA bei 400 V 50 Hz TN 27,8 mA bei 400 V 50 Hz TT |
| Versorgungsspannung | 200…240 V 380…480 V |
| Toleranz | 10 % |
| Mechanische Robustheit | Schocks Klasse 3M4 entspricht IEC 60721-3-3 Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
| Breite | 260 mm |
| Höhe | 520 mm |
| Tiefe | 117 mm |
| Produktgewicht | 17 kg | Montage |
| Schutzart (IP) | IP00 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 61800-5-1 |
| Umgebungstemperatur bei Betrieb | -10…50 °C (ohne Stromreduzierung) 50…60 °C (mit Stromreduzierung 1,5 % pro °C) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Normen | IEC 61800-3 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 20,000 cm |
| VPE 1 Breite | 56,200 cm |
| VPE 1 Länge | 33,200 cm |
| Verpackungsgewicht (Lbs) | 20,000 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 105,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 168,500 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=VW3A4710_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=VW3A4710_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
12 Dokumente
| Auswahlkatalog 2025
15/09/25 · Catalog |
42,4 MB | Download |
| VW3A4710 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| VW3A4710 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| VW3A4710 China-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| ATV630 & ATV650 EU DECLARATION 15/03/25 · Declaration of conformity | 0,5 MB | Download |
| EMC radio interference input filter - for variable speed drive 3-phase supply - 3D CAD 15/03/25 · CAD | 1,5 MB | Download |
| découvrez le catalogue ATV600 pour variateurs de vitesse Altivar Process 15/03/25 · Catalog | 29,1 MB | Download |
| Découvrez le catalogue Altivar Process pour variateurs de vitesse ATV900 15/03/25 · Catalog | 34,0 MB | Download |
| Discover catalog for Altivar Process ATV900 variable speed drives 15/03/25 · Catalog | 34,5 MB | Download |
| Discover catalog for Altivar Process ATV600 variable speed drives 15/03/25 · Catalog | 30,3 MB | Download |
| Instruction Sheet - ATV Input EMC Filters & Metal kit IP21
15/03/25 · Instruction sheet |
1,0 MB | Download |
| ATV600 EPLAN database (.edz) 15/03/25 · CAE | 7,6 MB | Download |
