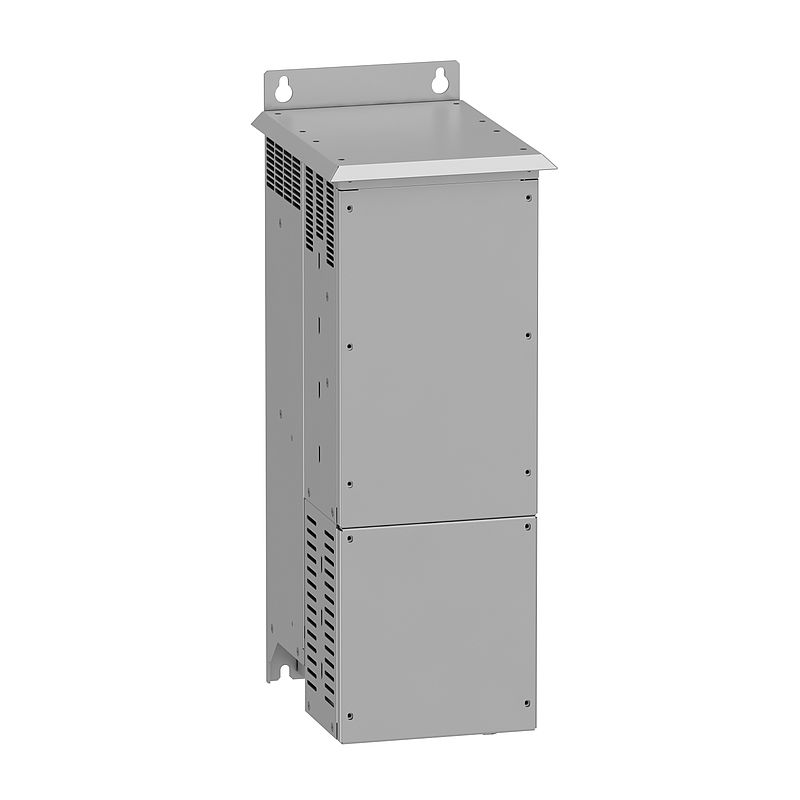

Bremsmodul, 100 kW, 400/480V, für Frequenzumrichter
VW3A7105
Materialpreisgruppe
: CI
2.427,00 €
EAN Code: 3606485435824
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAE
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Prozess ATV900 |
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 110 kW 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 130 kW 380 - 480 V Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 160 kW 380 - 480 V |
| Thermische Verluste | 400 W |
| min assoziierter Widerstandswert | 2,5 Ohm |
| Schutzfunktionen | Integrierter thermischer Schutz von Temperatursonde | Zusatzmerkmale |
| Max. Bremsleistung | 160 kW |
| permanente Bremsleistung | 100 kW (bei konstanter Leistung und aktivem Schwellwert) |
| Belastungsfaktor | 0,05 für 320 kW bei konstanter Leistung und aktivem Schwellwert 0,15 für 250 kW bei konstanter Leistung und aktivem Schwellwert 0,5 für 200 kW bei konstanter Leistung und aktivem Schwellwert 1 für 160 kW bei konstanter Leistung und aktivem Schwellwert |
| Ansprechgrenze | 780 V DC +/- 1 % |
| Max. Zwischenkreisspannung | 850 V |
| Breite | 216 mm |
| Höhe | 658 mm |
| Tiefe | 303 mm |
| Produktgewicht | 17 kg |
| Kühlluftvolumen | 166 m3/h |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Mechanische Robustheit | Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 | Montage |
| Schutzart (IP) | IP20 IP21 (oben) |
| Betriebshöhe | <lt/>= 1.000 m ohne Leistungsreduzierung 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Umgebungstemperatur bei Betrieb | -10…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 61,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 80,000 cm |
| Verpackungsgewicht (Lbs) | 42,000 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Sustainable packaging | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=VW3A7105_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=VW3A7105_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
