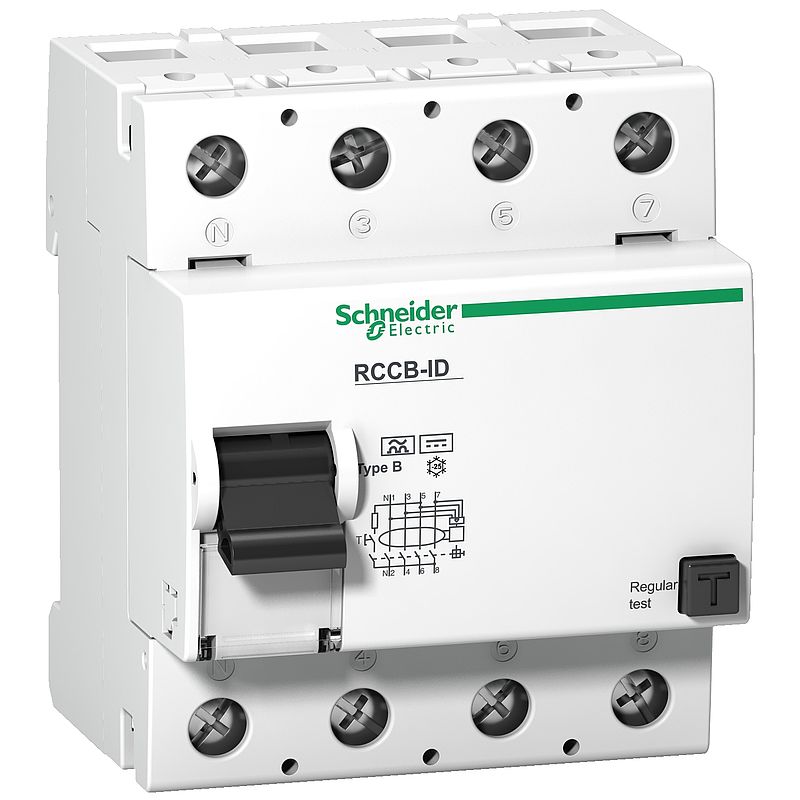

Fehlerstrom-Schutzschalter ID, 4P, 125A, Typ B, 30mA
16763
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Benutzerhandbuch
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (1)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti 9 RCCB-ID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | RCCB-ID |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 125 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ B |
| Nennunterbr.- u. Auslös.-Kap. | IM = 1250 A entspricht IEC 61008 |
| Bedingter Bemessungs-Kurzschlussstrom | Inc 10 kA 125 A | Zusatzmerkmale |
| Geräteposition im System | Abgang |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 Hz entspricht IEC 61008-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 61008-1 |
| 9-mm-Raster | 8 |
| Höhe | 86 mm |
| Breite | 72 mm |
| Tiefe | 76 mm |
| Produktgewicht | 450 g |
| Farbe | Grau |
| Mechanische Lebensdauer | 5000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel Tunnelklemmen2 Kabel(n) 1,5…16 mm² fest Tunnelklemmen1 Kabel(n) 1,5…50 mm² fest Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel mit Aderendhülse Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 3 Nm |
| Anschlussraster | 18 mm zwischen Phasen | Montage |
| Normen | IEC 61008 VDE 0664 EN 61008 |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 490,0 g |
| VPE 1 Höhe | 8,0 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 9,0 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 6,231 kg |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | A7b24ae6-2312-4e67-b7c9-56fce3e8c723 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
10 Dokumente
| DoC Acti9 RCD 15/03/25 · Konformitätserklärung | 0,8 MB | Download |
| Certificate for Multi9 ID 15/03/25 · Zertifikat | 1,8 MB | Download |
| Routine operating checks of Residual Current Devices - User Guide 15/03/25 · Benutzerhandbuch | 1,4 MB | Download |
| EU DoC - FD16041115F_RCCB-ID 15/03/25 · Konformitätserklärung | 0,5 MB | Download |
| UK_DoC_FD16041115A_RCCB-ID 15/03/25 · Konformitätserklärung | 0,5 MB | Download |
| RCCB 4P 125A - 3D CAD 15/03/25 · CAD | 0,5 MB | Download |
| VDE certificate 15/03/25 · Zertifikat | 0,3 MB | Download |
| Installationsgeräte 15/03/25 · Katalog | 36,5 MB | Download |
16763 China-RoHS-Erklärung
 25/02/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Декларація про відповідність для диференціальних вимикачів навантаження серії iD
20/01/25 · Konformitätserklärung |
0,3 MB | Download |
