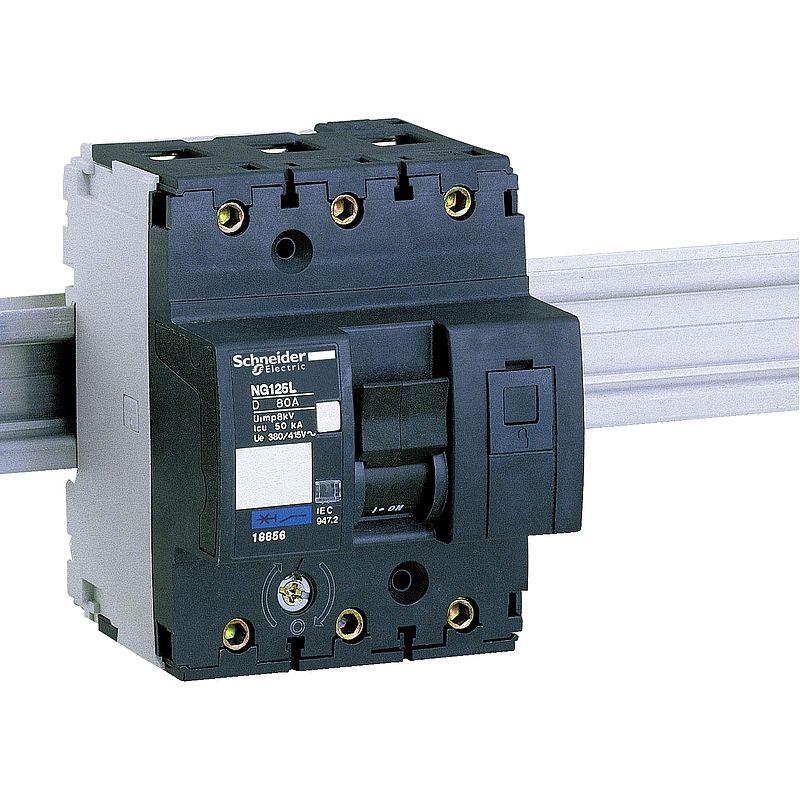

Leistungsschalter NG125L, 3P, 80A, D Charakteristik

18856

Materialpreisgruppe : D1

503,00 €

EAN Code: 3303430188568

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Circularity Profile	Download
Environmental Disclosure	Download
Instruction sheet	Download
User guide	Download
Catalog	Download
CAD	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (11)

Erweiterungen (5)

Zusatzausrüstungen (6)

Drahtlose Sensoren (1)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 NG125
Produkt- oder Komponententyp	Leitungsschutzschalter
Kurzbezeichnung des Geräts	NG125L
Geräteanwendung	Verteilung
Beschreibung der Pole	3P
Anzahl der geschützten Pole	3
[In] Bemessungsstrom	80 A bei 40 °C
Netzwerktyp	AC DC
Auslöser-Technologie	Thermomagnetisch
Kurvenscheibe	D
Ausschaltvermögen	100 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 40 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 50 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 15 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 36 kA Icu bei <= 375 V DC entspricht EN/IEC 60947-2
Nutzungskategorie	Kategorie A entspricht IEC 60947-2
Eignung für Isolation	Ja entspricht IEC 60947-2
Normen	EN/IEC 60947-2
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	<= 375 V DC 380 - 415 V AC 50/60 Hz 500 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz
Magnetische Auslösegrenze	12 x Zoll +/-20 %
[Ics] Bemessungsbetriebs-Ausschaltvermögen	75 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 37,5 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 30 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 11,25 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz 50 kA 100 % entspricht EN/IEC 60947-2 - 375 V DC
[Ui] Bemessungs-Isolationsspannung	690 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige	Ja
Steuerungstyp	Manueller Auslösetest Kippschalter
Lokale Signalisierung	ON/OFF-Anzeige Auslöseanzeige
Montagemodus	Aufsteckbar
Montagehalterung	35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	NEIN
9-mm-Raster	9
Höhe	103 mm
Breite	81 mm
Tiefe	81 mm
Produktgewicht	0,72 kg
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	5000 Zyklen
Vorrichtungen für Vorhängeschlösser	Verriegelbar
Anschlüsse - Klemmen	Tunnelklemmen16…70 mm² fest Tunnelklemmen10…50 mm² flexibel
Drahtabisolierungslänge	20 mm
[M] Anzugsdrehmoment	6 Nm
Erdschlussschutz	Separater Block
Montageposition	Vertikal
Beschreibung der Verriegelungsoptionen	Integrierte Verriegelung
Montage
Schutzart (IP)	IP20 entspricht IEC 60529
Schutzart (IK)	IK05 entspricht EN/IEC 62262
Verschmutzungsgrad	3 entspricht IEC 60947-2
Überspannungskategorie	IV
Tropentauglichkeit	2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-30…70 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	796,000 g
VPE 1 Höhe	8,800 cm
VPE 1 Breite	12,400 cm
VPE 1 Länge	12,900 cm
VPE 2 Art	S03
VPE 2 Menge	18
VPE 2 Gewicht	14,887 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
SCIP-Nummer	E6bcfac5-a8c1-4bc2-b9b0-148b3c04ae46
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Nein
CO2-Bilanz (kg CO2 eq.)	113
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt enthält Halogen über den Schwellenwerten
Total lifecycle Carbon footprint	113 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	4.6641589565149735
CO2 Fußabdruck am Ende der Betriebsdauer	5 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.10196372928138918
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0.1 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.00045398430031533157
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	108.15547826086953
Carbon footprint of the use phase [B2, B3, B4, B6]	108 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.11119884874115542
Carbon footprint of the end-of-life phase [C1 to C4]	0.1 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
