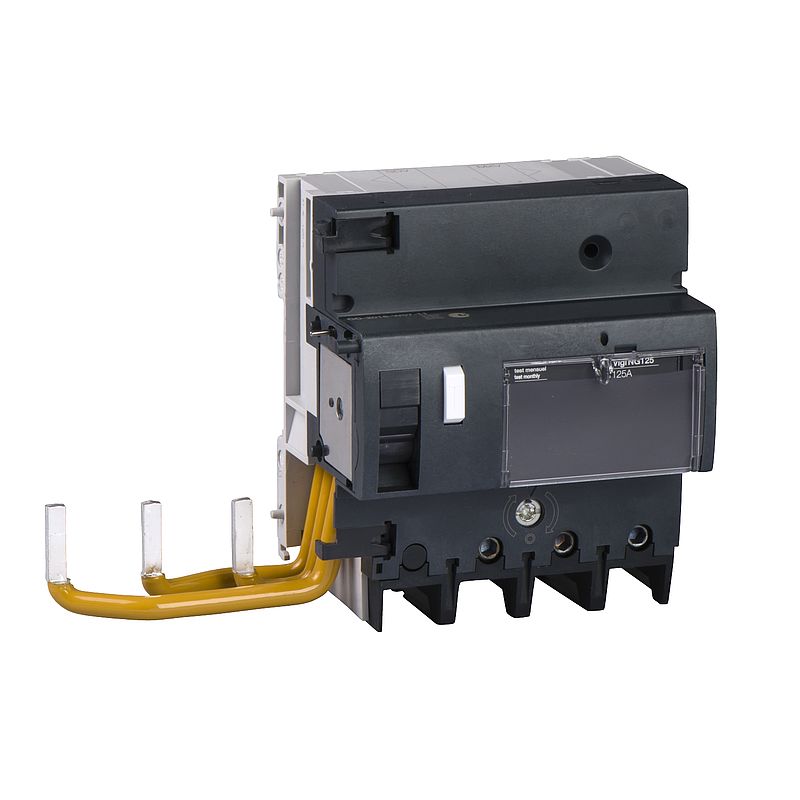

FI-Block Vigi NG125, 3P, 125A, 30mA, Typ A, SI

19100

Materialpreisgruppe : D1

885,00 €

EAN Code: 3303430191001

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Catalog	Download
CAD	Download
Environmental Disclosure	Download
User guide	Download
Circularity Profile	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (2)

Leistungsschalter (12)

Switch Disconnectors (4)

Zusatzausrüstungen (3)

Spezifikationen

Hauptmerkmale
Produkt- oder Komponententyp	Zusätzliche Fehlerstrom-Schutzeinrichtungen
Kurzbezeichnung des Geräts	Vigi NG125
Beschreibung der Pole	3P
[In] Bemessungsstrom	125 A
Netzwerktyp	AC
Erdschlussempfindlichkeit	30 mA
Erdschlussschutz Zeitverzögerung	Unverzögert
Erdschluss-Schutzklasse	Typ A-SI (Superimmunisiert)
Normen	IEC/EN 60947-2:Annex B
Baureihe	Acti9
Produktname	Acti9 Vigi NG125
Zusatzmerkmale
Geräteposition im System	Abgang Gruppeneingang
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	230 - 415 V AC 50/60 Hz
Fehlerstrom-Auslösetechnik	Spannungsunabhängig
[Ui] Bemessungs-Isolationsspannung	690 V AC 50/60 Hz entspricht IEC/EN 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8 kV entspricht IEC/EN 60947-2
Montagehalterung	35 mm symmetrische DIN-Schiene
elektrischer Anschluss für LS-Schalter	Mit Schrauben
9-mm-Raster	11
Höhe	118 mm
Breite	180 mm
Tiefe	81 mm
Produktgewicht	0,75 kg
Elektrische Lebensdauer	10000 Zyklen entspricht IEC/EN 60947-2
Anschlüsse - Klemmen	Tunnelklemmen10…50 mm² flexibel Tunnelklemmen16…70 mm² fest
Drahtabisolierungslänge	20 mm
[M] Anzugsdrehmoment	6 Nm
Montage
Schutzart (IP)	IP40 entspricht IEC/EN 60947-2
Verschmutzungsgrad	3 entspricht IEC/EN 60947-2
Elektromagnetische Verträglichkeit	8/20 µs Impulswiderstand, 3.000 A entspricht IEC/EN 60947-2
Tropentauglichkeit	2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	2.000 m
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	894,000 g
VPE 1 Höhe	9,500 cm
VPE 1 Breite	13,800 cm
VPE 1 Länge	26,000 cm
VPE 2 Art	S03
VPE 2 Menge	8
VPE 2 Gewicht	7,847 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
SCIP-Nummer	93d5f95e-203e-4b60-8a26-236a123bd123
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Nein
CO2-Bilanz (kg CO2 eq.)	73
Total lifecycle Carbon footprint	73 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	6.124568819159268
CO2 Fußabdruck am Ende der Betriebsdauer	6 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.11772540823319724
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0.1 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.04993026066567749
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	64.628
Carbon footprint of the use phase [B2, B3, B4, B6]	65 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	2.0279986665178584
Carbon footprint of the end-of-life phase [C1 to C4]	2 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
