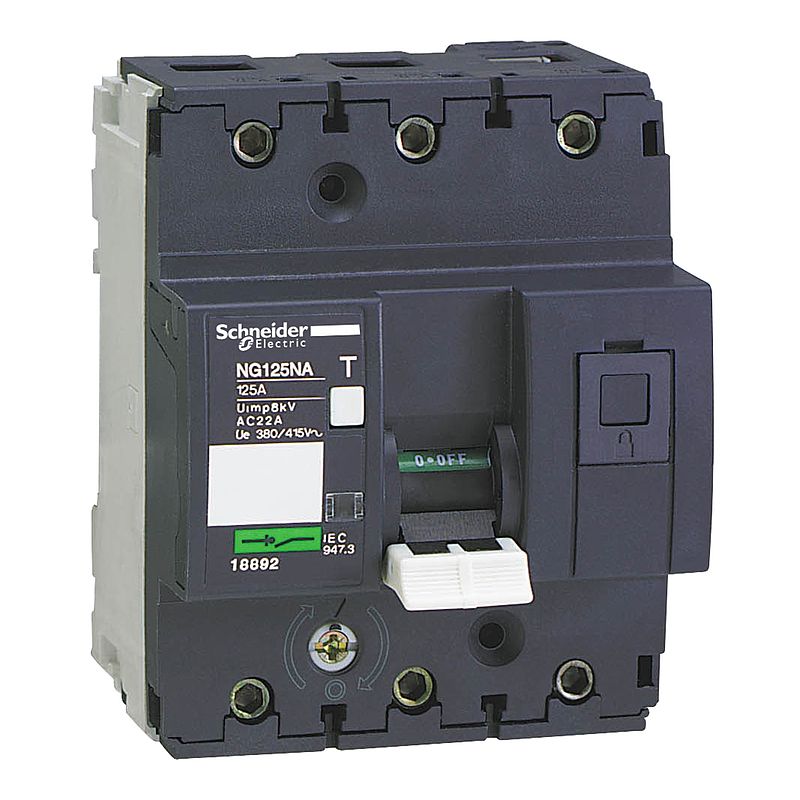

Lasttrennschalter NG125NA, 3P, 125A

18892

Materialpreisgruppe : D1

303,00 €

EAN Code: 3303430188926

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Circularity Profile	Download
Environmental Disclosure	Download
Instruction sheet	Download
Catalog	Download
CAD	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (14)

Erweiterungen (5)

Zusatzausrüstungen (6)

Kommunikations-Artikel (1)

Verteilungen (1)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti 9 NG125NA
Produkt- oder Komponententyp	Lasttrennschalter
Kurzbezeichnung des Geräts	NG125NA
Geräteanwendung	Ein- und Ausschalten unter Last Verteilung
Beschreibung der Pole	3P
Anzahl der geschützten Pole	3
Nutzungskategorie	AC-22A entspricht IEC 60947-3 AC-22B entspricht IEC 60947-3 AC-23B entspricht IEC 60947-3
Eignung für Isolation	Ja entspricht IEC 60947-3
Zusatzmerkmale
[Ie] Betriebsbemessungstrom	125 A bei 500 V AC 50/60 Hz
[Ue] Betriebsbemessungsspannung	500 V AC 50/60 Hz
[Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen	2 kA Lasttrennschalter allein
[Icw] Bemessungs-Kurzzeitstromfestigkeit	1,5 kA während 50 ms entspricht IEC 60947-3
[Ui] Bemessungs-Isolationsspannung	690 V AC 50/60 Hz entspricht IEC 60947-3
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8 kV entspricht IEC 60947-3
Kontaktstellungsanzeige	Ja
Steuerungstyp	Kippschalter Manueller Auslösetest
Lokale Signalisierung	Auslöseanzeige ON/OFF-Anzeige
Montagemodus	Fest
Montagehalterung	35 mm symmetrische DIN-Schiene
9-mm-Raster	9
Höhe	103 mm
Breite	81 mm
Tiefe	81 mm
Produktgewicht	0,72 kg
Farbe	Schwarz
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	Kategorie A: 1000 Zyklen AC 50/60 Hz entspricht IEC 60947-3 Kategorie B: 200 Zyklen AC 50/60 Hz entspricht IEC 60947-3
Vorrichtungen für Vorhängeschlösser	Verriegelbar
Beschreibung der Verriegelungsoptionen	Integrierte Verriegelung
Anschlüsse - Klemmen	Tunnelklemmen (oben oder unten) 16…70 mm² fest Tunnelklemmen (oben oder unten) 10…50 mm² flexibel
Drahtabisolierungslänge	Stromkreis: 20 mm für oben oder unten Verbindung
[M] Anzugsdrehmoment	Stromkreis: 6 Nm oben oder unten
Montage
Normen	EN 60947-3 IEC 60947-3
Schutzart (IP)	IP20 entspricht IEC 60529 IP40 entspricht IEC 60529
Schutzart (IK)	IK05
Verschmutzungsgrad	3 entspricht IEC 60947-3
Tropentauglichkeit	2 entspricht IEC 60068-1
Umgebungstemperatur bei Betrieb	-10…60 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	790,0 g
VPE 1 Höhe	8,6 cm
VPE 1 Breite	12,4 cm
VPE 1 Länge	12,8 cm
VPE 2 Art	S03
VPE 2 Menge	18
VPE 2 Gewicht	14,706 kg
VPE 2 Höhe	30,0 cm
VPE 2 Breite	30,0 cm
VPE 2 Länge	40,0 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
SCIP-Nummer	E26d0ae4-a527-4279-8c8b-5376ccb4b5f5
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Nein
CO2-Bilanz (kg CO2 eq.)	115
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt enthält Halogen über den Schwellenwerten
Total lifecycle Carbon footprint	115 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	4.52104022112212
CO2 Fußabdruck am Ende der Betriebsdauer	5 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.09883499372011331
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0.1 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0004400538876610665
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.10778673548400634
Carbon footprint of the end-of-life phase [C1 to C4]	0.1 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
