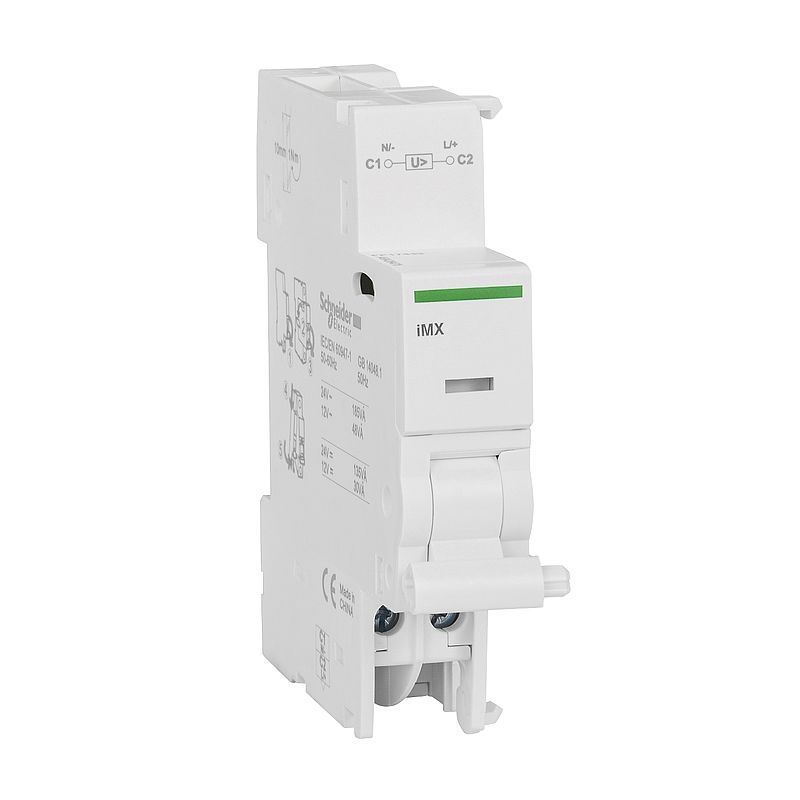

Arbeitsstromauslöser iMX, 12-24V AC/DC

A9A26478

Materialpreisgruppe : D7

53,70 €

EAN Code: 3606480087936

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
CAD	Download
Declaration of conformity	Download
Circularity Profile	Download
Environmental Disclosure	Download
Katalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Fehlerstrom-Schutzeinrichtungen (70)

Switch Disconnectors (3)

Leistungsschalter (9)

Spezifikationen

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Arbeitsstromauslöser
Kurzbezeichnung des Geräts	iMX
[Uc] Steuerkreisspannung	12 - 24 V AC 50/60 Hz 12 - 24 V DC
9-mm-Raster	2
Zusatzmerkmale
Kompatible Produktfamilie	Acti9 iC60H RCBO Acti9 iC60H RCBO PoN Acti9 iC60H2 RCBO Acti9 iC60N RCBO Acti9 iKQE RCBO Acti9 iCVm40 Acti9 iCVr40 Acti9 iDDm40
Lokale Signalisierung	Aktionsanzeige
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	Oben und unten: ja
Breite	18 mm
Farbe	Weiß
Anschlüsse - Klemmen	Klemmenanschluss - 2 Kabel(n) 2,5 mm² - flexibel mit Kabelende Klemmenanschluss - 1 Kabel(n) 6 mm² - fest Klemmenanschluss - 2 Kabel(n) 2,5 mm² - fest Klemmenanschluss - 1 Kabel(n) 4 mm² - flexibel
[M] Anzugsdrehmoment	1 Nm
Montage
Normen	EN/IEC 60947-1
Tropentauglichkeit	2 entspricht EN/IEC 60947-5-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-35…70 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	75 g
VPE 1 Höhe	2,9 cm
VPE 1 Breite	7,8 cm
VPE 1 Länge	9,5 cm
VPE 2 Art	BB1
VPE 2 Menge	8
VPE 2 Gewicht	659 g
VPE 2 Höhe	8,7 cm
VPE 2 Breite	10 cm
VPE 2 Länge	26,7 cm
VPE 3 Art	S03
VPE 3 Menge	72
VPE 3 Gewicht	6,339 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Frei von REACh-SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Profil der Zirkularität
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	Konform
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Product contains halogen above thresholds
Total lifecycle Carbon footprint	1 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.5269361711323797
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.5 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.019401566098967055
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.02685813627149942
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	0.5311163929133567
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	0.5 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.14396091589269458
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.1 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	1
REACh-Verordnung	Produkt beinhaltet besorgniserregende Stoffe (SVHC) nicht über dem Schwellwert

Resi9 / Acti9 / Multi9 16/01/26 · Katalog	82,5 MB	Download
A9A26478 REACh-Erklärung 04/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
A9A26478 EU-RoHS-Erklärung 04/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
A9A26478 China-RoHS-Erklärung 04/04/25 · Declaration of Conformity (Sustainability)	0,2 MB	Download
AUXILIARIES iMSU 15/03/25 · Circularity Profile	0,3 MB	Download
Certificate for Multi9 MX MN 15/03/25 · Certificate	1,7 MB	Download
EU_declaration_MX_iMX 15/03/25 · Declaration of conformity	0,5 MB	Download
MX_iMX_EU declaration 15/03/25 · Declaration of conformity	0,5 MB	Download
Acti9 voltage release iMN iMNs iMSU iMX - 3D CAD 15/03/25 · CAD	0,3 MB	Download
Multi9 - Catalog 19 December 2024 - Multistandard protection for OEM applications 15/03/25 · Catalog	49,5 MB	Download
iMX, iMX+OF, iMN, iMNs, iMSU, iMNX 18 mm Instructions on box 15/03/25 · Instruction sheet	0,1 MB	Download
01/01/70 Environmental Disclosure	0,0 MB	Download
01/01/70 Environmental Disclosure	0,0 MB	Download
