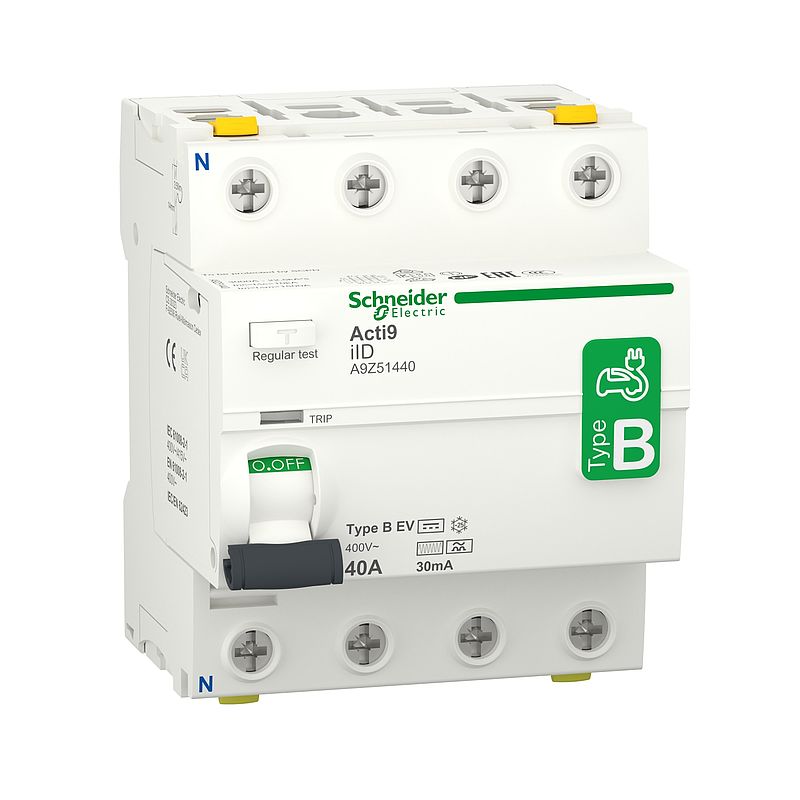

Fehlerstrom-Schutzschalter Elektroladestation iID, 4P, 40A, Typ B-EV, 30mA
A9Z51440
Materialpreisgruppe
: D2
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Broschüre
|
Download |
|
Application Notes
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
|
Katalog
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (11)
: Kompatible Produkte
(12)
: Kompatible Produkte
(12)
Remote Control Auxiliaries: Kompatible Produkte
Remote Control Auxiliaries (1)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | iID |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 40 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ B-EV (Elektrofahrzeug) |
| Gütesiegel | VDE NF IMQ KEMA |
Zusatzmerkmale |
| Geräteposition im System | Abgang Gruppeneingang |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 Hz |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 A |
| Bedingter Bemessungs-Kurzschlussstrom | 10 kA |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Wärmeabgabe | 6 W |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Auslöseanzeige ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 88 mm |
| Breite | 72 mm |
| Tiefe | 79 mm |
| Produktgewicht | 415 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 15000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Anschlüsse - Klemmen | Doppelklemme Frontseite1…35 mm² fest Doppelklemme Frontseite1…25 mm² flexibel Doppelklemme Frontseite1…25 mm² flexibel mit Aderendhülse Doppelklemme Rückseite1…25 mm² fest Doppelklemme Rückseite1…16 mm² flexibel Doppelklemme Rückseite1…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig | Montage |
| Normen | IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1 |
| Produktzertifizierungen | CCC KC |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | IV |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3 kA entspricht EN/IEC 61008-1 |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 439,000 g |
| VPE 1 Höhe | 8,500 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 10,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Gewicht | 12,271 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 216 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 109,168 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | B078722f-7853-4e1e-a05b-29638f57b0ab |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 73 |
| Nachhaltige Verpackung | Ja |
| Global warming ; Total life cycle | 73 kg CO2 eq. |
