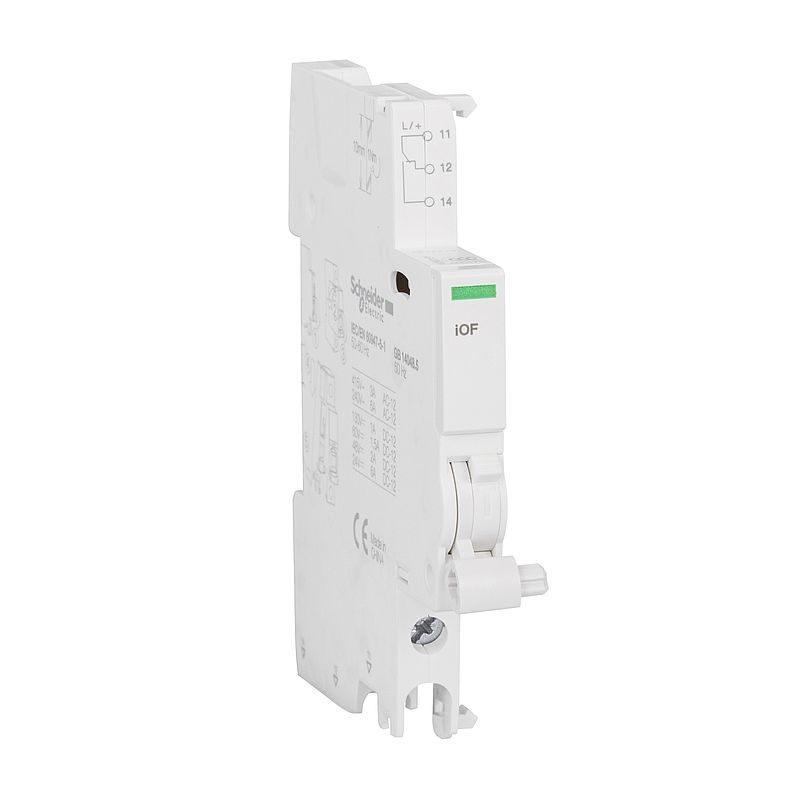

Hilfsschalter iOF für iC60, 1 Wechsler, Anschlussklemmen unten
A9A26924
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Brochure
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Hilfsschalter OF |
| Kurzbezeichnung des Geräts | iOF |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [In] Bemessungsstrom | AC-12 6 A bei 240 V, AC 50/60 Hz AC-12 3 A bei 415 V, AC 50/60 Hz DC-12 2 A bei 48 V, DC DC-12 1,5 A bei 60 V, DC DC-12 1 A bei 130 V, DC DC-12 6 A bei 24 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 | Zusatzmerkmale |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 86 mm |
| Breite | 9 mm |
| Tiefe | 73 mm |
| Produktgewicht | 32 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemme (unten) 1 Kabel(n) 1…4 mm² - fest Schraubklemme (unten) 1 Kabel(n) 0,5…2,5 mm² - flexibel Schraubklemme (unten) 2 Kabel(n) 2,5 mm² - fest Schraubklemme (unten) 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Schutzart (IP) | IP20 entspricht EN/IEC 60947-5-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-5-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 40,000 g |
| VPE 1 Höhe | 7,800 cm |
| VPE 1 Breite | 2,000 cm |
| VPE 1 Länge | 9,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 570,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 27,200 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 120 |
| VPE 3 Gewicht | 6,350 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| SCIP-Nummer | 9da5f8d9-d60f-424a-bb30-a856a097686c |
| Nachhaltige Verpackung | Ja |
| Global warming ; Total life cycle | 1 kg CO2 eq. |
