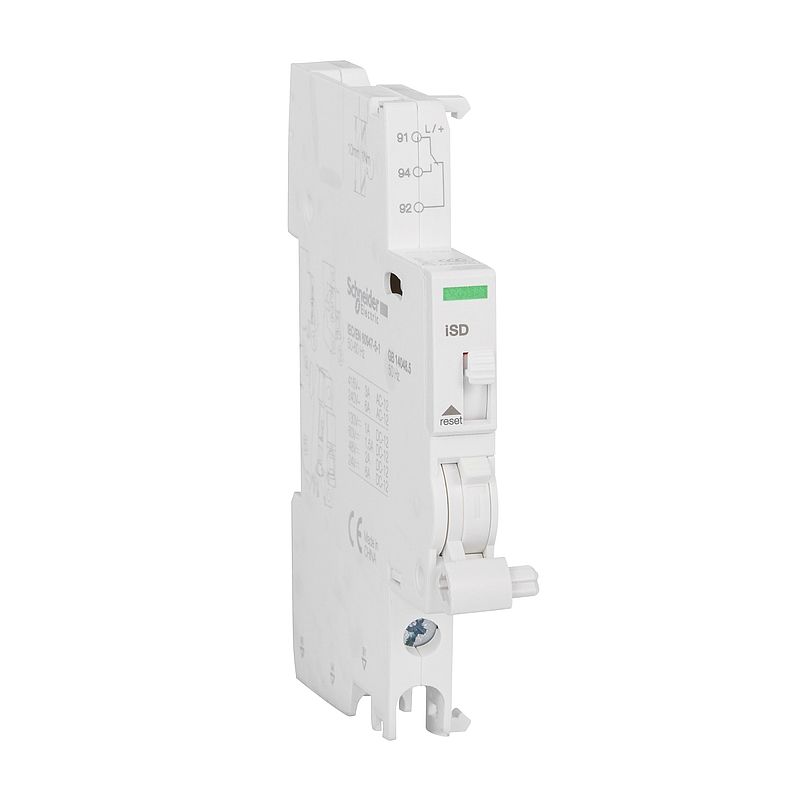

Fehlermeldeschalter iSD für iC60, 1 Wechsler, Anschlussklemmen unten
A9A26927
Hauptdokumente
 Produktdatenblatt |
Download |
|
Specification guide
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Application Notes
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Brochure
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
How to video
|
Video anzeigen |
Dieses Produkt ist kompatibel mit
Fehlerstrom-Schutzeinrichtungen: Kompatible Produkte
Fehlerstrom-Schutzeinrichtungen (6)
Switch Disconnectors Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Fehlerkontakt |
| Kurzbezeichnung des Geräts | iSD |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [In] Bemessungsstrom | DC-12 1 A bei 130 V, DC DC-12 1,5 A bei 60 V, DC DC-12 2 A bei 48 V, DC DC-12 6 A bei 24 V, DC AC-12 3 A bei 415 V, AC 50/60 Hz AC-12 6 A bei 240 V, AC 50/60 Hz |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 iC60H RCBO Acti9 iC60H RCBO PoN Acti9 iC60H2 RCBO Acti9 iC60N RCBO Acti9 iKQE RCBO |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Lokale Signalisierung | Mechanische Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 86 mm |
| Breite | 9 mm |
| Tiefe | 73 mm |
| Produktgewicht | 33 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemme (unten): 2 cable(s) 2,5 mm² - fest Schraubklemme (unten): 2 cable(s) 1,5 mm² - flexibel mit Aderendhülse Schraubklemme (unten): 1 cable(s) 0,5…2,5 mm² - flexibel Schraubklemme (unten): 1 cable(s) 1…4 mm² - fest |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Schutzart (IP) | IP20 entspricht EN/IEC 60947-5-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-5-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 40 g |
| VPE 1 Höhe | 7,8 cm |
| VPE 1 Breite | 2 cm |
| VPE 1 Länge | 9,2 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 570 g |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 27,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 120 |
| VPE 3 Gewicht | 6,373 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| SCIP-Nummer | 9da5f8d9-d60f-424a-bb30-a856a097686c |
| Sustainable packaging | Ja |
| Total lifecycle Carbon footprint | 0.4 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.365951542 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.4 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.00597437 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.000793267 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.037552778 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0066467 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=A9A26927_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
